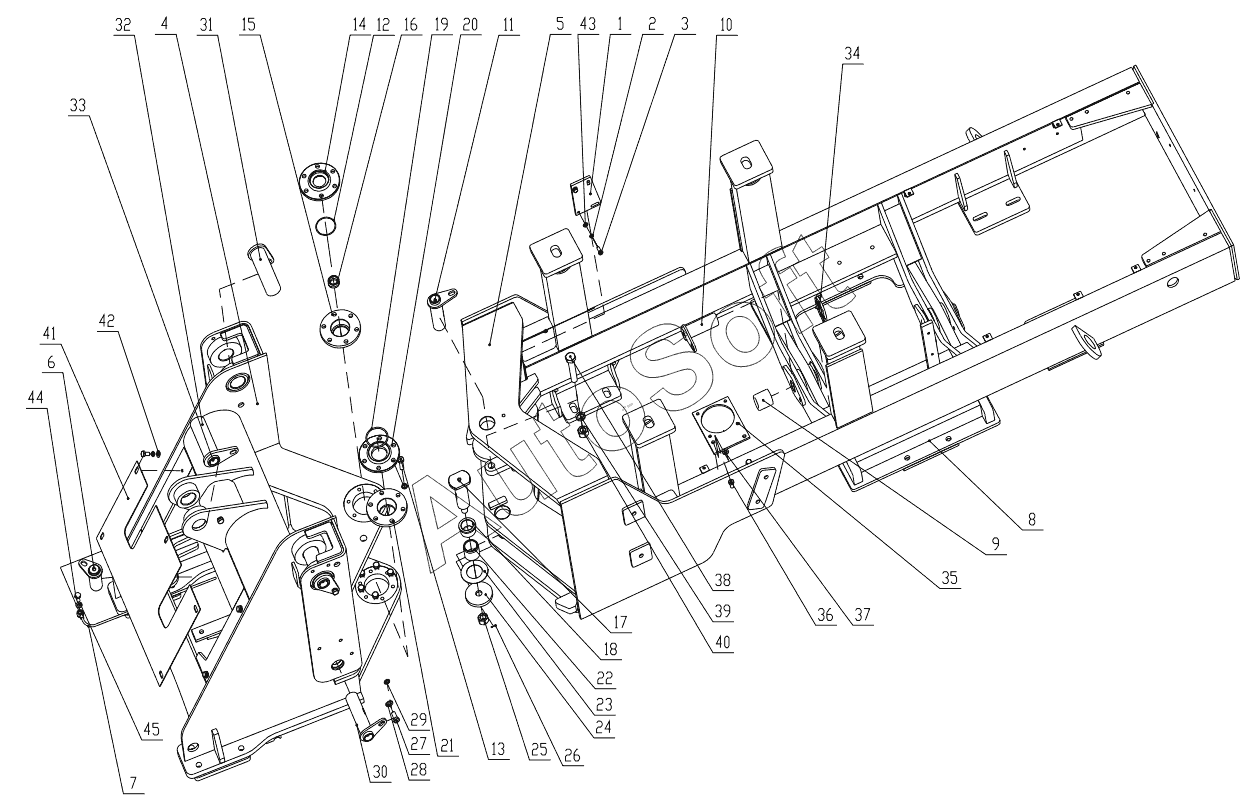

Каталог запасных частей к технике: Lonking (LongGong) CDM-816 (2011). Frame system (LG816B.10II)
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | PRIORITY VALVE SECURING BOARD | |
| 2 | G***3 | Washer | |
| 3 | G***3 | Bolt | |
| 4 | L***1 | FRONT FRAME | |
| 5 | L***2 | REAR FRAME | |
| 6 | L***5 | STEERING CYLINDER PIN | |
| 7 | L***6 | FRONT STEERING PIN OIL FILLING PIPE | |
| 8 | L***8 | OSCILLATING SUSPENSION | |
| 9 | L***2 | OSCILLATING SUSPENSION SHAFT SLEEVE | |
| 10 | L***9 | OSCILLATING SUSPENSION PIN | |
| 11 | L***0 | UPPER HITCH PIN | |
| 12 | G***1 | FB-type oil seal | |
| 13 | G***3 | Bolt | |
| 14 | L***3 | UPPER BEARING COVER | |
| 15 | L***4 | UPPER BEARING COVER | |
| 16 | G***1 | BEARING | |
| 17 | L***5 | LOWER BEARING PIN | |
| 18 | L***6 | LOWER HITCH PIN UPPER BUSH | |
| 19 | G***2 | SEAL RING | |
| 20 | L***7 | LOWER BEARING COVER | |
| 21 | L***8 | LOWER BEARING SEAT | |
| 22 | L***9 | LOWER HITCH PIN LOWER BUSH | |
| 23 | L***0 | SPACER | |
| 24 | L***1 | SPACER | |
| 25 | G***9 | Nut | |
| 26 | G***1 | Cotter pin | |
| 27 | G***3 | Bolt | |
| 28 | G***1 | Washer | |
| 29 | G***3 | Washer | |
| 30 | L***1 | LIFT CYLINDER PIN | |
| 31 | L***2 | LIFT ARM UPPER PIN | |
| 32 | L***3 | TILT ARM PIN | |
| 33 | J***1 | Straight pressure oil cup | |
| 34 | L***2 | OSCILLATING SUSPENSION COPPER PAD | |
| 35 | L***3 | FIXING BOARD OF FILTER | |
| 36 | G***3 | Bolt | |
| 37 | G***3 | Washer | |
| 38 | G***2 | Bolt | |
| 39 | G***3 | Washer | |
| 40 | G***0 | Nut | |
| 41 | L***4 | COVER BOARD | |
| 42 | G***5 | Washer | |
| 43 | G***1 | Washer | |
| 44 | L***1 | OIL BOLT | |
| 45 | L***5 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
