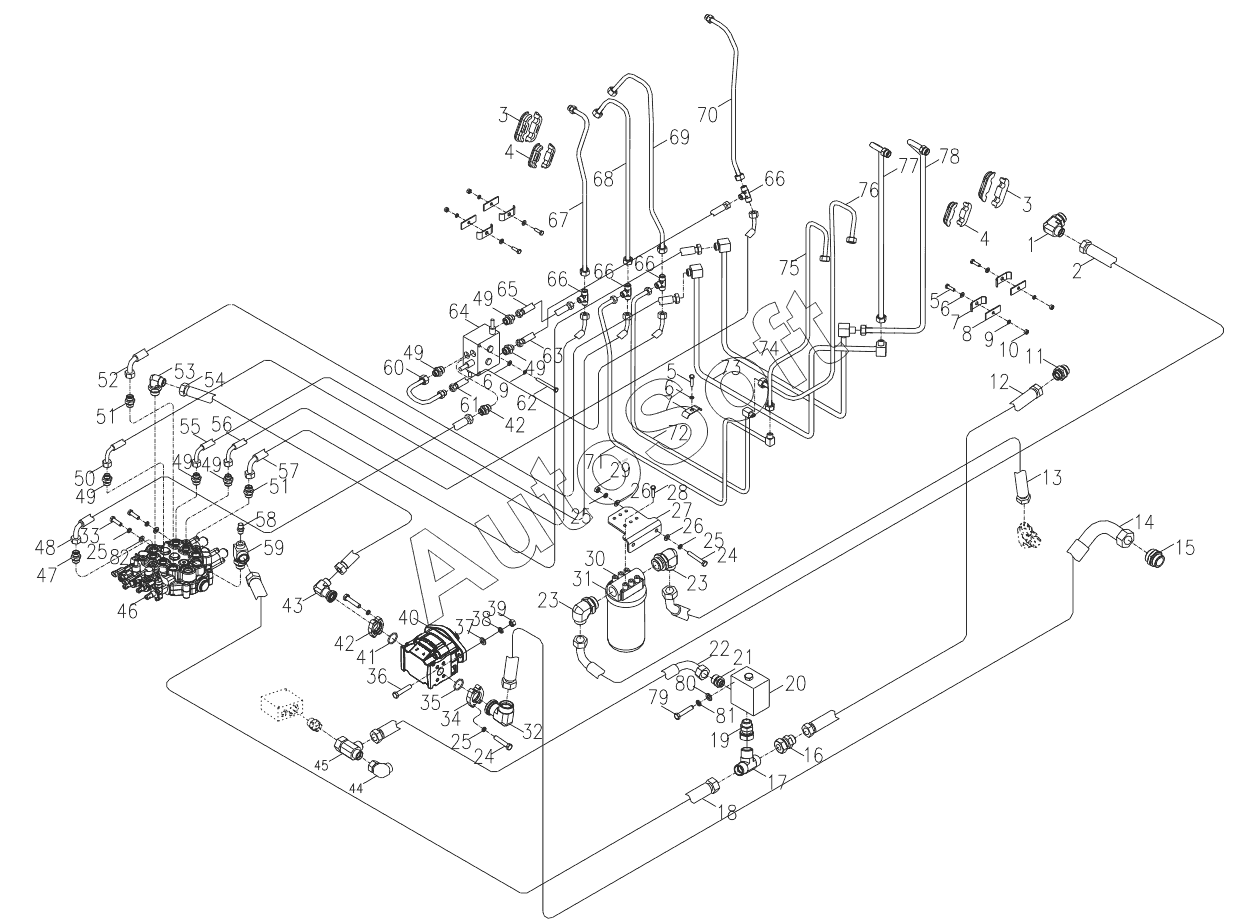

Каталог запасных частей к технике: Lonking (LongGong) CDM-307 (2013). Implement Hydraulic System
1
2
3
3
4
4
5
5
6
6
6
7
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
42
43
44
45
46
47
48
49
49
49
49
49
49
50
50
51
51
52
53
54
55
55
56
56
57
58
59
60
61
61
62
63
64
64
64
65
65
66
66
66
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***G | Oil cooler outlet connector | |
| 2 | 2***C | T-connector to oil cooler hose | |
| 3 | L***3 | Rubber clamp | |
| 4 | L***2 | Rubber clamp | |
| 5 | G***3 | Bolt | |
| 6 | G***1 | Washer | |
| 7 | L***4 | Pipe clamp | |
| 8 | L***6 | Pipe clamp plate | |
| 9 | G***3 | Washer | |
| 10 | G***0 | Nut | |
| 11 | L***3 | Connector | |
| 12 | 2***0 | Filter oil outlet hose | |
| 13 | 2***C | Oil cooler oil return hose | |
| 13 | 2***C | Oil cooler oil return hose | |
| 14 | 2***° | Gear pump oil inlet pipe | |
| 15 | L***2 | Straight connector | |
| 16 | L***6 | Transition connector | |
| 17 | 2***0 | Filter oil inlet hose | |
| 18 | L***6 | Transition connector | |
| 19 | L***D | Transition connector | |
| 20 | 5***F | Spilling valve | |
| 21 | L***D | Transition connector | |
| 22 | 2***0 | Hose assembly | |
| 23 | L***G | Filter connector | |
| 24 | G***0 | Bolt | |
| 25 | G***2 | Washer | |
| 26 | G***7 | Washer | |
| 27 | L***5 | Oil filter bracket | |
| 28 | 5***8 | Hexagon bolt | |
| 29 | G***0 | Nut | |
| 30 | 9***3 | Sender | |
| 31 | 5***1 | Oil filter | |
| 32 | L***0 | 90°bend flange connector | |
| 33 | G***0 | Bolt | |
| 34 | F***0 | Flange holder | |
| 35 | S***8 | O-ring | |
| 36 | G***0 | Bolt | |
| 37 | G***7 | Washer | |
| 38 | G***2 | Washer | |
| 39 | G***0 | Nut | |
| 40 | P***8 | Implement pump | |
| 40 | P***5 | Implement pump | |
| 41 | S***8 | O-ring | |
| 42 | F***2 | Flange clamp | |
| 43 | L***5 | 90°bend flange connector | |
| 44 | L***0 | Transition connector | |
| 45 | L***W | T-connector | |
| 46 | A***1 | distribution valve | |
| 47 | L***0 | Connector A | |
| 48 | 2***0 | Leveling valve oil channel A | |
| 49 | L***0 | Connector A | |
| 50 | 2***° | ||
| 50 | 2***° | Hose A | |
| 51 | L***2 | Connector A | |
| 52 | 2***0 | Leveling valve A oil pipe | |
| 53 | L***G | Distribution valve valve oil inlet connector | |
| 54 | 2***C | Distribution valve valve oil inlet hose | |
| 55 | 2***° | Leveling valve B oil pipe | |
| 55 | 2***° | Leveling valve B oil pipe | |
| 56 | 2***° | Hose B | |
| 56 | 2***° | Hose B | |
| 57 | 2***0 | Leveling valve outlet B oil channel | |
| 58 | S***E | Manometry connector | |
| 59 | L***G | Transition connector group | |
| 60 | L***2 | Bend | |
| 61 | 2***0 | Leveling valve outlet B oil channel | |
| 61 | 2***0 | Lifting arm small chamber leveling oil pipe | |
| 62 | G***0 | Bolt | |
| 63 | 2***0 | Bucket big chamber leveling oil pipe | |
| 64 | T***3 | Leveling valve | |
| 64 | T***7 | Leveling valve | |
| 64 | T***2 | Leveling valve | |
| 65 | 2***0 | Bucket small chamber leveling oil pipe | |
| 65 | 2***0 | Bucket small chamber leveling oil pipe | |
| 66 | L***8 | Bucket disfluence duplex fitting | |
| 67 | L***3 | Bucket small chamber hose | |
| 67 | L***3 | Bucket small chamber hose | |
| 68 | L***0 | Lift big chamber hose | |
| 69 | L***4 | Lift small chamber hose | |
| 70 | L***7 | Bucket big chamber hose | |
| 71 | L***1 | Lift big chamber hose | |
| 72 | L***5 | Lift small chamber hose | |
| 73 | L***8 | Attachment A hose | |
| 74 | L***0 | Attachment B hose | |
| 75 | L***2 | Lift big chamber hose | |
| 76 | L***6 | Lift small chamber hose | |
| 77 | L***9 | Attachment A hose | |
| 78 | L***1 | Attachment B hose | |
| 79 | G***0 | Bolt | |
| 80 | G***1 | Washer | |
| 81 | G***3 | Washer | |
| 82 | G***1 | Washer |
