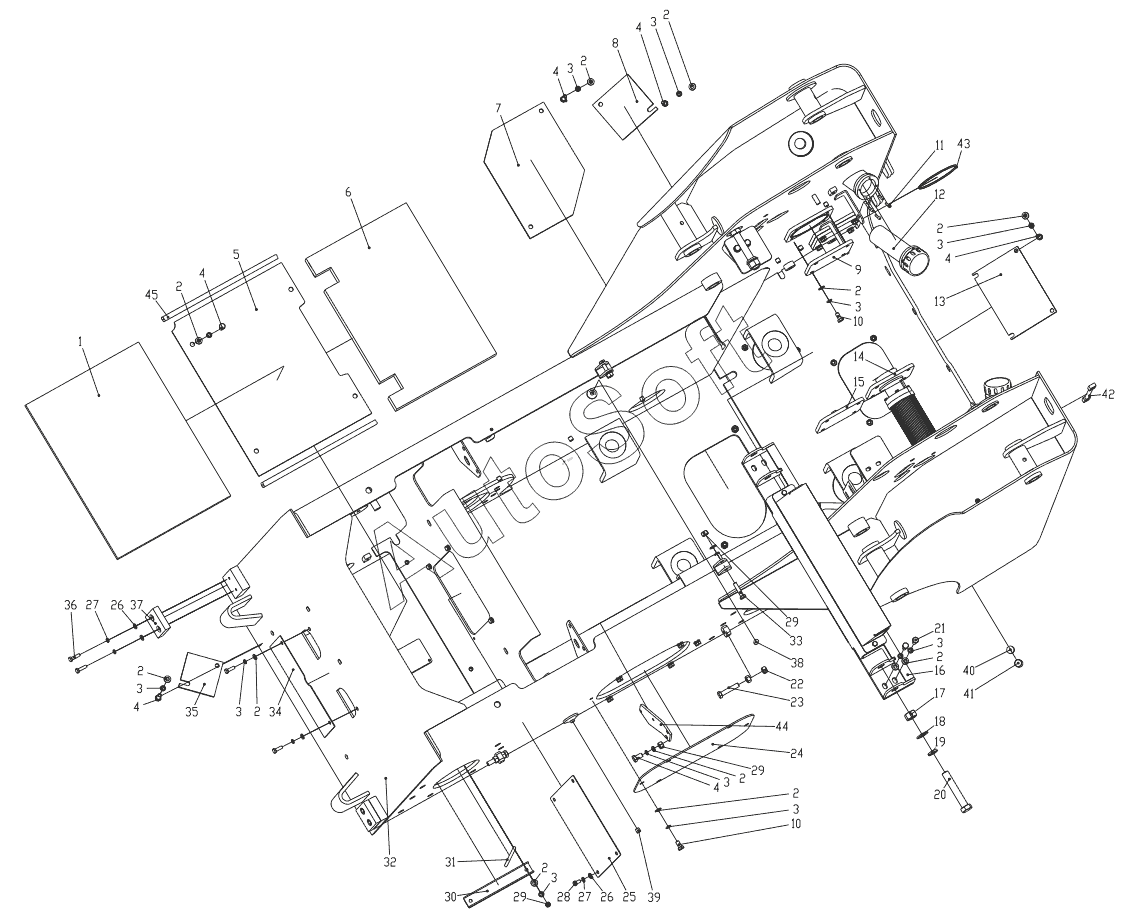

Каталог запасных частей к технике: Lonking (LongGong) CDM-307 (2013). Frame System (LG307)
35
24
25
26
26
27
27
28
29
29
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
5
6
7
8
9
10
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***4 | Floor gasket | |
| 2 | G***1 | Washer | |
| 3 | G***3 | Washer | |
| 4 | G***0 | Bolt | |
| 5 | L***2 | Pedal | |
| 6 | L***5 | Sponge | |
| 7 | L***3 | Bottom cover plate | |
| 8 | L***4 | Rear cover | |
| 9 | L***7 | Flange cover | |
| 10 | G***0 | Bolt | |
| 11 | G***5 | Hexagon socket pillar head screw | |
| 12 | L***2 | AIR CLEANER | |
| 13 | L***7 | Rear cover | |
| 14 | L***4 | Filter assembly | |
| 15 | L***3 | Flange cover weldment | |
| 16 | L***6 | Middle hood assembly | |
| 17 | G***0 | Nut | |
| 18 | G***7 | Washer | |
| 19 | G***2 | Washer | |
| 20 | G***0 | Bolt | |
| 21 | G***0 | Bolt | |
| 22 | G***0 | Nut | |
| 23 | G***0 | Bolt | |
| 24 | L***7 | Chain Wheel box sealing board | |
| 25 | L***5 | Control plate sealing plate | |
| 26 | G***2 | Washer | |
| 27 | G***7 | Washer | |
| 28 | G***0 | Bolt | |
| 29 | G***0 | Nut | |
| 30 | L***2 | Lock board | |
| 31 | L***1 | Swash pull rod | |
| 32 | L***1 | Frame weldment | |
| 33 | G***3 | Bolt | |
| 34 | L***2 | Front block | |
| 35 | L***3 | Bottom cover | |
| 36 | G***0 | Bolt | |
| 37 | L***1 | Limit position block | |
| 38 | L***5 | Permeability cap | |
| 39 | L***D | Connector | |
| 40 | L***3 | Magnet | |
| 41 | L***4 | Inner hexagon stopper | |
| 42 | C***4 | Rectangle oil label | |
| 43 | G***5 | O-ring | |
| 44 | L***8 | Spilling valve bracket | |
| 45 | H***9 | Door rubber strip |
