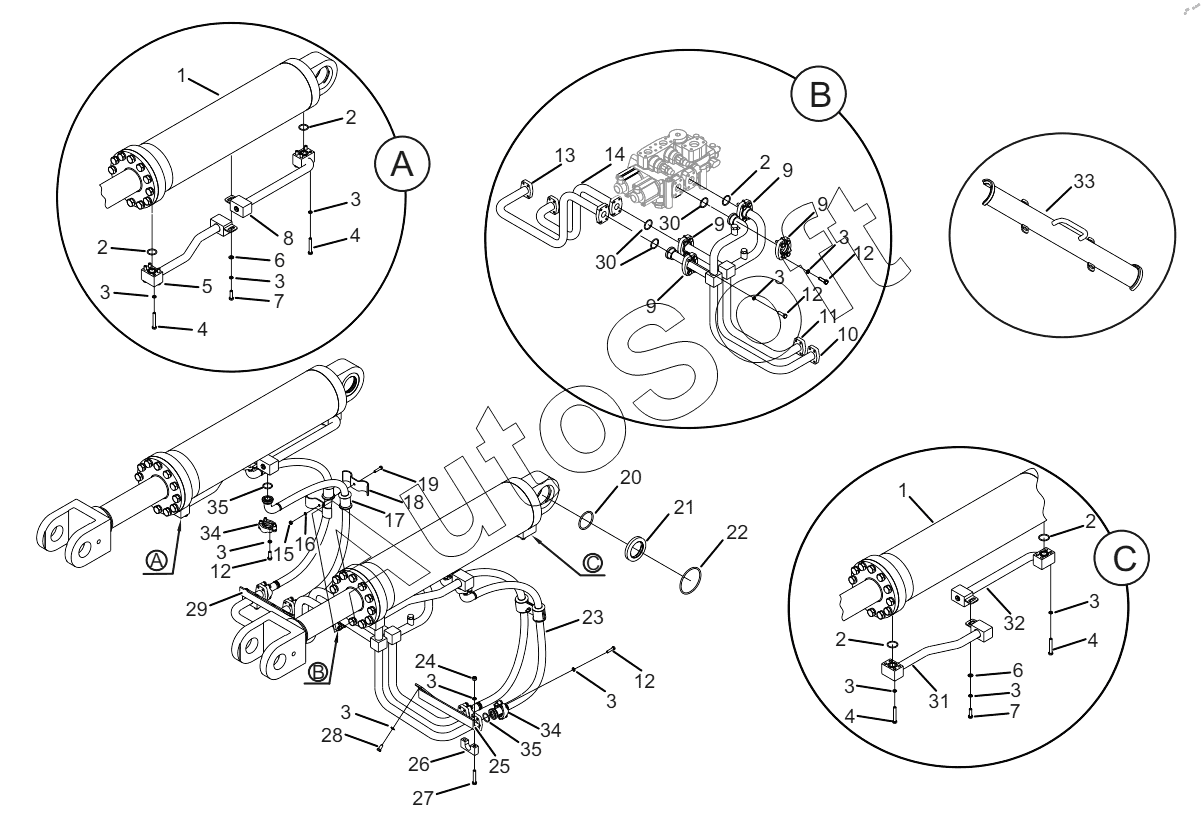

Каталог запасных частей к технике: Lonking (LongGong) LG50CVII.00I (2015). BOOM CYLINDER PIPRLINE ASSEMBLY (30807900323)
27
19
20
21
22
23
24
25
26
18
28
29
30
30
31
32
33
34
34
35
35
10
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
6
6
7
7
8
9
9
9
9
1
1
11
12
12
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Oil cylinder d180/d100 | |
| 2 | 5***1 | O-ring 32.92x3.53 | |
| 3 | 5***7 | Spring lock washer | |
| 4 | 5***4 | Bolt M10x70 | |
| 5 | 3***6 | Steel pipe welding | |
| 6 | 5***5 | Plain washer | |
| 7 | 5***4 | Bolt | |
| 8 | 3***5 | Steel pipe welding | |
| 9 | 3***3 | Press plate | |
| 10 | 3***4 | Steel pipe welding | |
| 11 | 3***5 | Steel pipe welding | |
| 12 | 5***4 | Bolt | |
| 13 | 3***6 | Steel pipe welding | |
| 14 | 3***7 | Steel pipe welding | |
| 15 | 5***9 | Nut | |
| 16 | 5***7 | Washer | |
| 17 | 6***2 | Rubber pad | |
| 18 | 3***6 | Tube clip | |
| 19 | 5***4 | Bolt | |
| 20 | 5***1 | O-ring 71x5.3 | |
| 21 | 3***1 | Boom cylinder connecting seal seat | |
| 22 | 5***1 | O-ring 95x5.3 | |
| 23 | 1***1 | Hose assembly | |
| 24 | 5***9 | Nut | |
| 25 | 3***4 | Boom steel pipe fixing plate | |
| 26 | 3***9 | Tube clip | |
| 27 | 5***4 | Bolt | |
| 28 | 5***4 | Bolt | |
| 29 | 3***3 | Welding of the fixing plate of boom steel pipe | |
| 30 | 5***1 | O-ring37.69x3.53 | |
| 31 | 3***5 | Steel pipe welding | |
| 32 | 3***7 | Steel pipe welding | |
| 33 | 3***2 | The support frame of boom cylinder | |
| 34 | 5***1 | O-ring 32.92x3.53 | |
| 35 | 1***7 | Flange clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
