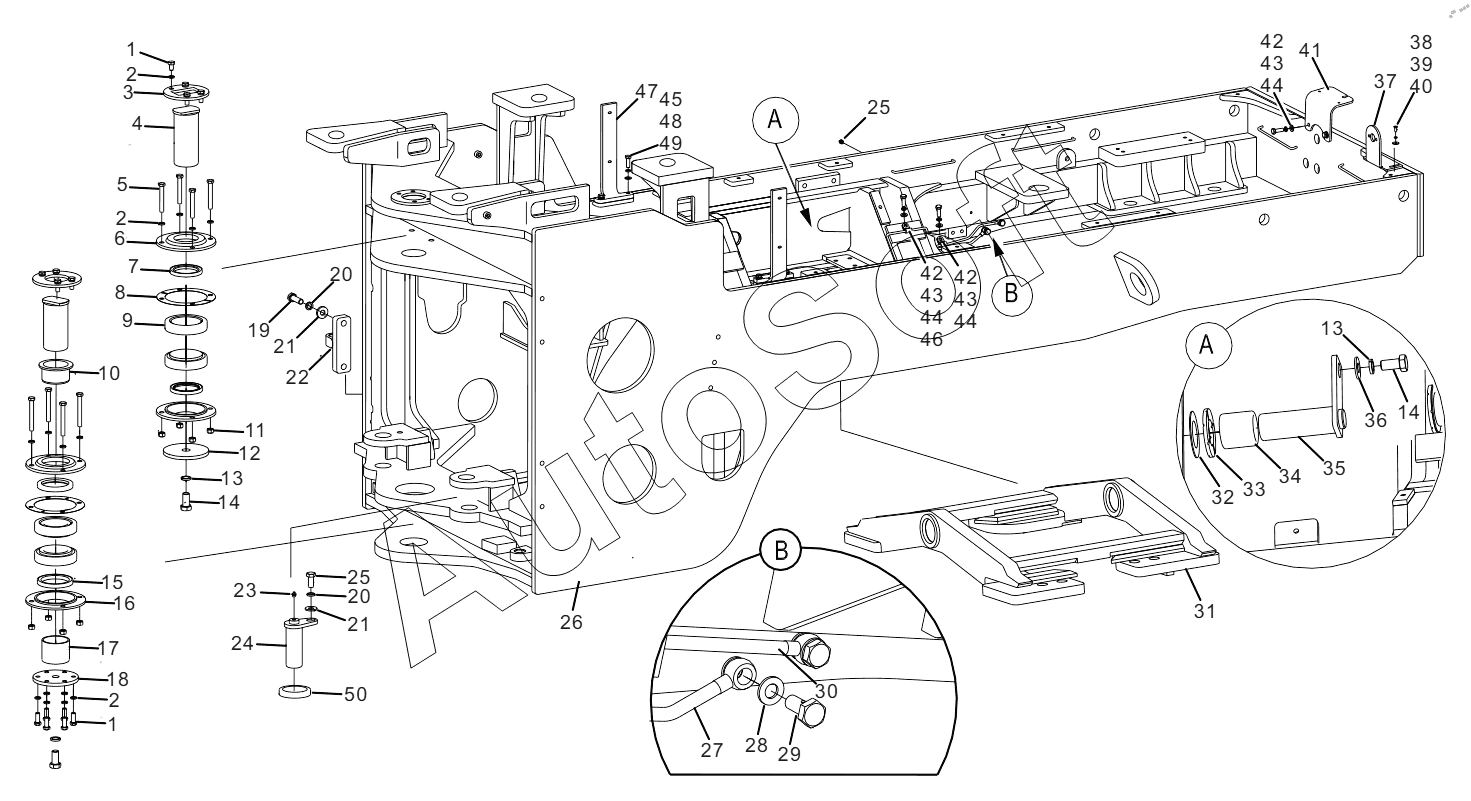

Каталог запасных частей к технике: Lonking (LongGong) LG50CVII.00I (2015). FRAME ASSEMBLY (30810900337)
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
43
43
44
44
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Bolt | |
| 2 | 5***7 | Spring lock washer | |
| 3 | 3***4 | Press plate | |
| 4 | 6***7 | Articulated pin | |
| 5 | 5***4 | Bolt M12x110 | |
| 6 | 3***3 | Upper bearing cover | |
| 7 | 5***1 | Seal ring FB75x100x12 | |
| 8 | 6***4 | Adjusting pad | |
| 9 | 5***1 | Bearing 32215 | |
| 10 | 3***0 | Upper shaft sleeve | |
| 11 | 5***9 | Nut | |
| 12 | 3***5 | End cover | |
| 13 | 5***7 | Washer | |
| 14 | 5***4 | Bolt M20x35 | |
| 15 | 5***1 | Seal ring FB85x110x12 | |
| 16 | 3***2 | Lower bearing cover | |
| 17 | 3***1 | Lower shaft sleeve | |
| 18 | 3***7 | Lower end cover | |
| 19 | 5***4 | Bolt M16x50 | |
| 20 | 5***7 | Spring lock washer | |
| 21 | 5***5 | Washer | |
| 22 | 3***2 | Welding of oil tank fixing seat | |
| 23 | 5***1 | Oil cup | |
| 24 | 3***7 | Rear steering pin shaft welding | |
| 25 | 5***4 | Bolt | |
| 26 | 3***5 | Rear frame welding | |
| 27 | 3***5 | Welding of oil inlet pipe 2 of subframe | |
| 28 | 6***9 | Washer 10 | |
| 29 | 3***7 | Bolt | |
| 30 | 3***4 | Welding of oil inlet pipe 1 of subframe | |
| 31 | 3***5 | Welding of swing span | |
| 32 | 3***8 | Swing span adjusting shim | |
| 33 | 3***5 | Copper gasket | |
| 34 | 6***8 | Auxiliary frame pin shaft sleeve | |
| 35 | 3***9 | Welding of swing span pin | |
| 36 | 5***5 | Washer | |
| 37 | 3***0 | Power switch Mounting plate | |
| 38 | 5***4 | Bolt | |
| 39 | 5***5 | Plain washer | |
| 40 | 5***7 | Spring lock washer | |
| 41 | 3***1 | Buzzer fixing plate | |
| 42 | 5***4 | Bolt | |
| 43 | 5***7 | Washer | |
| 44 | 5***5 | Washer | |
| 45 | 5***5 | Plain washer | |
| 46 | 6***1 | Filler pipe clip assembly | |
| 47 | 3***9 | Cover plate bracket | |
| 48 | 5***4 | Bolt | |
| 49 | 5***7 | Spring lock washer | |
| 50 | 3***6 | Rear sleeve for steering cylinder |
