Каталог запасных частей к технике: Lonking (LongGong) LG50CVII.00I (2015). IMPLEMENT SYSTEM EXPORT (30811900267)

1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

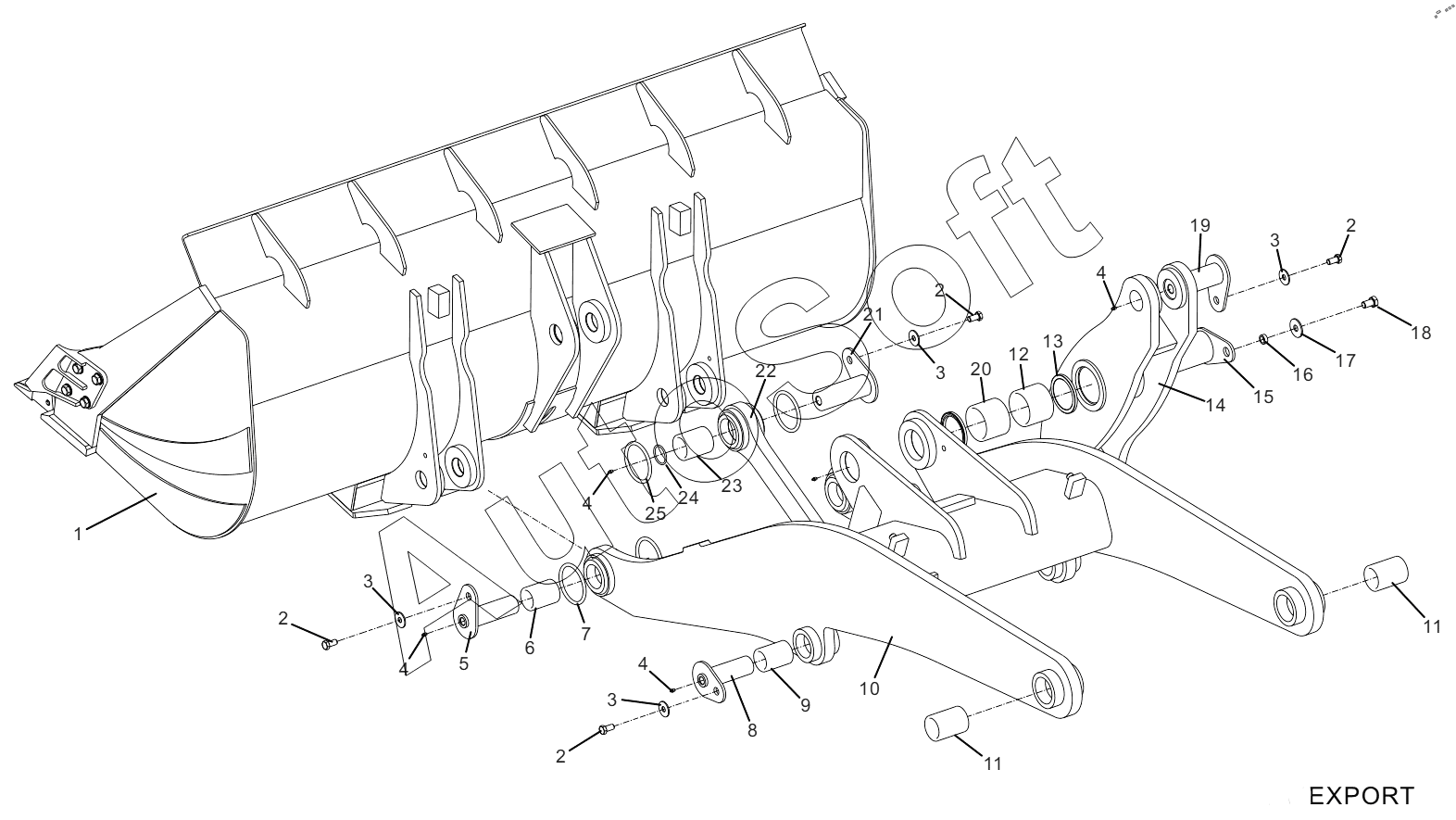

Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 3***7 | Bucket assembly | |
2 | 5***4 | Bolt M20 x 40 | |
3 | 3***9 | Washer 20 | |
4 | 5***1 | Oil cup | |
5 | 3***8 | Welding of bucket lower pin shaft | |
6 | 3***5 | Boom lower shaft sleeve | |
7 | 5***1 | O-ring seal B70x90x10 | |
8 | 3***4 | Welding of boom cylinder upper pin shaft | |
9 | 3***2 | Boom lower shaft sleeve | |
10 | 3***2 | Boom welding | |
10 | 3***3 | Boom welding | |
11 | 3***8 | Boom upper shaft sleeve | |
12 | 6***9 | Rocker arm middle shaft sleeve | |
13 | 5***1 | O-ring seal B120x150x12 | |
14 | 3***0 | Rocker arm welding | |
15 | 3***4 | Welding of rocker arm middle pin shaft | |
16 | 3***7 | Sleeve | |
17 | 5***1 | Washer 24 | |
18 | 5***4 | Bolt M24x40 | |
19 | 3***5 | Tie rod shaft welding | |
20 | 3***3 | Tie rod shaft sleeve | |
21 | 3***7 | Welding of bucket upper pin shaft | |
22 | 3***0 | Tie rod welding | |
23 | 3***6 | Tie rod shaft sleeve | |
24 | 6***5 | O-ring seal | |
25 | 5***1 | O-ring seal B80x100x10 |
