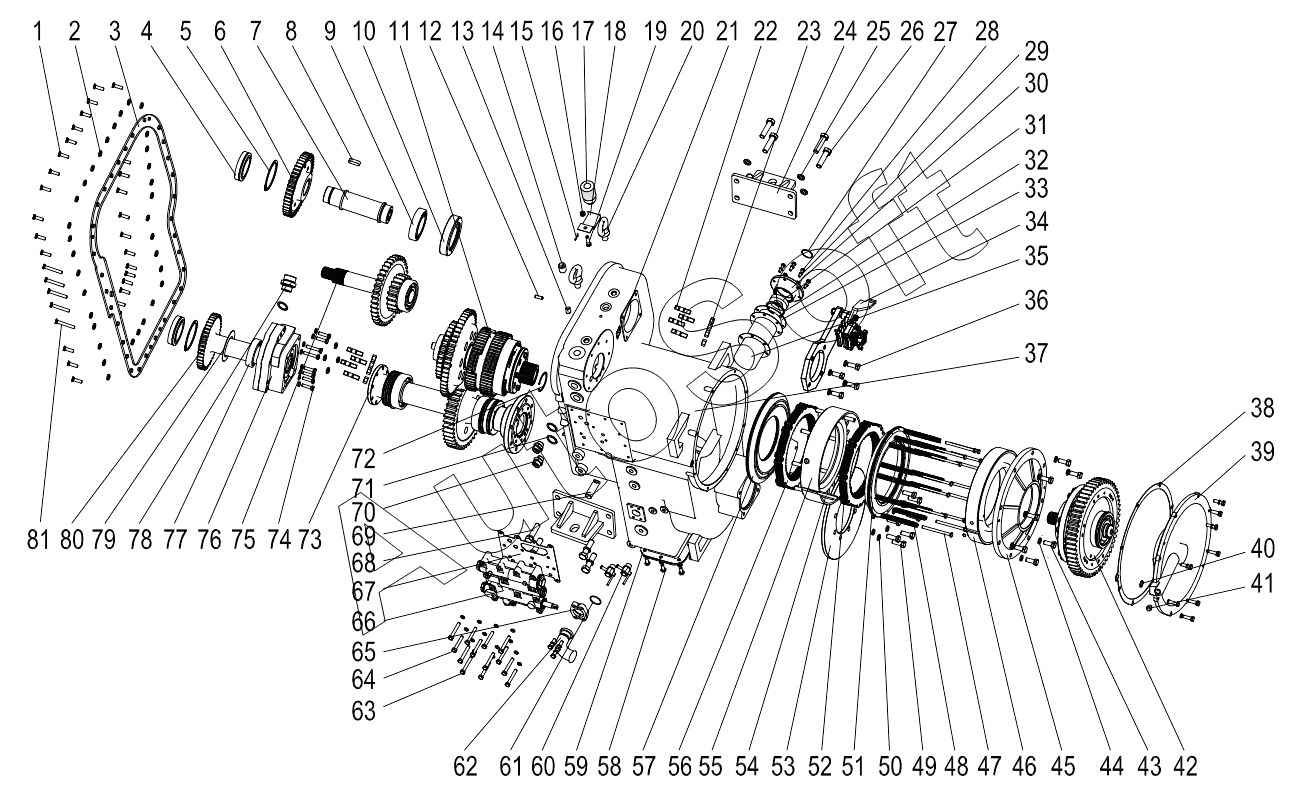

Каталог запасных частей к технике: Lonking (LongGong) LG50CVII.00I (2015). TRANSMISSION ASSEMBLY (LG853.03.01JA)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Bolt | |
| 2 | 5***7 | Spring lock washer | |
| 3 | 3***3 | Seal gasket | |
| 4 | 6***6 | Bearing 6210N | |
| 5 | 5***7 | Circlip 90 | |
| 6 | 3***4 | Drive gear of steering pump | |
| 7 | 3***5 | Drive shaft of steering oil pump | |
| 8 | 5***1 | Flat key 14x9x36 | |
| 9 | 6***8 | Bearing 6211 | |
| 10 | 3***6 | Bearing sleeve | |
| 11 | 3***1 | The Second shaft assembly | |
| 12 | 5***3 | Cylindrical pin 10x30 | |
| 13 | 3***8 | Cylinder block | |
| 14 | 3***1 | Plug screw | |
| 15 | 5***1 | Pin | |
| 16 | 5***9 | Nut M10 | |
| 17 | 3***1 | Vent trap | |
| 18 | 3***8 | Baffle | |
| 19 | 5***4 | Bolt M10x25 | |
| 20 | 5***3 | Screw M18 | |
| 21 | 8***8 | Nameplate | |
| 22 | 5***4 | Bolt M12x35 | |
| 23 | 5***0 | Nut M12 | |
| 24 | 3***4 | Installing bracket weldment | |
| 25 | 5***7 | Washer 18 | |
| 26 | 5***4 | Bolt M18x40 | |
| 27 | 5***1 | O-ring 42x3.5 | |
| 28 | 5***4 | Bolt | |
| 29 | 5***7 | Washer | |
| 30 | 3***5 | Flange | |
| 31 | 3***0 | Magnet | |
| 32 | 5***7 | Retaining ring 70 | |
| 33 | 3***6 | Seal gasket | |
| 34 | 6***5 | Mechanical manual control parking brake | |
| 35 | 3***1 | Filter cartridge assembly | |
| 36 | 5***4 | Bolt M14x45 | |
| 37 | 3***6 | Transmission housing | |
| 38 | 3***2 | Seal gasket | |
| 39 | 3***3 | End cover | |
| 40 | 5***1 | O-ring | |
| 41 | 3***5 | Plug screw | |
| 42 | 3***8 | The 3rd Shaft assembly | |
| 43 | 5***4 | Bolt M14x38 | |
| 44 | 5***7 | Spring lock washer | |
| 45 | 3***4 | Mid cover | |
| 46 | 3***7 | The 1st gear cylinder body | |
| 47 | 3***1 | Spring pin | |
| 48 | 3***2 | Spring | |
| 49 | 5***4 | Bolt | |
| 50 | 5***7 | Spring lock washer | |
| 51 | 3***1 | The 1st gear piston assembly | |
| 52 | 3***2 | The reverse 1st gear drive plat assembly | |
| 53 | 3***8 | Brake disc | |
| 54 | 3***9 | Fixing plate | |
| 55 | 3***1 | Bracket assembly of brake plate | |
| 56 | 3***8 | The 1st reserve gear drive plate | |
| 57 | 3***2 | Reserve gear piston assembly | |
| 58 | 5***4 | Bolt | |
| 59 | 3***1 | Oil baseboard | |
| 60 | 6***3 | Check oil driven plug Z1/4 | |
| 61 | 5***1 | O-ring 45x3.5 | |
| 62 | 3***3 | Oil filler tube assembly B | |
| 63 | 5***4 | Bolt M10x70 | |
| 64 | 5***4 | Bolt M10x65 | |
| 65 | 3***0 | Press plate | |
| 66 | 6***7 | Control valve | |
| 67 | 3***9 | Seal gasket | |
| 68 | 5***4 | Bolt M18x40 | |
| 69 | 3***0 | Cylindrical pin | |
| 70 | 3***4 | Pipe joint | |
| 71 | 3***3 | Copper washer | |
| 72 | 5***7 | Retaining ring 90 | |
| 73 | 3***3 | The 4th shaft assembly | |
| 74 | 5***4 | Bolt | |
| 75 | 3***1 | The 1st shaft assembly | |
| 76 | 6***3 | Variable speed pump | |
| 77 | 6***7 | Bearing 6012 | |
| 78 | 6***3 | Pump tube joint | |
| 79 | 3***7 | Adjusting shim | |
| 80 | 3***2 | Shaft gear | |
| 81 | 5***4 | Bolt M10x75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
