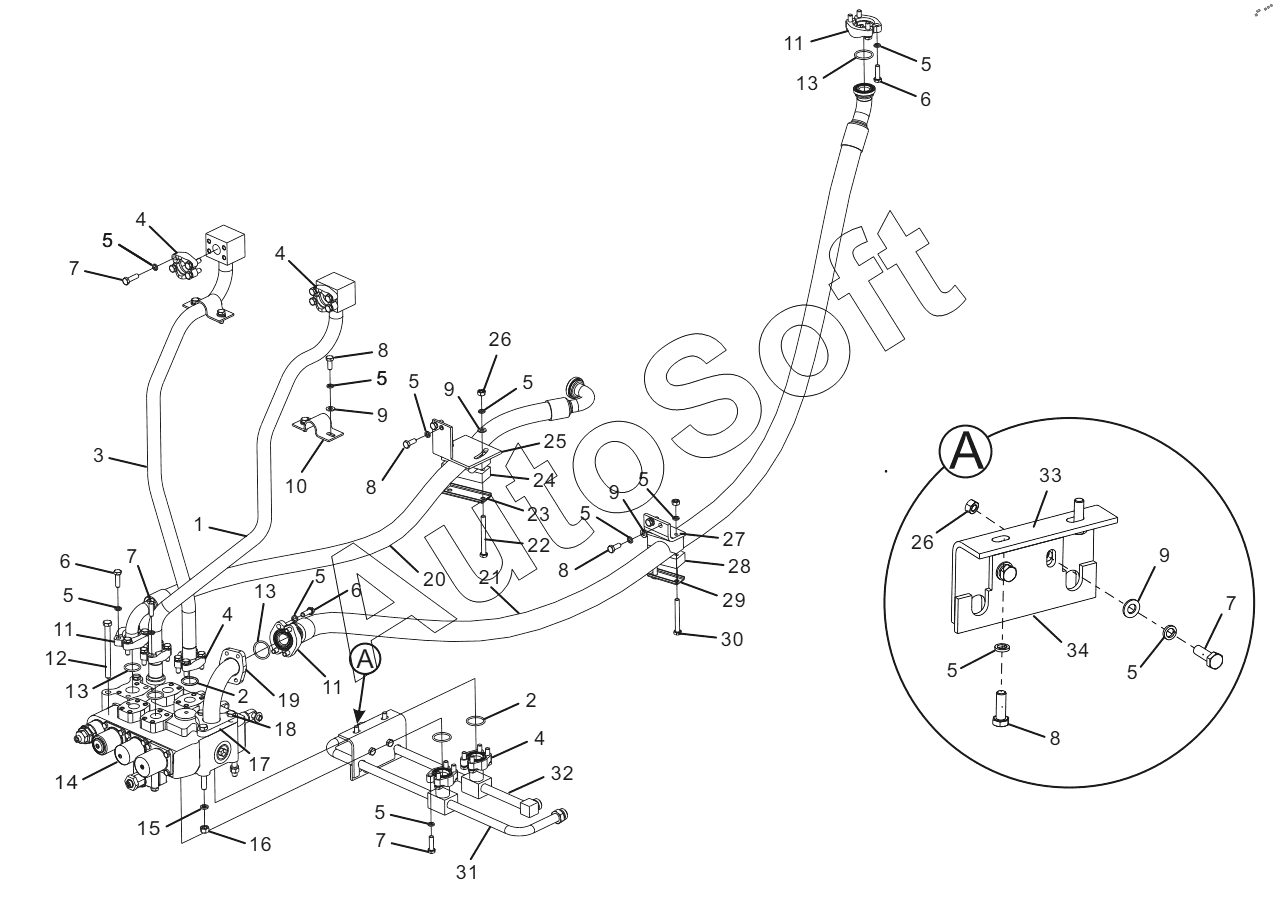

Каталог запасных частей к технике: Lonking (LongGong) LG833NG (2015). MULTIPLE UNIT VALVE PIPELINE INSTALLATION ASSEMBLY (30807000584)
1
2
2
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Steel pipe welding | |
| 2 | 5***1 | O-ring 32.92x3.53 | |
| 3 | 3***2 | Steel pipe welding | |
| 4 | 6***4 | FLANGE CLIP | |
| 5 | 5***7 | Spring lock washer | |
| 6 | 5***4 | Bolt | |
| 7 | 5***4 | Bolt | |
| 8 | 5***4 | Bolt | |
| 9 | 5***5 | Plain washer | |
| 10 | 3***2 | Press plate | |
| 11 | 3***3 | Press plate | |
| 12 | 5***4 | Bolt M12 x 120 | |
| 13 | 5***1 | O-ring37.69x3.53 | |
| 14 | 6***8 | Multiple unit valve assembly | |
| 15 | 5***7 | Spring lock washer | |
| 16 | 5***9 | Nut | |
| 17 | 5***1 | O-ring 50x3.1 | |
| 18 | 5***4 | Bolt M12x140 | |
| 19 | 3***5 | Steel pipe welding | |
| 20 | 1***4 | Hose assembly | |
| 21 | 1***7 | Hose assembly | |
| 22 | 5***4 | Bolt | |
| 23 | 3***0 | Press plate of pipe clamp | |
| 24 | 3***9 | Pipe clamp | |
| 25 | 3***4 | Fixing plate | |
| 26 | 5***9 | Nut | |
| 27 | 3***4 | Press plate of fixing plate | |
| 28 | 3***2 | Pipe clamp | |
| 29 | 3***3 | Press plate of pipe clamp | |
| 30 | 5***4 | Bolt M10x85 | |
| 31 | 3***3 | Steel pipe welding | |
| 32 | 3***4 | Steel pipe welding | |
| 33 | 3***1 | Angle iron | |
| 34 | 3***9 | Lockplate |
