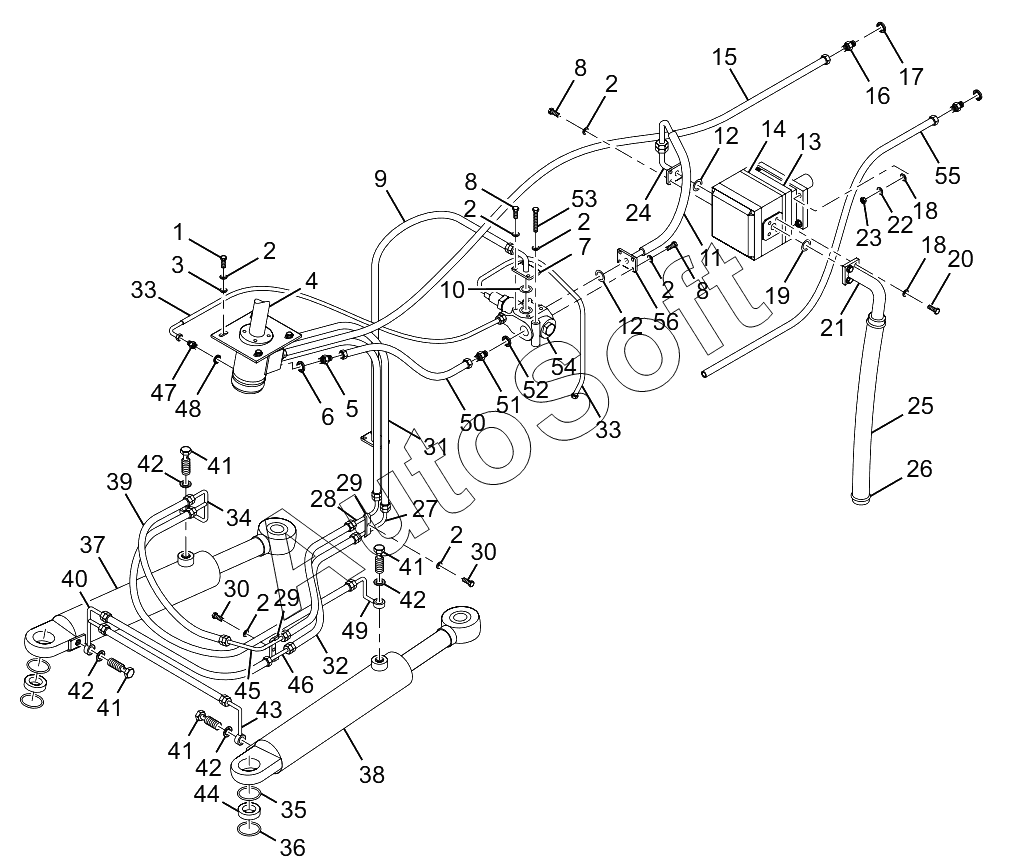

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Bolt | |
| 2 | G***3 | Washer | |
| 3 | G***1 | Washer | |
| 4 | L***2 | Hydraulic steering gear | |
| 5 | L***3 | Steering gear adapter | |
| 6 | J***7 | Washer | |
| 7 | L***4 | Press plate | |
| 8 | G***3 | Bolt | |
| 9 | 9***0 | Priorityvalve distributing hose | |
| 10 | G***6 | O-ring | |
| 11 | 9***0 | Priorityvalve oil inlet hose | |
| 12 | G***6 | O-ring | |
| 13 | L***8 | Gear pump | |
| 13 | P***G | Gear pump | |
| 14 | L***1 | Seal gasket | |
| 15 | H***0 | Hose from steering gear to cooler | |
| 16 | L***1 | Adapter | |
| 17 | J***7 | Washer | |
| 18 | G***3 | Washer | |
| 19 | G***2 | O-ring | |
| 20 | G***3 | Bolt | |
| 21 | L***1 | Steering pump oil inlet pipe | |
| 22 | G***1 | Washer | |
| 23 | G***0 | Nut | |
| 24 | L***2 | Steering pump oil outlet pipe | |
| 25 | d***0 | Oil suction hose | |
| 26 | J***9 | Hose clamp | |
| 27 | L***4 | Rear frame turning transition pipe | |
| 28 | L***5 | Rear frame turning transition pipe | |
| 29 | L***5 | Rear frame steering transition connector press plate | |
| 30 | G***2 | Bolt | |
| 31 | H***2 | Hose assembly | |
| 32 | H***2 | Steering cylinder oil inlet hose | |
| 33 | 9***0 | Steering sensing/priorityvalve leakage hose | |
| 34 | L***6 | Small chamber pipe of right steering cylinder | |
| 35 | G***6 | O-ring | |
| 36 | G***6 | O-ring | |
| 37 | L***4 | Right steering cylinder | |
| 38 | L***3 | Left steering cylinder | |
| 39 | H***5 | Hose between steering cylinder | |
| 40 | L***7 | Big chamber pipe of right steering cylinder | |
| 41 | J***7 | ARTICULATING BOLT FOR PIPE CONNECTOR | |
| 42 | J***7 | Washer | |
| 43 | L***8 | Big chamber pipe of left steering cylinder | |
| 44 | L***1 | Connecting seal seat for steering cylinder | |
| 45 | L***9 | Front frame right steering transition connector | |
| 46 | L***0 | Front frame left steering transition connector | |
| 47 | G***3 | CONNECTOR | |
| 48 | J***7 | Washer | |
| 49 | L***1 | Small chamber pipe of left steering cylinder | |
| 50 | 9***0 | Hose from priorityvalve to steering gear | |
| 51 | L***6 | Priorityvalve oil outlet adapter | |
| 52 | J***7 | Washer | |
| 53 | G***2 | Bolt | |
| 54 | L***0 | Priority valve | |
| 55 | H***0 | Cooler oil return hose | |
| 56 | L***7 | Press plate |
