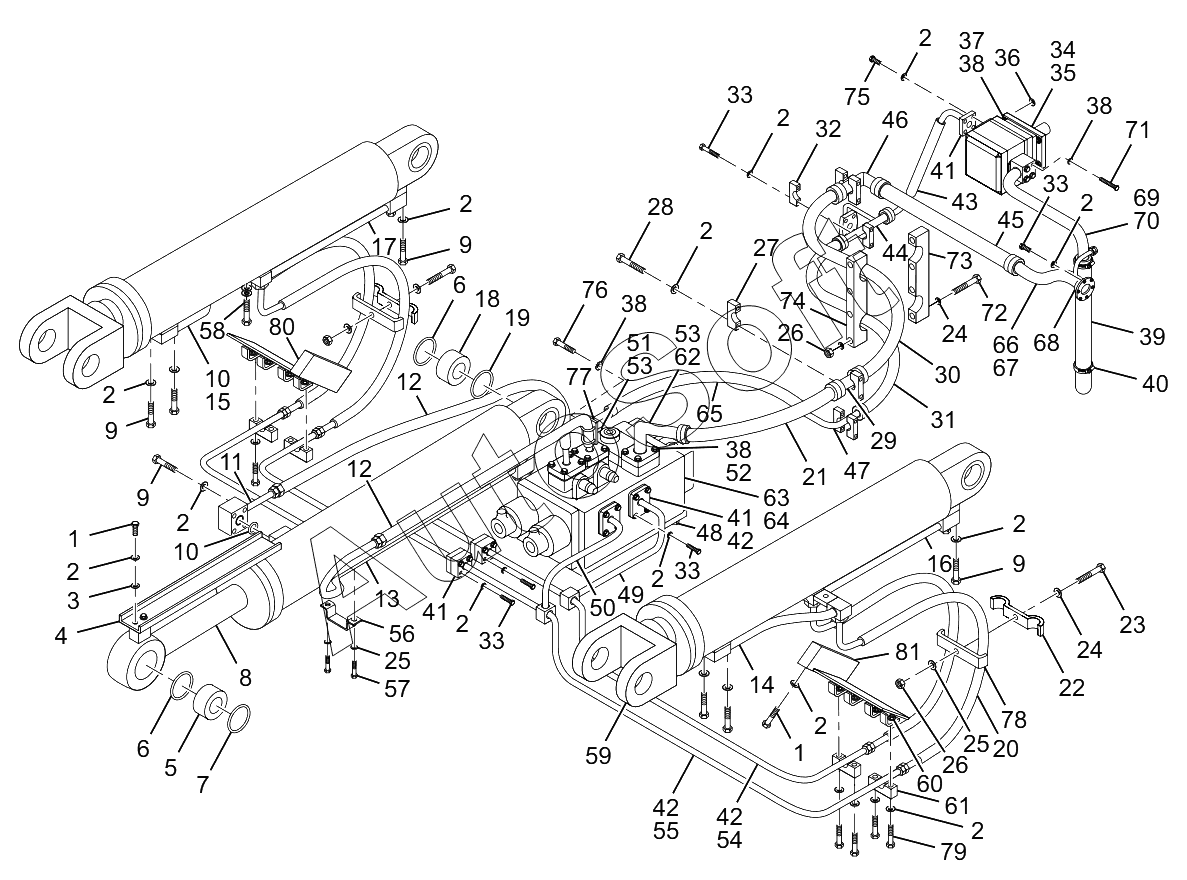

Каталог запасных частей к технике: Lonking (LongGong) CDM-855E (2009). Implement Hydraulic System
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
6
7
8
9
9
9
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
33
33
33
34
34
35
36
37
38
38
38
38
39
40
41
41
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Bolt | |
| 2 | G***3 | Washer | |
| 3 | G***1 | Washer | |
| 4 | L***1 | Tilt cylinder guard board | |
| 5 | L***5 | Seal seat connected to tilt cylinder | |
| 6 | G***2 | O-ring | |
| 7 | G***2 | O-ring | |
| 8 | L***1 | Tilt cylinder | |
| 9 | G***2 | Bolt | |
| 10 | G***6 | O-ring | |
| 11 | L***3 | Front chamber pipe of tilt cylinder | |
| 12 | 3***0 | Hose from distributionvalve to tilt cylinder | |
| 13 | L***4 | Rear chamber pipe of tilt cylinder | |
| 14 | L***5 | Front chamber pipe of lift cylinder | |
| 15 | L***6 | Front chamber pipe of lift cylinder | |
| 16 | L***7 | Rear chamber pipe of lift cylinder | |
| 17 | L***8 | Rear chamber pipe of lift cylinder | |
| 18 | L***6 | Seal seat connected to lift cylinder | |
| 19 | G***2 | O-ring | |
| 20 | 8***0 | Lift cylinder hose | |
| 21 | H***5 | Distributionvalve oil return hose | |
| 22 | L***1 | Pipe clamp | |
| 23 | G***3 | Bolt | |
| 24 | G***1 | Washer | |
| 25 | G***3 | Washer | |
| 26 | G***0 | Nut | |
| 27 | L***4 | Rear frame oil return transition connector press plate | |
| 28 | G***2 | Bolt | |
| 29 | L***9 | Oil return transition connector | |
| 30 | H***2 | Articulated oil return hose | |
| 31 | H***0 | Articulated oil inlet hose | |
| 32 | L***2 | Front (rear) frame oil inlet transition connector press plate | |
| 33 | G***2 | Bolt | |
| 34 | L***2 | pump | |
| 34 | P***G | Gear pump | |
| 35 | L***1 | Seal gasket | |
| 36 | G***1 | Washer | |
| 37 | G***0 | Nut | |
| 38 | G***3 | Washer | |
| 39 | d***0 | Oil suction hose | |
| 40 | J***9 | Hose clamp | |
| 41 | L***7 | Press plate | |
| 42 | G***6 | O-ring | |
| 43 | 4***0 | Implement pump oil outlet hose | |
| 44 | L***0 | Implement pump oil outlet pipe | |
| 45 | H***0 | Oil return hose | |
| 46 | L***1 | Rear frame oil return transition connector | |
| 47 | L***4 | Front frame oil inlet transition connector | |
| 48 | G***2 | Bolt | |
| 49 | L***6 | Pipe I of distributionvalve lift rear chamber | |
| 50 | L***7 | Pipe from distribution valve to lift cylinder Front chamber 1 | |
| 51 | L***1 | Press plate | |
| 52 | G***3 | Bolt | |
| 53 | G***6 | O-ring | |
| 54 | L***8 | PipeII of distributionvalve lift rear chamber | |
| 55 | L***9 | Pipe from distribution valve to lift cylinder Front chamber II | |
| 56 | L***3 | Pipe clamp | |
| 57 | G***3 | Bolt | |
| 58 | G***3 | Bolt | |
| 59 | L***2 | Lift cylinder | |
| 60 | G***0 | Nut | |
| 61 | L***5 | Pipe clamp | |
| 62 | L***0 | Distribution valve oil return pipe | |
| 63 | L***4 | Implementvalve | |
| 64 | L***1 | Pilot control system | |
| 65 | 9***0 | Distributionvalve oil inlet hose | |
| 66 | G***2 | O-ring | |
| 67 | L***2 | Hydraulic system oil return pipe | |
| 68 | L***1 | Plate | |
| 69 | L***2 | Implement pump oil inlet pipe | |
| 69 | L***4 | Implement pump oil inlet pipe | |
| 70 | G***2 | O-ring | |
| 71 | G***2 | Bolt | |
| 72 | G***2 | Bolt | |
| 73 | L***3 | Pipe clamp | |
| 74 | L***4 | Pipe clamp | |
| 75 | G***3 | Bolt | |
| 76 | G***3 | Bolt | |
| 77 | L***6 | Hose securing bracket from distributionvalve to tilt cylinder | |
| 78 | L***6 | Pipe clamp press plate | |
| 79 | G***2 | Bolt | |
| 80 | L***3 | Lift arm pipe fixed plate | |
| 81 | L***4 | Lift arm pipe fixed plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
