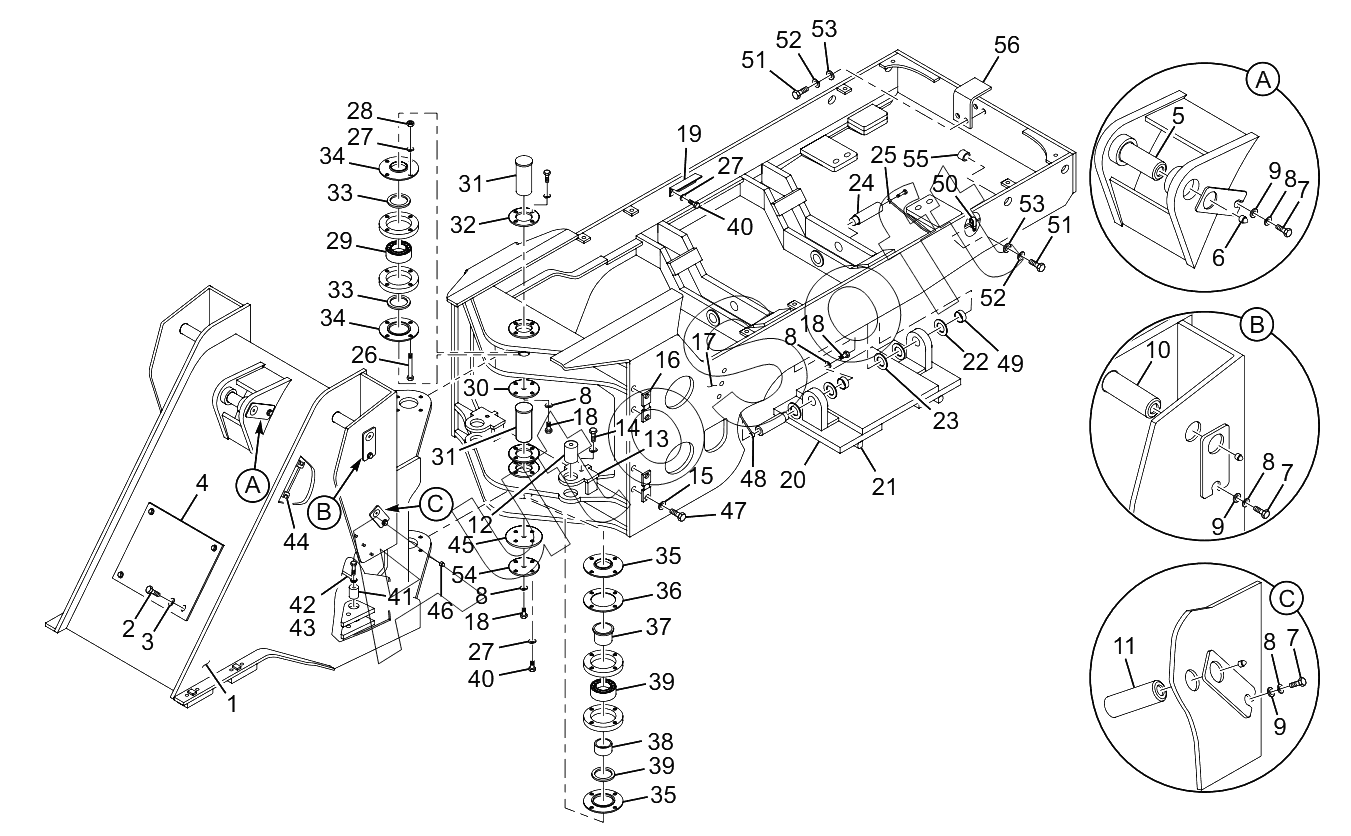

Каталог запасных частей к технике: Lonking (LongGong) CDM-855E (2009). Frame System
43
30
31
31
32
33
33
34
34
35
35
36
37
38
39
39
40
40
41
42
29
44
45
46
47
48
49
50
51
51
52
52
53
53
54
55
56
15
2
3
4
5
6
7
7
7
8
8
8
8
8
8
9
9
9
10
11
12
13
14
1
16
17
18
18
18
19
20
21
22
23
24
25
26
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***1 | Front frame | |
| 2 | G***3 | Bolt | |
| 3 | G***3 | Washer | |
| 4 | L***5 | Cover board assembly | |
| 5 | L***3 | Tilt cylinder rear pin weldment | |
| 6 | J***1 | Straight pressure oil cup | |
| 7 | G***3 | Bolt | |
| 8 | G***3 | Washer | |
| 9 | G***1 | Washer | |
| 10 | L***5 | Lift arm upper pin weldment | |
| 11 | L***6 | Lift cylinder rear pin weldment | |
| 12 | L***7 | Rear steering pin weldment | |
| 13 | L***2 | Steering cylinder rear crushion | |
| 14 | G***3 | Bolt | |
| 15 | G***3 | Washer | |
| 16 | L***8 | Oil tank securing seat | |
| 17 | C***2 | Rear frame | |
| 18 | G***3 | Bolt | |
| 19 | L***3 | Filter screen bracket | |
| 20 | L***3 | Sub-frame | |
| 21 | L***8 | Block | |
| 22 | L***4 | Copper pad | |
| 23 | L***8 | Oscillating suspension adjusting shim | |
| 24 | L***9 | Oscillating suspension pin | |
| 25 | L***0 | Oscillating suspension oil filling pipe I | |
| 26 | G***2 | Bolt | |
| 27 | G***3 | Washer | |
| 28 | G***0 | Nut | |
| 29 | G***4 | Bearing | |
| 30 | L***8 | End cover | |
| 31 | L***7 | Articulated pin | |
| 32 | L***6 | Press plate | |
| 33 | G***2 | SEAL RING | |
| 34 | L***5 | Upper bearing cover | |
| 35 | L***4 | Lower bearing cover | |
| 36 | L***3 | Adjusting shim | |
| 37 | L***1 | Upper shaft sleeve | |
| 38 | L***2 | Lower shaft sleeve | |
| 39 | G***2 | SEAL RING | |
| 40 | G***3 | Bolt | |
| 41 | L***1 | Front steering pin weldment | |
| 42 | L***2 | Right front steering pin oil filling pipe | |
| 43 | L***3 | Left front steering pin oil filling pipe | |
| 44 | L***1 | Hose guard sheath | |
| 45 | L***6 | Adjusting washer | |
| 46 | J***5 | Oil cup | |
| 47 | G***3 | Bolt | |
| 48 | L***4 | Oscillating suspension oil filling pipe II | |
| 49 | L***7 | Oscillating suspension pin sleeve | |
| 50 | L***3 | Wire clip | |
| 51 | G***3 | Bolt | |
| 52 | G***3 | Washer | |
| 53 | G***1 | Washer | |
| 54 | L***2 | Lower end cover | |
| 55 | C***1 | Rear frame rubber sheath | |
| 56 | C***1 | Buzzle stents |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
