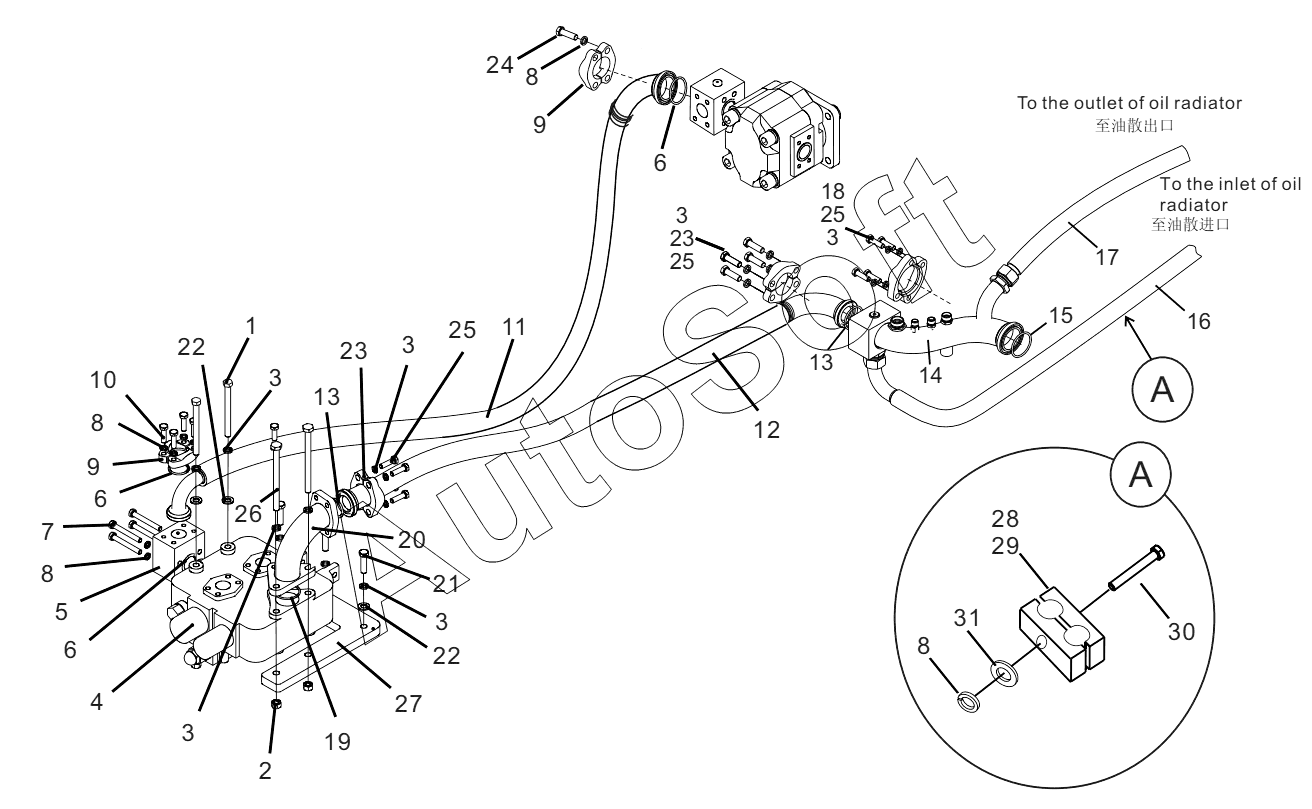

Каталог запасных частей к технике: Lonking (LongGong) ZL50NC (2015). MULTIPLE UNIT VALVE PIPELINE INSTALLATION ASSEMBLY (30807000558)
1
2
3
3
3
3
3
3
4
5
6
6
6
7
8
8
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Bolt M12x160 | |
| 2 | 5***9 | Nut | |
| 3 | 5***7 | Spring lock washer | |
| 4 | 6***5 | Multi-way reversing valve assembly | |
| 5 | 3***1 | Multi-way valve oil inlet flange | |
| 6 | 5***1 | O-ring37.69x3.53 | |
| 7 | 5***4 | Bolt M10x80 | |
| 8 | 5***7 | Spring lock washer | |
| 9 | 1***7 | Flange clamp | |
| 10 | 5***4 | Bolt | |
| 11 | 1***7 | Hose assembly | |
| 12 | 1***0 | Hose assembly | |
| 13 | 5***4 | O-RING 47.22x3.53 | |
| 14 | 3***2 | Steel pipe welding | |
| 15 | 5***1 | O-ring 56.74x3.53 | |
| 16 | 1***8 | Hose assembly | |
| 17 | 1***1 | Hose assembly | |
| 18 | 3***0 | Press plate | |
| 19 | 5***1 | O-ring 50x3.1 | |
| 20 | 3***6 | Steel pipe welding | |
| 21 | 5***4 | Bolt M12x45 | |
| 22 | 5***5 | Plain washer | |
| 23 | 1***0 | Flange clip | |
| 24 | 5***4 | Bolt | |
| 25 | 5***4 | Bolt | |
| 26 | 5***4 | Bolt M12x140 | |
| 27 | 3***2 | Multi-way valve fixing plate | |
| 28 | 6***4 | Rubber pipe clamp | |
| 29 | 3***9 | Homemade pressure plate | |
| 30 | 5***4 | Bolt M10x70 | |
| 31 | 5***5 | Plain washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
