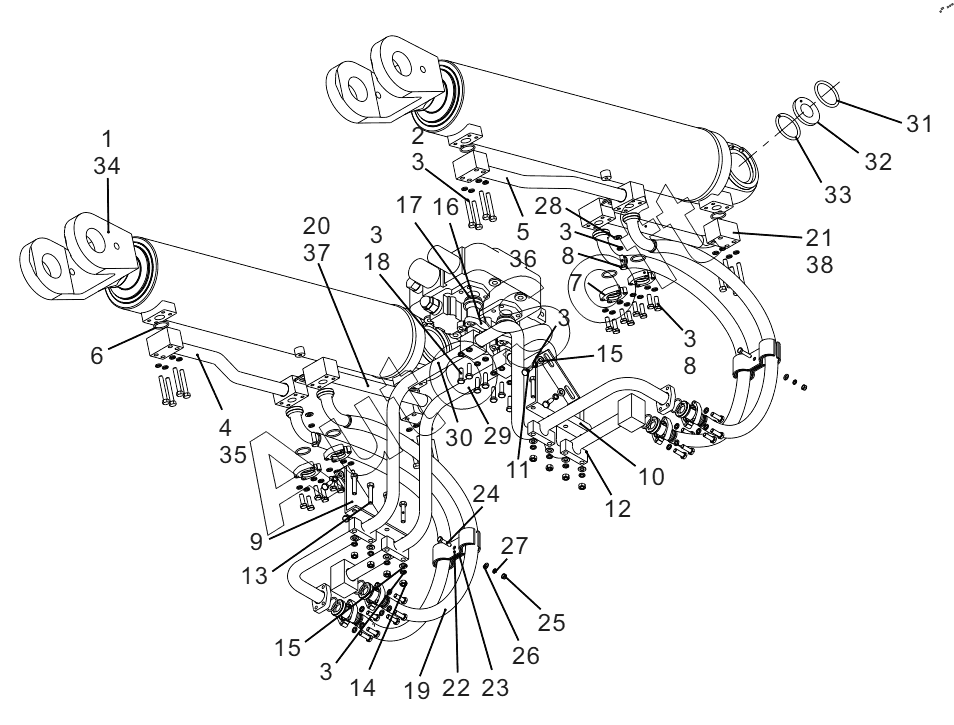

Каталог запасных частей к технике: Lonking (LongGong) ZL50NC (2015). LIFT CYLINDER PIPELINE INSTALLATION ASSEMBLY (30807000204)
1
2
3
3
3
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Oil cylinder d180/d100 | |
| 2 | 5***4 | Bolt M10x70 | |
| 3 | 5***7 | Spring lock washer | |
| 4 | 3***3 | Steel pipe welding | |
| 5 | 3***2 | Steel pipe welding | |
| 6 | 5***1 | O-ring 32.92x3.53 | |
| 7 | 6***4 | FLANGE CLIP | |
| 8 | 5***4 | Bolt | |
| 9 | 3***2 | Fixed plate | |
| 10 | 3***1 | Fixed plate | |
| 11 | 5***4 | Bolt | |
| 12 | 3***0 | Front frame oil inlet transition joint pressure plate | |
| 13 | 5***4 | Bolt | |
| 14 | 5***9 | Nut | |
| 15 | 5***5 | Plain washer | |
| 16 | 3***3 | Press plate | |
| 17 | 5***1 | O-ring37.69x3.53 | |
| 18 | 5***4 | Bolt | |
| 19 | 1***7 | Hose assembly | |
| 20 | 3***5 | Steel pipe welding | |
| 21 | 3***4 | Steel pipe welding | |
| 22 | 3***6 | Tube clip | |
| 23 | 6***2 | Rubber pad | |
| 24 | 5***4 | Bolt | |
| 25 | 5***9 | Nut | |
| 26 | 5***5 | Washer | |
| 27 | 5***7 | Washer | |
| 28 | 5***9 | Washer 10 | |
| 29 | 3***9 | Steel pipe welding | |
| 30 | 3***0 | Steel pipe welding | |
| 31 | 5***1 | O-ring 95x5.3 | |
| 32 | 5***1 | O-ring 71x5.3 | |
| 33 | 3***1 | Boom cylinder connecting seal seat | |
| 34 | 1***0 | Oil cylinder | |
| 35 | 3***5 | Steel pipe welding | |
| 36 | 3***6 | Steel pipe welding | |
| 37 | 3***8 | Steel pipe welding | |
| 38 | 3***7 | Steel pipe welding |
