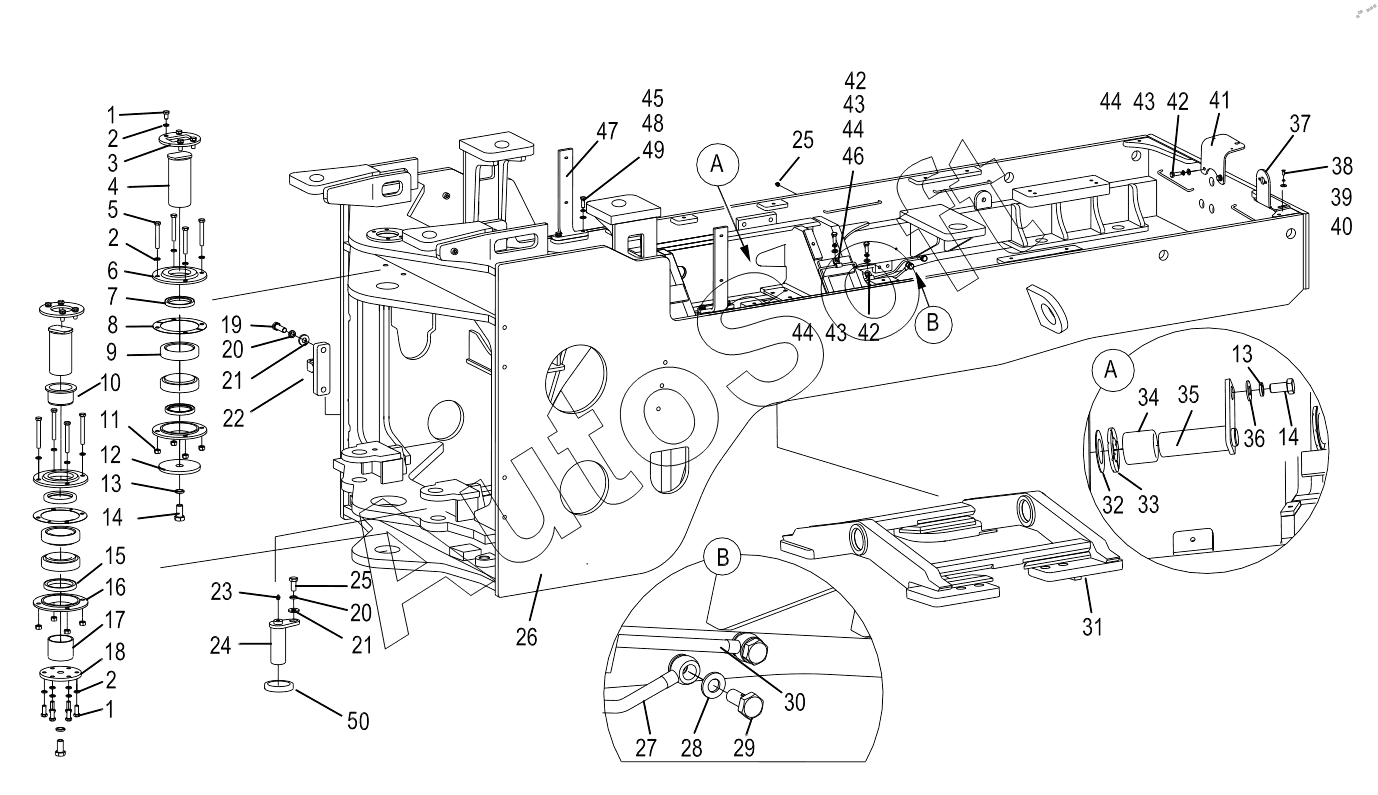

Каталог запасных частей к технике: Lonking (LongGong) ZL50NC (2015). REAR FRAME (30810900323)
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
42
42
43
43
43
44
44
44
45
46
47
48
49
50
14
14
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
1
1
15
16
17
18
19
20
20
21
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Bolt | |
| 2 | 5***7 | Spring lock washer | |
| 3 | 3***4 | Press plate | |
| 4 | 6***7 | Articulated pin | |
| 5 | 5***4 | Bolt M12x110 | |
| 6 | 3***3 | Upper bearing cover | |
| 7 | 5***1 | Seal ring FB75x100x12 | |
| 8 | 6***4 | Adjusting pad | |
| 9 | 5***1 | Bearing 32215 | |
| 10 | 3***0 | Upper shaft sleeve | |
| 11 | 5***9 | Nut | |
| 12 | 3***5 | End cover | |
| 13 | 5***7 | Washer | |
| 14 | 5***4 | Bolt M20x35 | |
| 15 | 5***1 | Seal ring FB85x110x12 | |
| 16 | 3***2 | Lower bearing cover | |
| 17 | 3***1 | Lower shaft sleeve | |
| 18 | 3***7 | Lower end cover | |
| 19 | 5***4 | Bolt M16x50 | |
| 20 | 5***7 | Spring lock washer | |
| 21 | 5***5 | Washer | |
| 22 | 3***2 | Welding of oil tank fixing seat | |
| 23 | 5***1 | Oil cup | |
| 24 | 3***7 | Rear steering pin shaft welding | |
| 25 | 5***4 | Bolt | |
| 26 | 3***5 | Rear frame welding | |
| 27 | 3***5 | Welding of oil inlet pipe 2 of subframe | |
| 28 | 6***9 | Washer 10 | |
| 29 | 3***7 | Bolt | |
| 30 | 3***4 | Welding of oil inlet pipe 1 of subframe | |
| 31 | 3***5 | Welding of swing span | |
| 32 | 3***8 | Swing span adjusting shim | |
| 33 | 3***5 | Copper gasket | |
| 34 | 6***8 | Auxiliary frame pin shaft sleeve | |
| 35 | 3***9 | Welding of swing span pin | |
| 36 | 5***5 | Washer | |
| 37 | 3***0 | Power switch Mounting plate | |
| 38 | 5***4 | Bolt | |
| 39 | 5***5 | Plain washer | |
| 40 | 5***7 | Spring lock washer | |
| 41 | 3***1 | Buzzer fixing plate | |
| 42 | 5***4 | Bolt | |
| 43 | 5***7 | Washer | |
| 44 | 5***5 | Washer | |
| 45 | 5***5 | Plain washer | |
| 46 | 6***1 | Filler pipe clip assembly | |
| 47 | 3***9 | Cover plate bracket | |
| 48 | 5***4 | Bolt | |
| 49 | 5***7 | Spring lock washer | |
| 50 | 3***6 | Rear sleeve for steering cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
