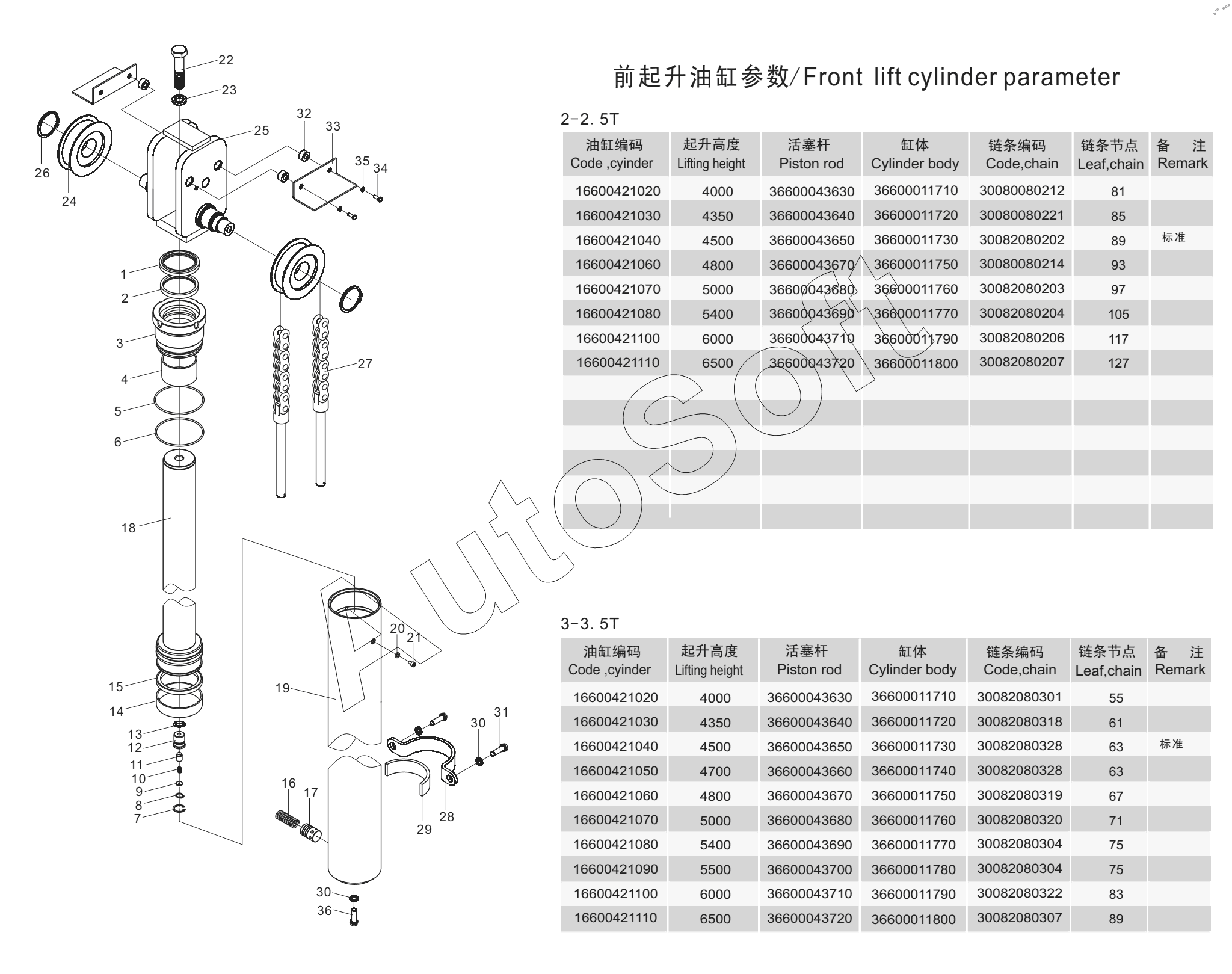

Каталог запасных частей к технике: Lonking (LongGong) LG20, LG25, LG30, LG35 (2013). Front lift cylinder (full free 3-stage mast)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Dust ring | |
| 2 | 5***1 | Seal ring 60x70x9 | |
| 3 | 3***0 | Guide sleeve | |
| 4 | 5***1 | Steel- backed bearing | |
| 5 | 5***1 | O-ring 86x3 | |
| 6 | 5***4 | O-ring 79.4x3.1 | |
| 7 | 5***7 | Snap ring 22 | |
| 8 | 5***7 | Snap ring 12 | |
| 9 | 3***0 | One way valve collar | |
| 10 | 3***0 | One way valve spring | |
| 11 | 3***0 | One way valve valve core | |
| 12 | 3***0 | One way valve body | |
| 13 | 5***4 | O-ring 15.8x2.4 | |
| 14 | 5***1 | Pivot ring 80x85x20 | |
| 15 | 5***1 | Seal ring 85x70x7.5 | |
| 16 | 3***0 | Spring | |
| 17 | 3***0 | Slide valve | |
| 18 | 3***0 | Piston& piston rod element | |
| 19 | 3***0 | Cylinder | |
| 20 | 5***1 | Washer | |
| 21 | 5***6 | Screw M5x8 | |
| 22 | 5***4 | Bolt | |
| 23 | 5***7 | Spring lock washer | |
| 24 | 3***0 | Chain wheel | |
| 25 | 3***0 | Cylinder head weldment | |
| 25 | 3***2 | Cylinder head weldment | |
| 26 | 5***7 | Shaft Snap | |
| 27 | 3***2 | Chain assembly | |
| 27 | 3***8 | Chain assembly | |
| 28 | 3***0 | Fixed clip of front cylinder | |
| 29 | 3***1 | Rubber gasket | |
| 30 | 5***7 | Spring lock washer | |
| 31 | 5***4 | Bolt | |
| 32 | 3***0 | Washer | |
| 33 | 3***8 | Chain guide plate | |
| 34 | 5***4 | Bolt | |
| 35 | 5***7 | Washer | |
| 36 | 5***4 | Bolt M12x1.25x30 |
