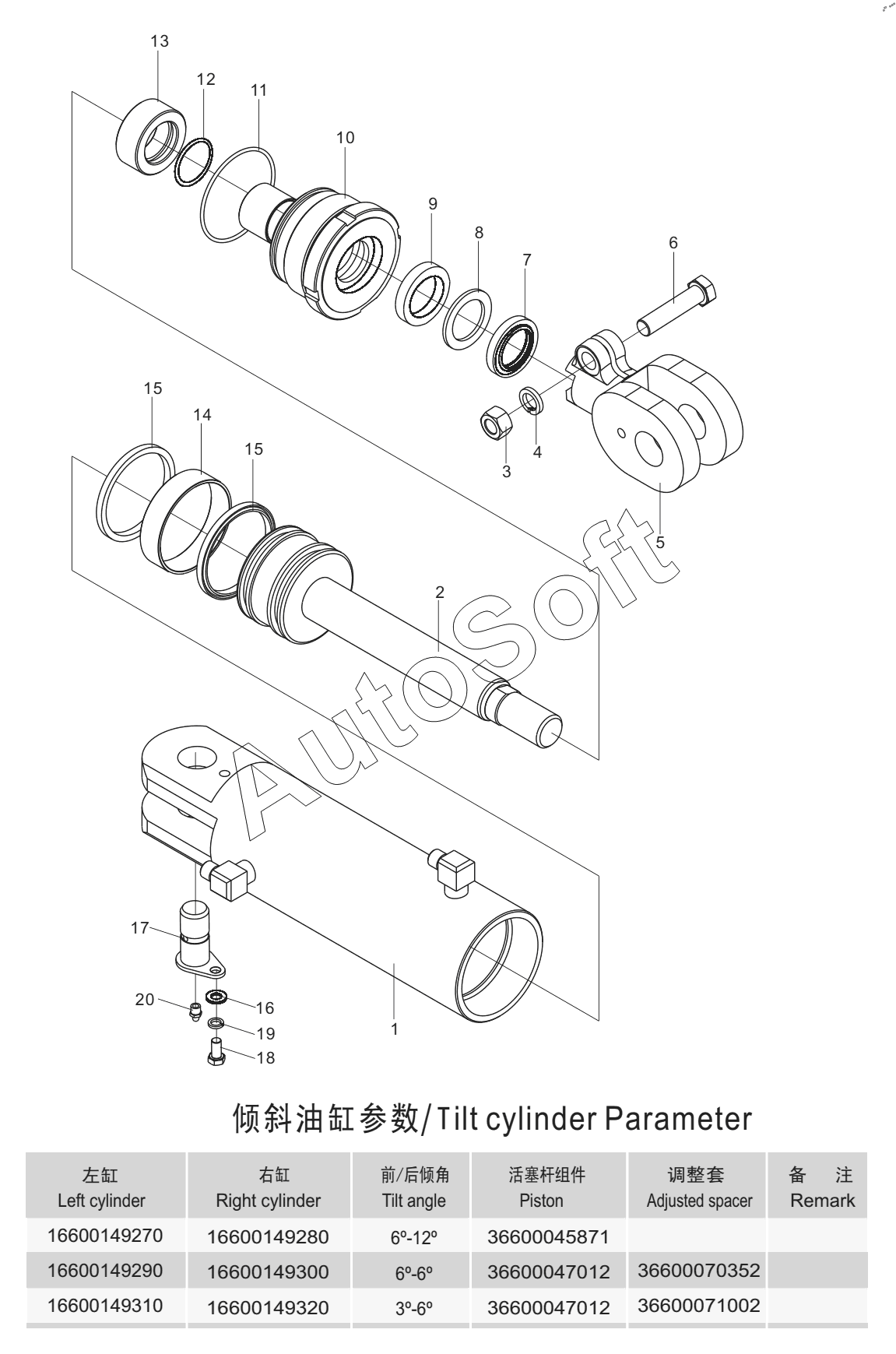

Каталог запасных частей к технике: Lonking (LongGong) LG20, LG25, LG30, LG35 (2013). Tilt cylinder assembly
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Left cylinder | |
| 1 | 3***1 | Right cylinder | |
| 10 | 3***0 | Guide sleeve | |
| 11 | 5***4 | O-ring 74.4x3.1 | |
| 12 | 5***4 | O-ring 34.4x3.1 | |
| 13 | 3***0 | Spacer | |
| 14 | 5***1 | Pivot ring 75x80x20 | |
| 15 | 5***1 | Piston Seal ring | |
| 16 | 5***5 | Plain washer | |
| 17 | 3***1 | Pin shaft weldment | |
| 18 | 5***4 | Bolt | |
| 19 | 5***7 | Spring lock washer | |
| 2 | 3***1 | Piston rod | |
| 20 | 5***1 | Oil cup | |
| 3 | 5***9 | Nut | |
| 4 | 5***7 | Spring lock washer | |
| 5 | 3***0 | Rod head | |
| 6 | 5***4 | Bolt M14x1.5x55 | |
| 7 | 5***1 | Dust ring 35x47x7 | |
| 8 | 5***1 | Snap ring 35x45x3 | |
| 9 | 5***1 | Seal ring 35x45x9 | |
| A | 1***0 | Left tilt cylinder | |
| B | 1***0 | Right tilt cylinder |
