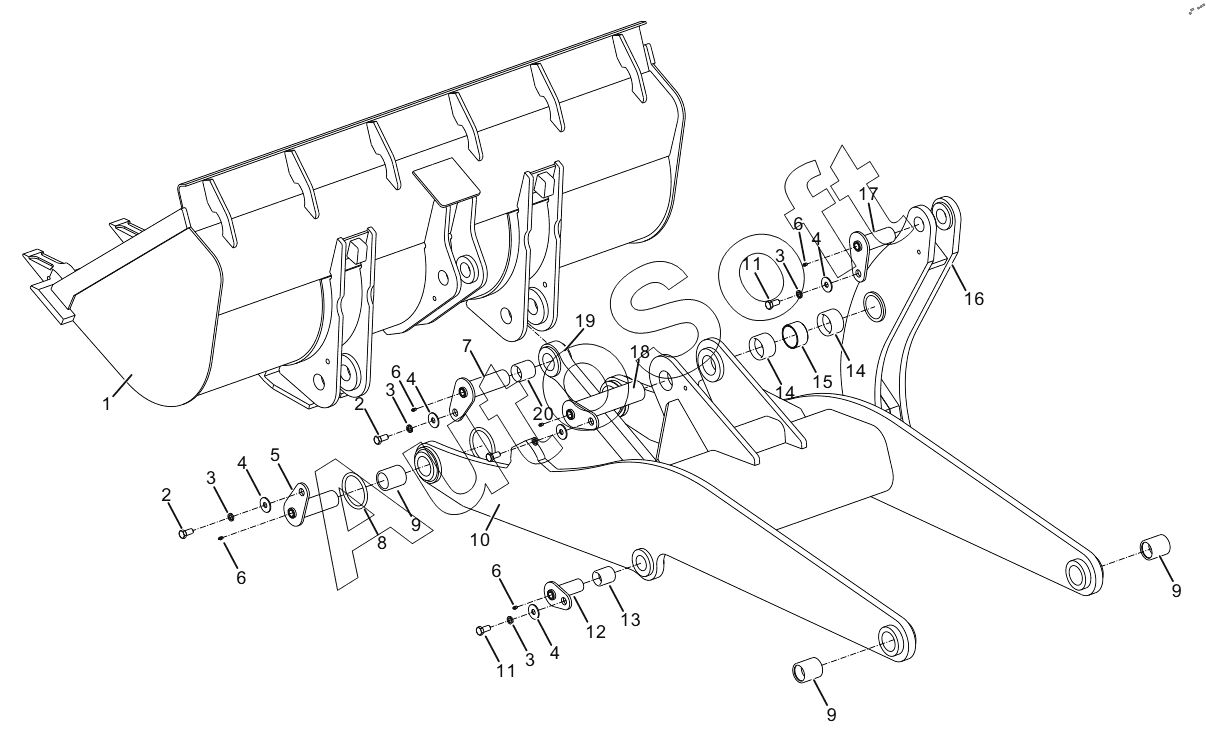

Каталог запасных частей к технике: Lonking (LongGong) CDM-833. MOUNTING SYSTEM (30811900259)

1
2
2
3
3
3
3
4
4
4
4
5
6
6
6
6
7
8
9
9
9
10
11
11
12
13
14
14
15
16
17
18
19
20
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
30811000526 | 3***6 | Lift cylinder lower pin weldment | |
30811000527 | 3***7 | Bucket upper pin weldment | |
30811001500 | 3***0 | Welding of bucket lower pin shaft | |
30873900005 | 3***5 | 30873900005 | |
30873900013 | 3***3 | 30873900013 | |
30873900014 | 3***4 | 30873900014 | |
1 | 3***3 | Bucket assembly | |
2 | 5***4 | Bolt M20x35 | |
3 | 5***7 | Washer | |
4 | 5***1 | Washer 20 | |
5 | 3***5 | Welding of bucket lower pin shaft | |
6 | 5***1 | Oil cup | |
7 | 3***9 | Welding of bucket upper pin shaft | |
8 | 6***8 | O-sealing ring | |
9 | 6***9 | Lift arm lower shaft sleeve | |
10 | 3***8 | Lifting arm | |
11 | 5***4 | Bolt M20 x 40 | |
12 | 3***8 | Welding of boom cylinder upper pin shaft | |
13 | 6***2 | Sleeve | |
14 | 6***8 | Lift arm upper shaft sleeve | |
15 | 3***6 | Tilt arm isolation sleeve | |
16 | 3***2 | Swing arm | |
17 | 3***7 | Welding of end point pin shaft of rocker arm | |
18 | P***P | Bolt coupling rocker arm | |
19 | 3***9 | Pull rod weldment | |
20 | 6***3 | Pull rod shaft sleeve |
