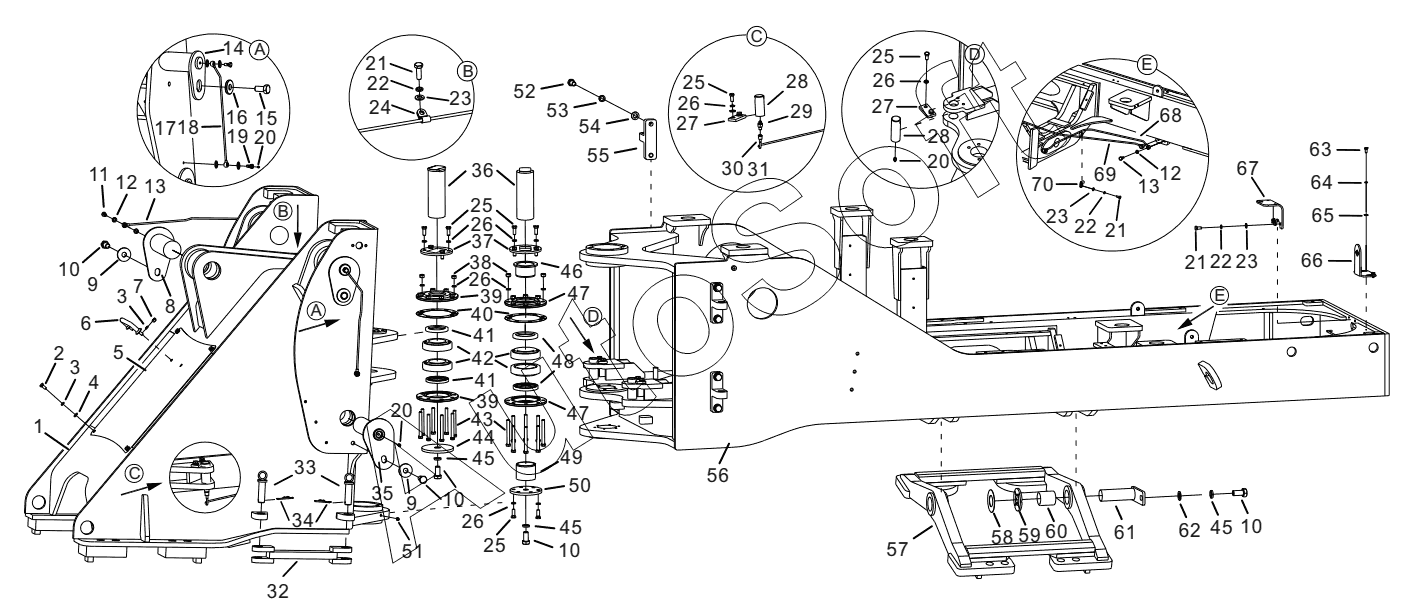

Каталог запасных частей к технике: Lonking (LongGong) CDM-853N.00I (2017). FRAME ASSEMBLY (30810900365)
45
45
45
53
52
51
50
49
48
47
47
46
54
44
43
42
41
41
40
39
39
38
37
62
70
69
68
67
66
65
64
63
36
61
60
59
58
57
56
55
10
10
10
10
18
17
16
15
14
13
13
12
12
11
19
9
9
8
7
6
5
4
3
3
2
27
27
35
34
33
32
31
30
29
28
28
1
26
26
26
26
26
25
25
25
25
24
23
23
23
22
22
22
21
21
21
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Front frame welding | |
| 2 | 5***4 | Bolt | |
| 3 | 5***7 | Spring lock washer | |
| 4 | 5***5 | Plain washer | |
| 5 | 3***3 | Cover plate | |
| 6 | 6***1 | Handrail assembly | |
| 7 | 5***9 | Nut | |
| 8 | 3***2 | Welding of rear pin shaft of bucket cylinder | |
| 9 | 3***9 | Washer 20 | |
| 10 | 5***4 | Bolt M20x35 | |
| 11 | 3***7 | Bolt | |
| 12 | 6***9 | Washer 10 | |
| 13 | 3***8 | Filler pipe welding of tilt cylinder pin shaft | |
| 14 | 3***9 | Welding of boom upper pin shaft | |
| 15 | 5***4 | Bolt M16x25 | |
| 16 | 3***8 | Washer 16 | |
| 17 | 3***6 | Welding of filler pipe of pin shaft of boom | |
| 18 | 3***7 | Welding of filler pipe of pin shaft of boom | |
| 19 | 3***0 | Flow nipple bolt | |
| 20 | 5***1 | Oil cup | |
| 21 | 5***4 | Bolt | |
| 22 | 5***7 | Washer | |
| 23 | 5***5 | Washer | |
| 24 | 6***1 | Filler pipe clip assembly | |
| 25 | 5***4 | Bolt | |
| 26 | 5***7 | Spring lock washer | |
| 27 | 3***2 | Card board | |
| 28 | 6***1 | Steering pin | |
| 29 | 3***3 | Feed connector | |
| 30 | 3***2 | Welding of the filler pipe of right steering pin | |
| 31 | 3***1 | Welding of the filler pipe of left steering pin | |
| 32 | 3***0 | Fixing rod welding | |
| 33 | 3***2 | Pin shaft welding | |
| 34 | 5***1 | Double layer compound spring cotter pin 4x44 | |
| 35 | 3***0 | Welding of boom cylinder rear pin shaft | |
| 36 | 6***7 | Articulated pin | |
| 37 | 3***4 | Press plate | |
| 38 | 5***9 | Nut | |
| 39 | 3***3 | Upper bearing cover | |
| 40 | 6***4 | Adjusting pad | |
| 41 | 5***1 | Seal ring FB75x100x12 | |
| 42 | 5***1 | Bearing 32215 | |
| 43 | 5***4 | Bolt M12x110 | |
| 44 | 3***5 | End cover | |
| 45 | 5***7 | Washer | |
| 46 | 3***3 | Upper shaft sleeve | |
| 47 | 3***2 | Lower bearing cover | |
| 48 | 5***1 | Seal ring FB85x110x12 | |
| 49 | 3***4 | Lower shaft sleeve | |
| 50 | 3***7 | Lower end cover | |
| 51 | 5***1 | Oil cup 45°M10x1 | |
| 52 | 5***4 | Bolt M16x50 | |
| 53 | 5***7 | Spring lock washer | |
| 54 | 5***5 | Washer | |
| 55 | 3***2 | Welding of oil tank fixing seat | |
| 56 | 3***3 | Rear frame welding | |
| 57 | 3***3 | Welding of swing span | |
| 58 | 3***8 | Adjusting pad | |
| 59 | 6***3 | Copper gasket | |
| 60 | 6***2 | Sleeve | |
| 61 | 3***0 | Welding of swing span pin | |
| 62 | 5***5 | Washer | |
| 63 | 5***4 | Bolt | |
| 64 | 5***7 | Spring lock washer | |
| 65 | 5***1 | Plain washer | |
| 66 | 3***0 | Power switch Mounting plate | |
| 67 | 3***1 | Buzzer fixing plate | |
| 68 | 3***8 | Oil charging pipe welding of swing frame | |
| 69 | 3***9 | Oil charging pipe welding of swing frame | |
| 70 | 3***1 | Tube clip |
