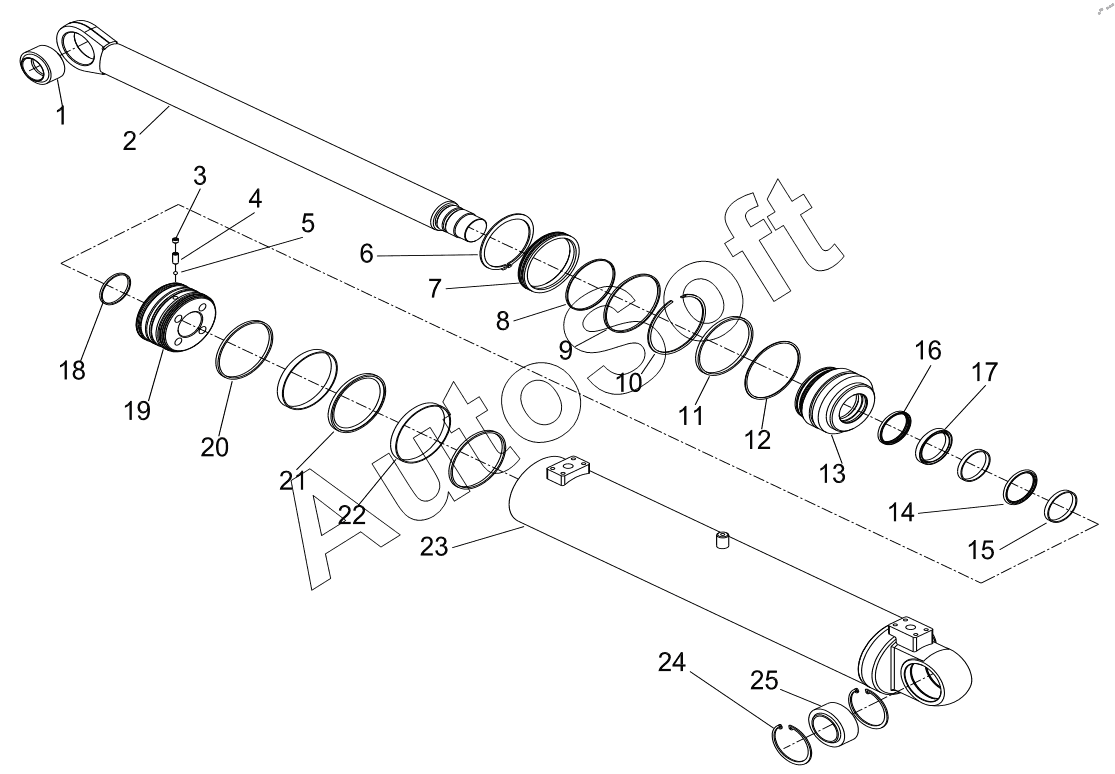

Каталог запасных частей к технике: Lonking (LongGong) CDM-853N.00I (2017). BOOM CYLINDER (16608100270)
14
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36608990700 | 3***0 | Seal bag | |
| 1 | 5***1 | Joint bearing GE60ES-C3 | |
| 2 | 3***0 | Piston rod | |
| 3 | 5***7 | Screw M12x10 | |
| 4 | 5***7 | Screw M12x28 | |
| 5 | 5***2 | Steal ball 8 | |
| 6 | 5***7 | Retaining ring 140 | |
| 7 | 3***0 | Ring | |
| 8 | 5***3 | O-ring 133.02x2.62 | |
| 9 | 5***3 | O-ring 151.99x3.53 | |
| 10 | 3***0 | Spring retaining ring | |
| 11 | 5***1 | Retaining ring 151x160x1.52 | |
| 12 | 5***3 | O-ring 148.59x5.33 | |
| 13 | 3***0 | Guide sleeve | |
| 14 | 5***2 | Buffer ring 80x95.5x6.3 | |
| 15 | 5***1 | Support ring 80x85x9.7 | |
| 16 | 5***1 | Scraper seal 80x90x7 | |
| 17 | 5***1 | Shaft seal ring 80x95x12.5 | |
| 18 | 5***3 | O-ring 78.97x3.53 | |
| 19 | 3***0 | Piston | |
| 20 | 5***1 | Decontamination ring 160x152x6.2 | |
| 21 | 5***1 | Piston sealing ring 160x139x8 | |
| 22 | 5***3 | Support ring 155x160x15 | |
| 23 | 3***0 | Cylinder housing | |
| 24 | 5***7 | Circlip 105 | |
| 25 | 5***1 | Joint bearings GE70ES-C3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
