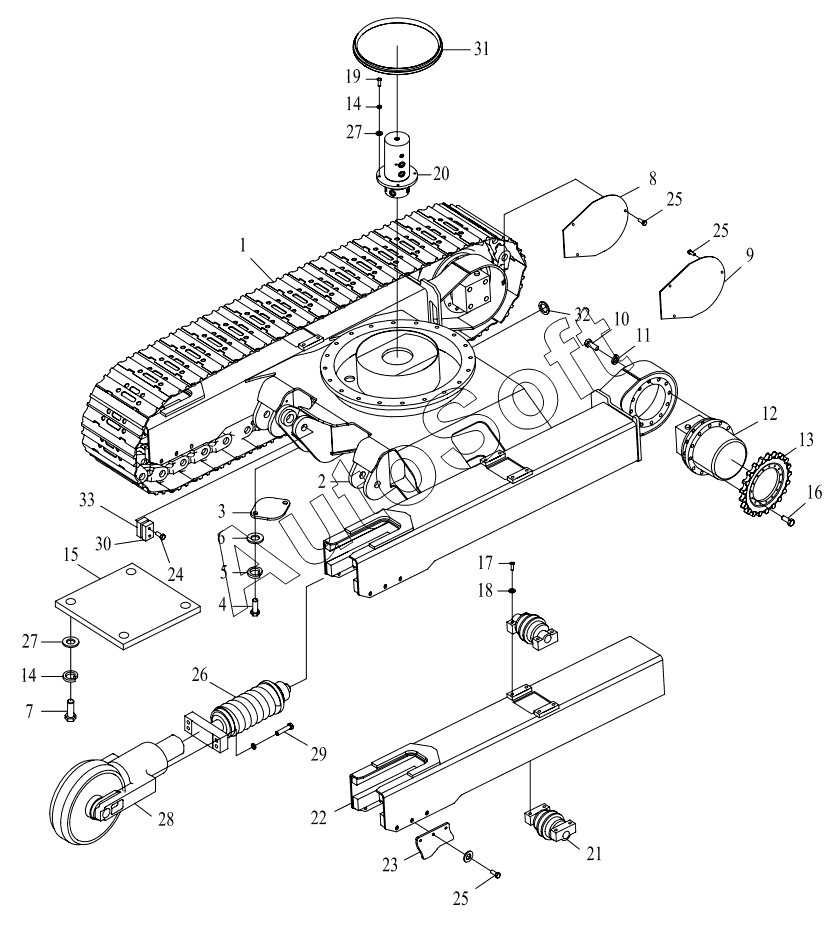

Каталог запасных частей к технике: Lonking (LongGong) CDM-6065 (2013). UNDERCARRIAGE ASSY
26
18
19
20
21
22
23
24
25
25
25
17
27
27
28
29
30
31
32
33
1
16
15
14
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | TRACK ASS'Y | |
| 2 | 3***3 | TRACK FRAME ASS'Y | |
| 3 | 3***1 | GREASE COVERING | |
| 4 | 5***2 | BOLT M6x20 | |
| 5 | 5***7 | Spring lock washer | |
| 6 | 5***5 | Plain washer | |
| 7 | 5***2 | BOLT M10x20 | |
| 8 | 3***9 | TRAVEL REDUCTOR COVER R.H. | |
| 9 | 3***0 | TRAVEL REDUCTOR COVER L.H. | |
| 10 | 5***2 | BOLT M14x40 | |
| 11 | 5***2 | WASHER 14 | |
| 12 | 1***1 | TRAVEL MOTOR ASS'Y | |
| 13 | 1***3 | DRIVING WHEEL | |
| 14 | 5***7 | Spring lock washer | |
| 15 | 3***0 | BOTTOM COVER, SWING CENTER | |
| 16 | 5***8 | Bolt | |
| 17 | 5***8 | BOLT M12x65 | |
| 18 | 5***2 | WASHER 12 | |
| 19 | 5***2 | BOLTM10x30 | |
| 20 | 6***3 | CENTRAL SWING CONNECTOR | |
| 21 | 1***3 | TRACK ROLLER ASS'Y | |
| 22 | 3***9 | TRACK GUARD R.H. | |
| 23 | 3***0 | TRACK GUARD L.H. | |
| 24 | 5***1 | BOLT M10x70 | |
| 25 | 5***2 | BOLT M12x35 | |
| 26 | 6***4 | IDLER CUSHION ASS'Y | |
| 27 | 5***1 | WASHER 10 | |
| 28 | 6***0 | FRONT IDLER ASS'Y | |
| 29 | 5***5 | BOLT M12x1.25x60 | |
| 30 | 3***8 | PRESS PLATE | |
| 31 | 3***3 | RUBBER GASKET | |
| 32 | 3***2 | RUBBER GASKET | |
| 33 | 3***3 | PIPE CLAMP |
