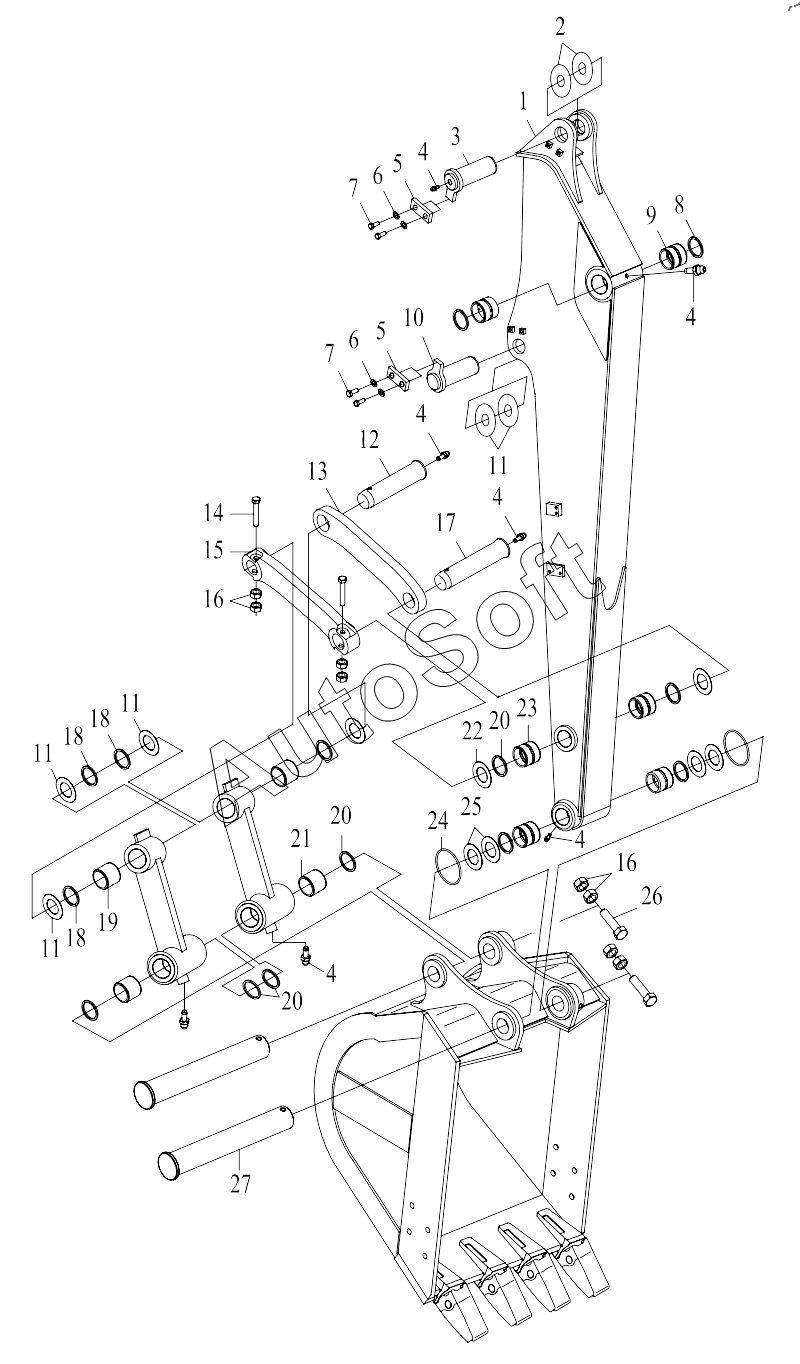

Каталог запасных частей к технике: Lonking (LongGong) CDM-6150 (2012). ARM ASSY

1
2
3
4
4
4
4
4
4
5
5
6
6
7
7
8
9
10
11
11
11
11
12
13
14
15
16
16
17
18
18
18
19
20
20
20
21
22
23
24
25
26
27
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 3***1 | ARM WELDING | |
2 | 3***3 | ADJUST SHIMS d71Чd120 | |
3 | 3***7 | PIN 3 | |
4 | 5***1 | Oil cup | |
5 | 3***6 | PLATE | |
6 | 5***1 | WASHER 12 | |
7 | 5***2 | BOLT M12x30 | |
8 | 6***3 | DUST SEAL Ф70x85x6 | |
9 | 3***4 | STEEL SLEEVE d70Чd85Ч74 | |
10 | 3***6 | PIN 2 | |
11 | 3***7 | ADJUST SHIMS d66Чd110 | |
12 | 3***0 | PIN 1 | |
13 | 3***9 | LINK, L.H. | |
14 | 5***1 | BOLT M16Ч120 | |
15 | 3***5 | LINK, R.H. | |
16 | 5***2 | NUT M16 | |
17 | 3***3 | PIN 4 | |
18 | 6***9 | DUST SEAL d65Чd80Ч6 | |
19 | 3***9 | STEEL SLEEVE 3 d65Чd80Ч58 | |
20 | 6***0 | DUST SEAL d60Чd75Ч6 | |
21 | 3***8 | STEEL SLEEVE 2 d60Чd75Ч94 | |
22 | 3***1 | ADJUST SHIMS d61Чd110 | |
23 | 3***5 | STEEL SLEEVE 1 d60Чd75Ч74 | |
24 | 5***5 | O-RING d128Ч7 | |
25 | 3***0 | ADJUST SHIMS d61Чd110 | |
26 | 5***1 | BOLT M16x150 | |
27 | 3***5 | PIN |
