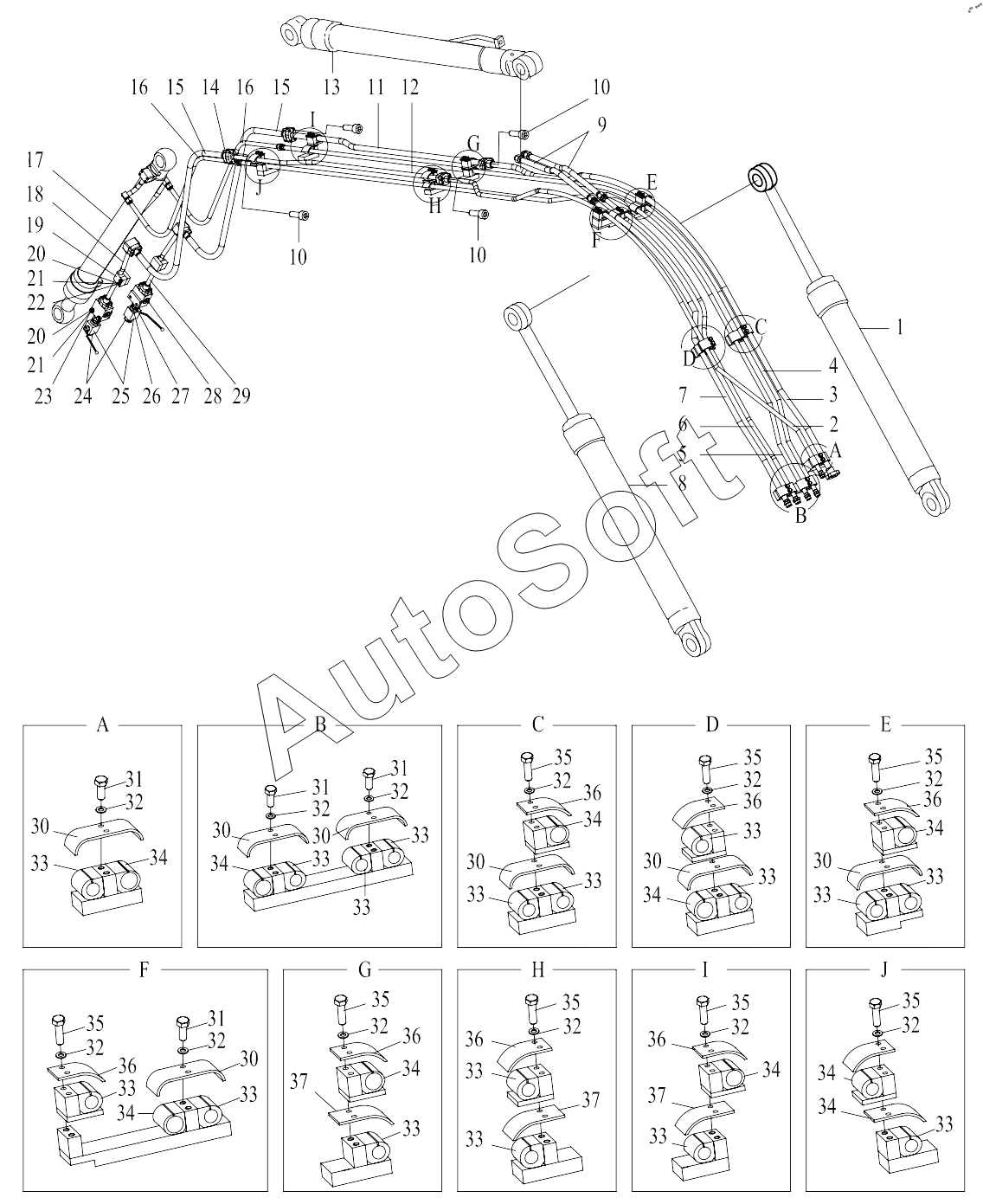

Каталог запасных частей к технике: Lonking (LongGong) CDM-6150 (2012). WORK EQUIPMENT LINES
29
20
20
21
21
22
23
24
25
26
27
28
19
30
30
30
30
30
30
30
31
31
31
31
32
32
32
32
32
32
32
32
32
32
32
32
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
34
34
34
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
36
36
36
36
36
36
36
37
37
37
10
10
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | BOOM CYLINDER R.H. | |
| 2 | L***A | PIPE ASS'Y 5 | |
| 3 | L***4 | PIPE ASS'Y 2 | |
| 4 | L***A | PIPE ASS'Y 4 | |
| 5 | L***A | PIPE ASS'Y 3 | |
| 6 | L***8 | PIPE ASS'Y 6 | |
| 7 | L***A | PIPE ASS'Y 7 | |
| 8 | H***1 | BOOM CYLINDER L.H. | |
| 9 | F***0 | HOSE ASS'Y | |
| 10 | G***1 | Screw | |
| 11 | L***3 | PIPE ASS'Y 1 | |
| 12 | L***0 | PIPE ASS'Y 8 | |
| 13 | H***1 | ARM CYLINDER | |
| 14 | M***2 | FLANGE COMPONENT | |
| 15 | F***0 | HOSE ASS'Y | |
| 16 | F***0 | HOSE ASS'Y | |
| 17 | H***1 | HOSE ASS'Y | |
| 18 | L***3 | PIPE 1 | |
| 19 | L***6 | PIPE CLAMP | |
| 20 | G***1 | Washer | |
| 21 | G***3 | Washer | |
| 22 | G***2 | Bolt | |
| 23 | G***2 | Bolt | |
| 24 | V***C | PLUG | |
| 25 | K***0 | BALL VALVE | |
| 26 | E***C | COMBINED CONNECTOR | |
| 27 | G***C | END STRAIGHT CONNECTOR | |
| 28 | L***5 | VALVE BLOCK | |
| 29 | L***4 | PIPE 2 | |
| 30 | L***6 | PIPE CLAMP 3 | |
| 31 | G***3 | Bolt | |
| 32 | G***3 | Washer | |
| 33 | L***5 | RUBBER SLEEVE | |
| 34 | L***3 | RUBBER SLEEVE | |
| 35 | G***2 | Bolt | |
| 36 | L***2 | PIPE CLAMP 1 | |
| 37 | L***4 | PIPE CLAMP 2 |
