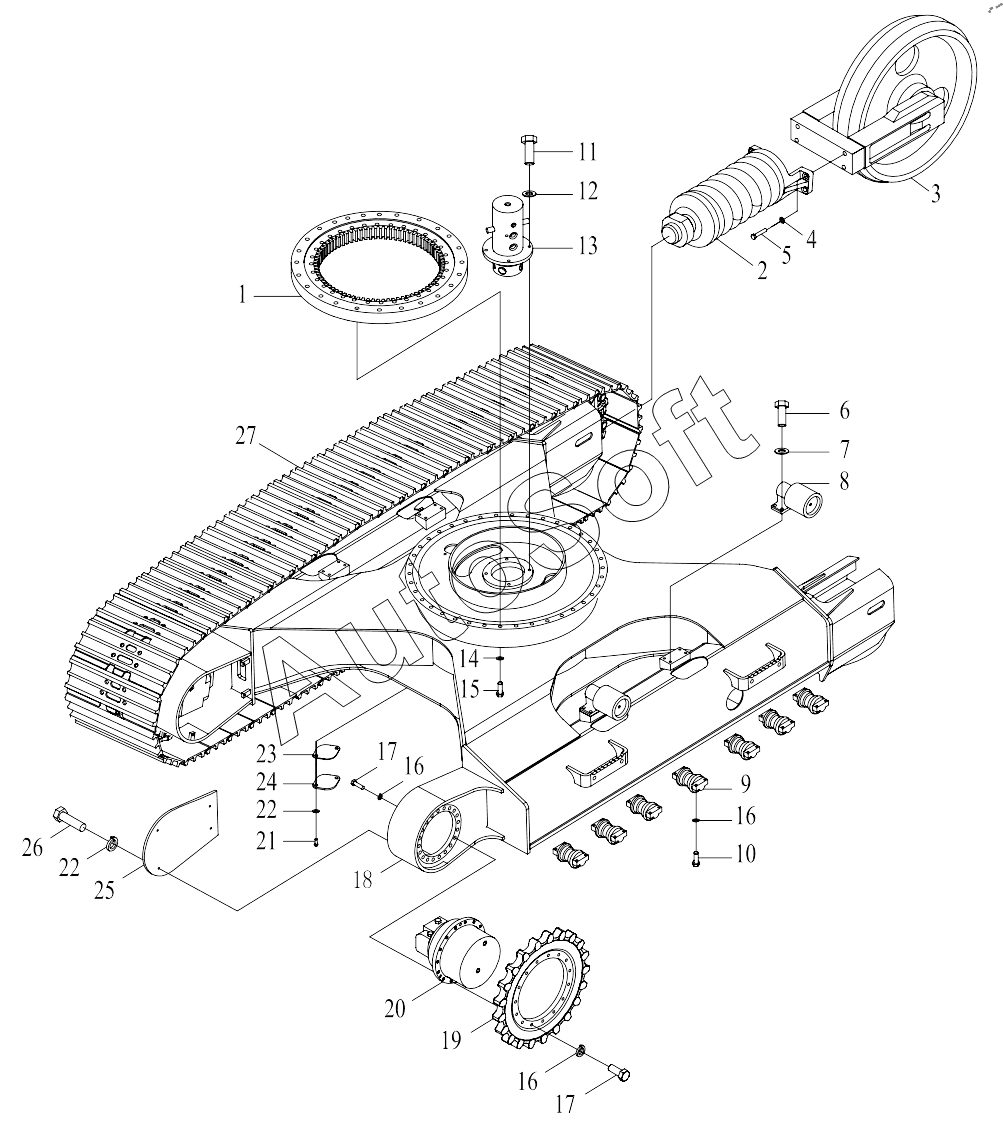

Каталог запасных частей к технике: Lonking (LongGong) CDM-6150 (2012). UNDERCARRIAGE ASSY

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
19
20
21
22
22
23
24
25
26
27
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 6***7 | SWING CIRCLE | |
2 | 6***9 | IDLER CUSHION | |
3 | 6***1 | FRONT IDLER | |
4 | 5***2 | WASHER 14 | |
5 | 5***1 | BOLT M14Ч80 | |
6 | 5***2 | BOLT M12x30 | |
7 | 5***2 | WASHER 12 | |
8 | 6***9 | CARRIER ROLLER | |
9 | 6***3 | TRACK ROLLER | |
10 | 5***2 | BOLT M16x70 | |
11 | 5***2 | BOLT M14x40 | |
12 | 5***2 | WASHER 14 | |
13 | 6***1 | CENTRAL SWING CONNECTOR | |
14 | 5***2 | WASHER 20 | |
15 | 5***2 | BOLT M20Ч30 | |
16 | 5***2 | WASHER 16 | |
17 | 5***2 | BOLT M16x45 | |
18 | 3***2 | TRACK FRAME | |
19 | 6***6 | DRIVING WHEEL | |
20 | 6***0 | TRAVEL MOTOR | |
21 | 5***2 | BOLTM10x30 | |
22 | 5***2 | WASHER 12 | |
23 | 3***0 | CUSHION | |
24 | 3***8 | LOWER GREASE COVERING | |
25 | 3***7 | COVER BOARD | |
26 | 5***2 | BOLT M10x20 | |
27 | 1***1 | TRACK ASS'Y |
