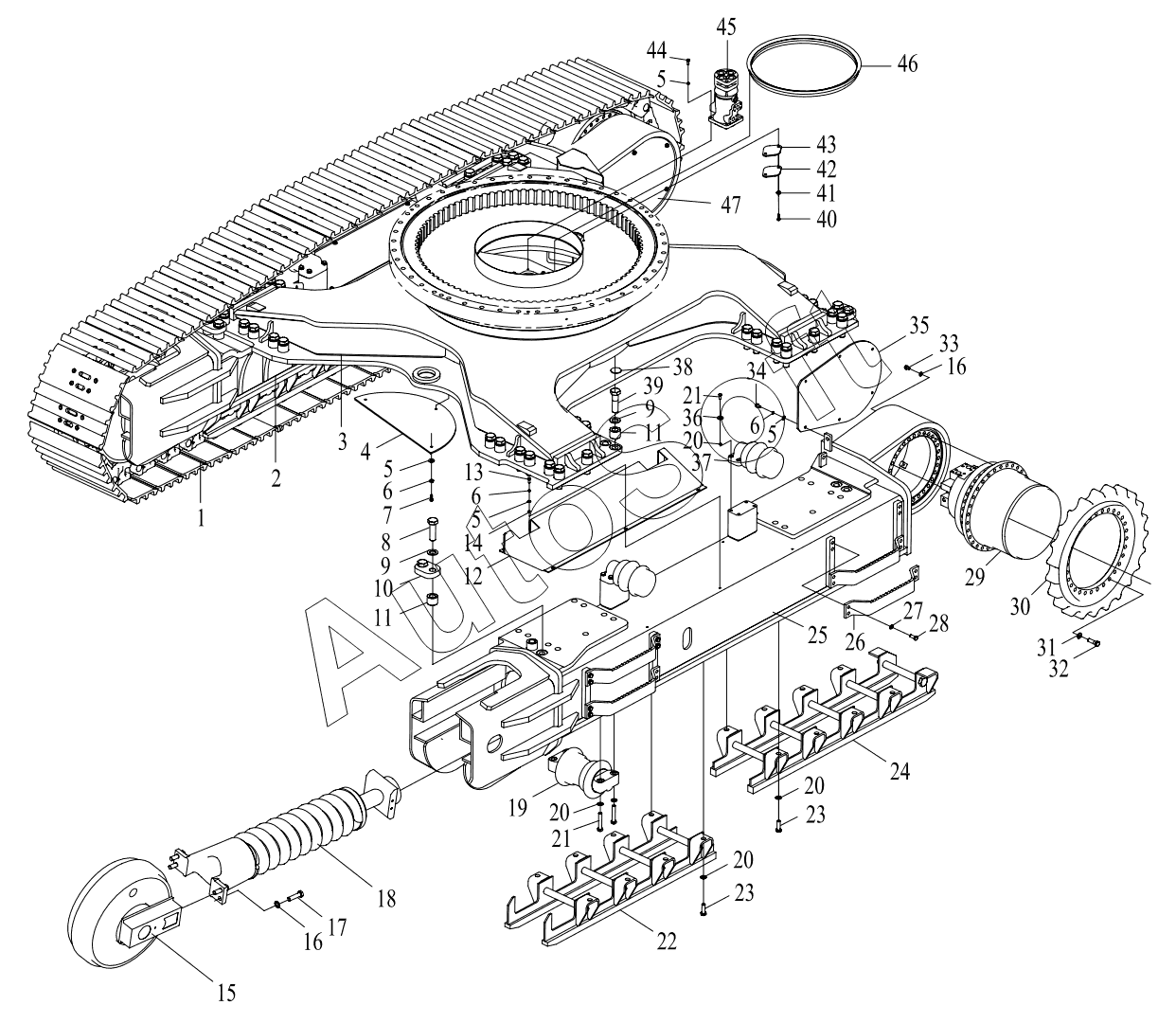

Каталог запасных частей к технике: Lonking (LongGong) CDM-6485H (2013). UNDERCARRIAGE ASSY I
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
3
4
5
5
5
5
6
6
6
7
8
9
9
10
11
11
12
1
14
15
16
16
17
18
19
20
20
20
20
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***7 | TRACK ASS'Y | |
| 2 | 3***9 | TRACK FRAME, R.H. | |
| 3 | 3***1 | MAIN TRACK FRAME | |
| 4 | 3***5 | BOTTOM COVER PLATE | |
| 5 | 5***1 | WASHER 12 | |
| 6 | 5***2 | WASHER 12 | |
| 7 | 5***2 | BOLT M12x40 | |
| 8 | 5***1 | BOLT M36x120 | |
| 9 | 5***2 | WASHER 36 | |
| 10 | 3***5 | BLOCK | |
| 11 | 3***6 | BUSH | |
| 12 | 3***7 | SOIL DUMPING BOARD | |
| 13 | 5***2 | BOLT M12x35 | |
| 14 | 3***0 | CUSHION | |
| 15 | 6***3 | FRONT IDLER ASS'Y | |
| 16 | 5***2 | WASHER 24 | |
| 17 | 5***1 | BOLT M24x85 | |
| 18 | 6***4 | IDLER CUSHION | |
| 19 | 6***7 | TRACK ROLLER | |
| 20 | 5***2 | WASHER 20 | |
| 21 | 5***1 | BOLT M20x110 | |
| 22 | 3***2 | TRACK LINK 2 | |
| 23 | 5***2 | BOLT M20x50 | |
| 24 | 3***9 | TRACK LINK 1 | |
| 25 | 3***7 | TRACK FRAME, L.H. | |
| 26 | 3***4 | FOOT STEP | |
| 27 | 5***1 | WASHER 16 | |
| 28 | 5***2 | BOLT M16x40 | |
| 29 | 1***1 | TRAVEL MOTOR & REDUCTOR | |
| 30 | 1***1 | DRIVING WHEEL | |
| 31 | 5***2 | WASHER 18 | |
| 32 | 5***0 | BOLT M18x1.5x80 | |
| 33 | 5***1 | BOLT M24x100 | |
| 34 | 5***2 | BOLT M12x25 | |
| 35 | 3***9 | COVER, MOTOR | |
| 36 | 5***2 | WASHER 16 | |
| 37 | 6***8 | TRACK ROLLER | |
| 38 | 6***9 | DRUM PLUG | |
| 39 | 5***1 | BOLT M36x130 | |
| 40 | 5***2 | BOLT M10x20 | |
| 41 | 5***1 | WASHER 10 | |
| 42 | 3***8 | RUBBER PAD | |
| 43 | 3***5 | GREASE COVERING | |
| 44 | 5***2 | BOLT M12x35 | |
| 45 | 6***6 | CENTRAL SWING CONNECTOR | |
| 46 | 3***0 | RUBBER SLEEVE | |
| 47 | 3***0 | COVER, MOTOR |
