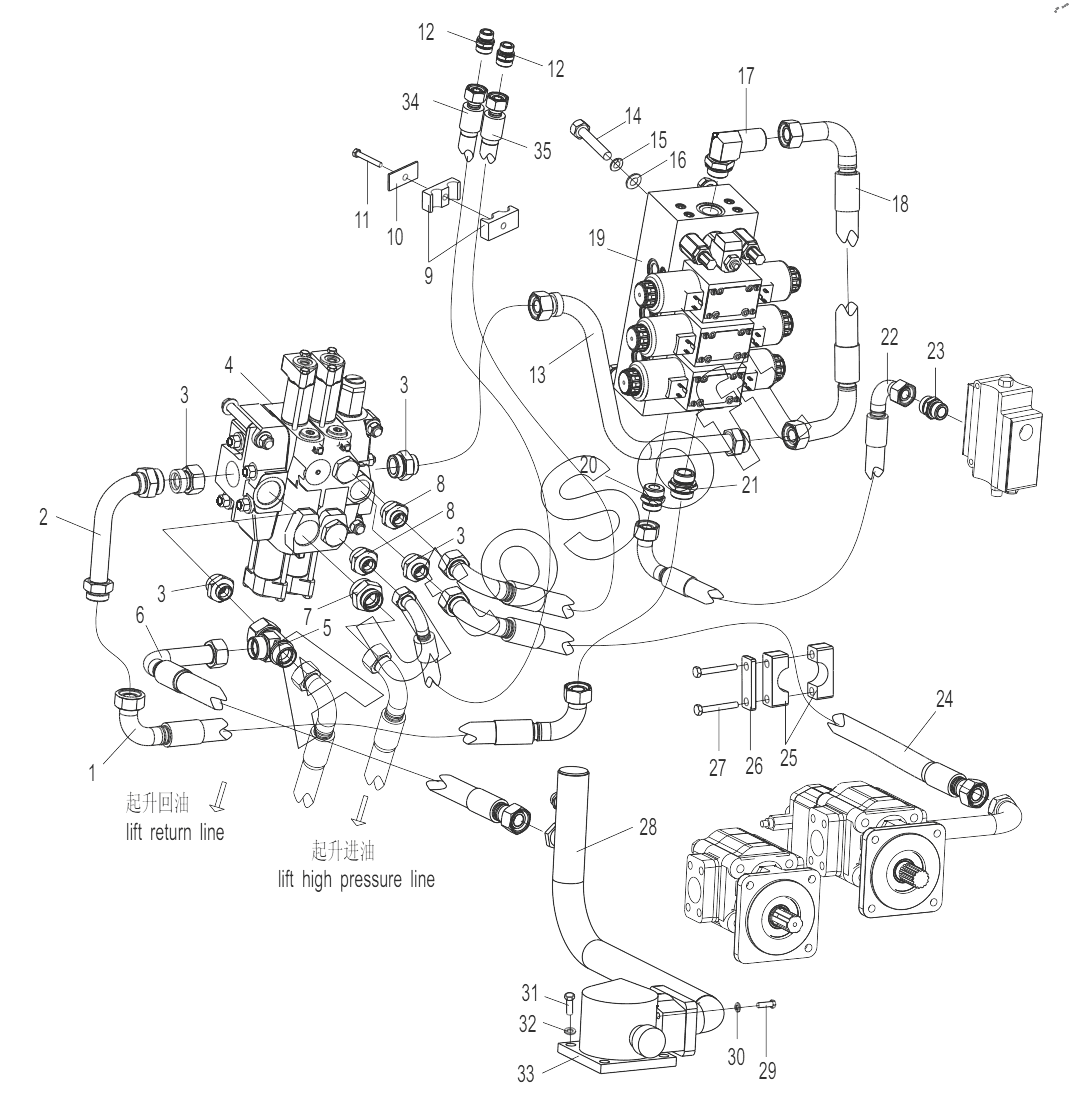

Каталог запасных частей к технике: Lonking (LongGong) LG-160DT (2012). Multi-way valve pipe system
1
2
3
3
3
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Hose, high pressure | |
| 2 | 3***2 | Tube weldment | |
| 3 | 1***5 | Adapter | |
| 4 | 6***9 | Multi-way Valve | |
| 5 | 1***7 | Adapter | |
| 6 | 1***4 | Hose, high pressure | |
| 7 | 1***1 | Adapter | |
| 8 | 1***8 | Adapter | |
| 9 | 6***9 | Clip | |
| 10 | 3***3 | Cover plate | |
| 11 | 5***4 | Bolt M8x60 | |
| 12 | 1***1 | Adapter | |
| 13 | 3***3 | Tube weldment | |
| 14 | 5***4 | Bolt M16x50 | |
| 15 | 5***7 | Spring lock washer | |
| 16 | 5***5 | Washer | |
| 17 | 1***3 | Adapter | |
| 18 | 1***6 | Hose, high pressure | |
| 19 | 6***5 | Electric valve | |
| 20 | 1***8 | Adapter | |
| 21 | 1***2 | Adapter | |
| 22 | 1***2 | Hose, high pressure | |
| 23 | 1***3 | Transition connector | |
| 24 | 1***3 | Hose, high pressure | |
| 25 | 6***1 | Clip | |
| 26 | 3***0 | Cover plate | |
| 27 | 5***4 | Bolt M10x75 | |
| 28 | 3***6 | Tube weldment | |
| 29 | 5***4 | Bolt | |
| 30 | 5***7 | Spring lock washer | |
| 31 | 5***4 | Bolt | |
| 32 | 5***7 | Spring lock washer | |
| 33 | 3***0 | Return line filter | |
| 34 | 1***8 | Hose, high pressure | |
| 35 | 1***7 | Hose, high pressure |
