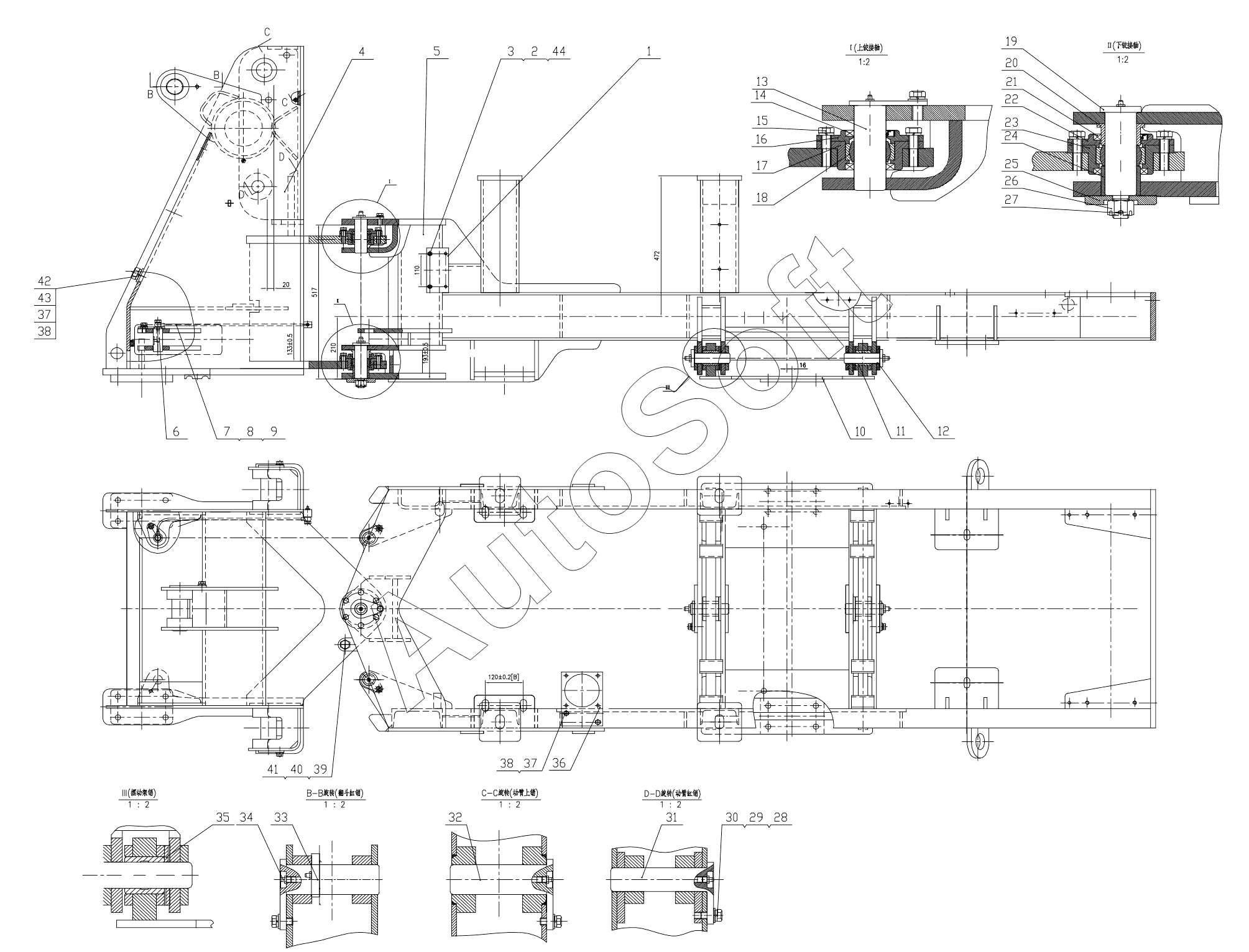

Каталог запасных частей к технике: Lonking (LongGong) CDM818D (2021). Frame system (LG818D.10I)
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
37
38
38
39
40
41
42
43
44
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | PRIORITY VALVE SECURING BOARD | |
| 2 | G***3 | Washer | |
| 3 | G***3 | Bolt | |
| 4 | L***1 | Front frame weldment | |
| 5 | L***2 | Rear frame weldment | |
| 6 | L***5 | STEERING CYLINDER PIN | |
| 7 | L***6 | FRONT STEERING PIN OIL FILLING PIPE | |
| 8 | L***2 | Bolt | |
| 9 | L***5 | Washer | |
| 10 | L***8 | OSCILLATING SUSPENSION | |
| 11 | L***2 | OSCILLATING SUSPENSION SHAFT SLEEVE | |
| 12 | L***9 | OSCILLATING SUSPENSION PIN | |
| 13 | L***0 | UPPER HITCH PIN | |
| 14 | G***1 | FB-type oil seal | |
| 15 | G***3 | Bolt | |
| 16 | L***3 | UPPER BEARING COVER | |
| 17 | L***4 | UPPER BEARING COVER | |
| 18 | G***3 | Joint bearing | |
| 19 | L***5 | LOWER BEARING PIN | |
| 20 | L***6 | LOWER HITCH PIN UPPER BUSH | |
| 21 | G***1 | FB-type oil seal | |
| 22 | L***7 | LOWER BEARING COVER | |
| 23 | L***8 | LOWER BEARING SEAT | |
| 24 | L***9 | LOWER HITCH PIN LOWER BUSH | |
| 25 | L***1 | SPACER | |
| 26 | G***9 | Nut | |
| 27 | G***1 | Cotter pin | |
| 28 | G***3 | Bolt | |
| 29 | G***1 | Washer | |
| 30 | G***3 | Washer | |
| 31 | L***1 | LIFT CYLINDER PIN | |
| 32 | L***2 | LIFT ARM UPPER PIN | |
| 33 | L***3 | TILT ARM PIN | |
| 34 | J***1 | Straight pressure oil cup | |
| 35 | L***2 | OSCILLATING SUSPENSION COPPER PAD | |
| 36 | L***3 | FIXING BOARD OF FILTER | |
| 37 | G***3 | Bolt | |
| 38 | G***3 | Washer | |
| 39 | G***2 | Bolt | |
| 40 | G***3 | Washer | |
| 41 | G***0 | Nut | |
| 42 | L***4 | Cover board | |
| 43 | G***1 | Washer | |
| 44 | G***1 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
