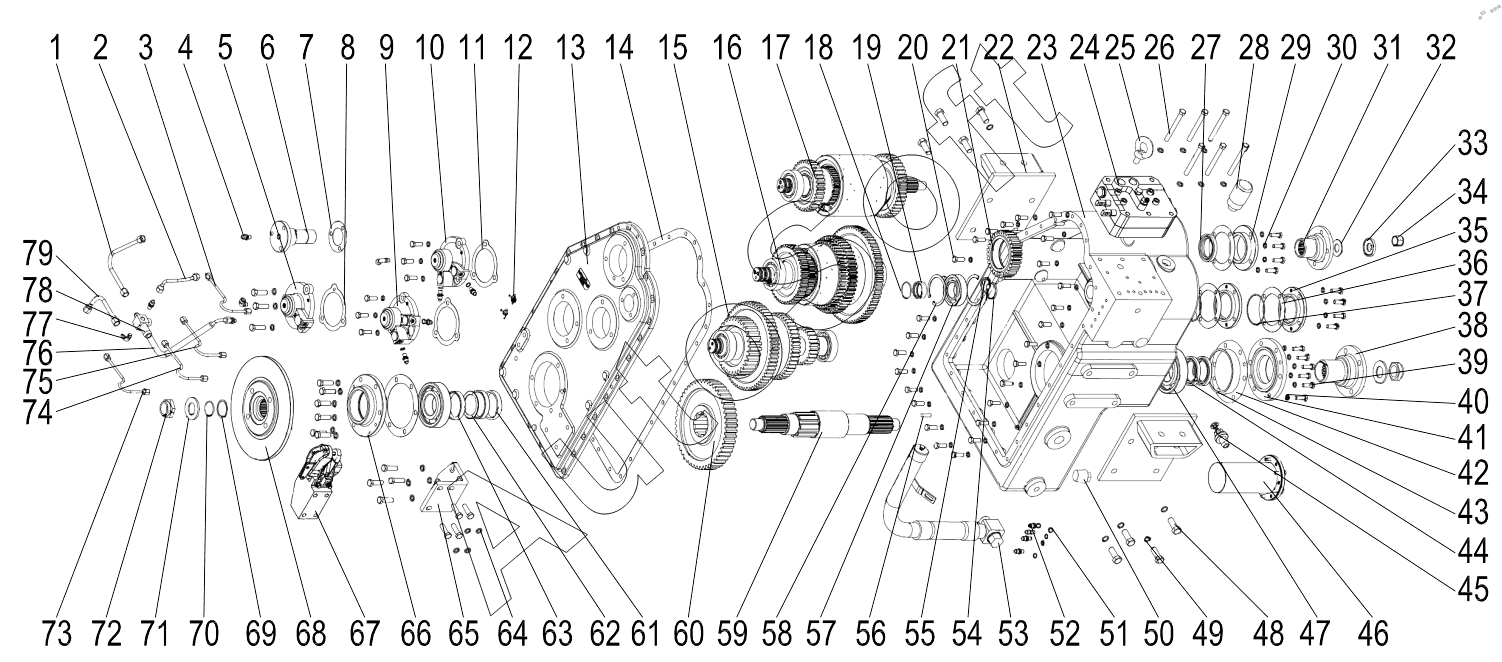

Каталог запасных частей к технике: Lonking (LongGong) CDM835EV.00I (2015). TRANSMISSION ASSEMBLY (ZL30E.5GV)
50
59
58
57
56
55
54
53
52
51
60
49
48
47
46
45
44
43
42
41
70
79
78
77
76
75
74
73
72
71
40
69
68
67
66
65
64
63
62
61
11
20
19
18
17
16
15
14
13
12
21
10
9
8
7
6
5
4
3
2
30
39
38
37
36
35
34
33
32
31
1
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***A | Shaft I lubrication oil pipe | |
| 2 | Z***A | Reverse gear lubrication oil pipe | |
| 3 | Z***A | Forward gear oil pipe | |
| 4 | G***6 | Connector A8/R1/4 | |
| 5 | Z***S | Third axle end cover assembly | |
| 6 | Z***6 | Reverse gear shaft | |
| 7 | Z***A | Seal gasket | |
| 8 | Z***0 | Seal gasket | |
| 9 | Z***S | Second axle end cover assembly | |
| 10 | Z***1 | First axle end cover | |
| 11 | Z***8 | Seal gasket | |
| 12 | 1***0 | Oil check plug | |
| 13 | Z***1 | Transmission case | |
| 14 | Z***3 | Seal gasket | |
| 15 | Z***S | Third axle clutch assembly | |
| 16 | Z***S | Second axle clutch assembly | |
| 17 | Z***S | First axle clutch assembly | |
| 18 | G***1 | O-ring | |
| 19 | Z***7 | Bush | |
| 20 | G***3 | Bolt | |
| 21 | Z***4 | Reverse gear | |
| 22 | Z***B | Bracket | |
| 23 | Z***1 | Transmission case | |
| 24 | Z***A | Electric control valve | |
| 25 | G***5 | Eye screw | |
| 26 | G***2 | Bolt | |
| 27 | H***6 | Frame Oil seal | |
| 28 | L***2 | Vent pipe assembly | |
| 29 | Z***S | Oil seal cover | |
| 30 | G***3 | Washer | |
| 31 | Z***7 | Input flange | |
| 32 | Z***0 | Rubber pad | |
| 33 | Z***5 | Washer | |
| 34 | J***0 | Nylon lock nut | |
| 35 | Z***S | End cover | |
| 36 | Z***2 | Seal gasket | |
| 37 | Z***9 | Adjusting washer | |
| 38 | Z***4 | Rear input flange | |
| 39 | G***3 | Bolt | |
| 40 | G***3 | Washer | |
| 41 | Z***3 | Rear bearing end cover | |
| 42 | Z***5 | Seal gasket | |
| 43 | Z***3 | Adjusting washer | |
| 44 | H***6 | Frame Oil seal | |
| 45 | Z***1 | Oil return control valve | |
| 46 | Z***7 | Filter assembly | |
| 47 | G***6 | Ball bearing | |
| 48 | G***2 | Bolt | |
| 49 | G***3 | Washer | |
| 50 | L***1 | Plug screw | |
| 51 | J***2 | Combined washer | |
| 52 | Z***3 | Adapter | |
| 53 | Z***3 | Oil filling pipe | |
| 54 | Z***5 | Bush | |
| 55 | G***1 | Sprag | |
| 56 | G***1 | Pin | |
| 57 | G***6 | Ball bearing | |
| 58 | G***1 | Sprag | |
| 59 | Z***A | Output shaft | |
| 60 | Z***A | Output driven gear | |
| 61 | Z***9 | Bush | |
| 62 | Z***2 | Bush | |
| 63 | H***6 | Frame Oil seal | |
| 64 | G***1 | Washer | |
| 65 | Z***1 | Break element fixed plate | |
| 66 | Z***6 | Front bearing cover | |
| 67 | Z***A | Brake | |
| 68 | Z***7 | Front output flange assembly | |
| 69 | Z***1 | Shim | |
| 70 | G***1 | O-ring | |
| 71 | Z***1 | Press plate | |
| 72 | G***0 | Bolt M33x1.5 | |
| 73 | Z***A | Gear I oil pipe | |
| 74 | Z***A | Shaft III oil pipe | |
| 75 | Z***A | Reverse gear oil pipe | |
| 76 | Z***A | Gear II oil pipe | |
| 77 | G***6 | Connector A8/R1/4 | |
| 78 | Z***8 | Connector | |
| 79 | Z***A | Shaft III lubrication oil pipe |
