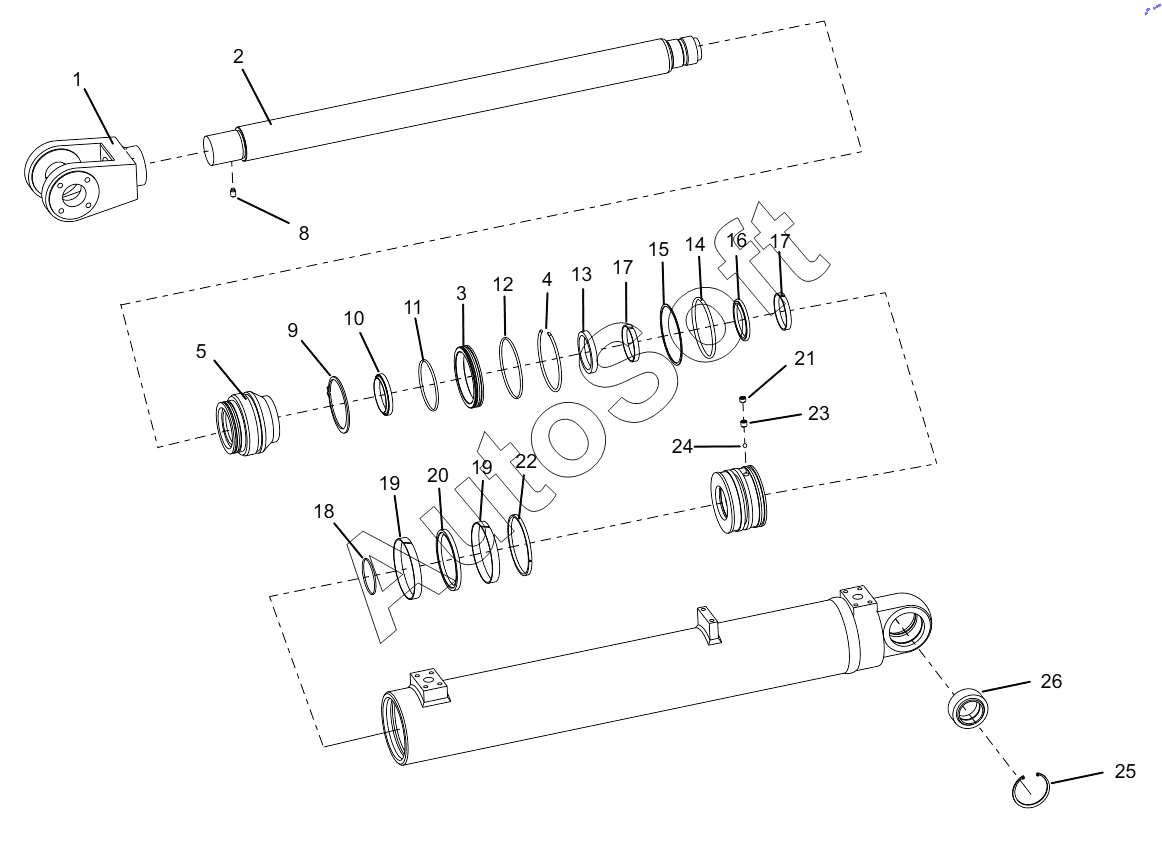

Каталог запасных частей к технике: Lonking (LongGong) CDM835EX.00I (2015). LIFT CYLINDER (16608062340)
14
26
25
24
23
22
21
20
19
19
18
17
17
16
15
1
13
12
11
10
9
8
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***Z | Pull rod head | |
| 2 | Z***B | Piston shaft sleeve | |
| 3 | Z***B | Ring | |
| 4 | Z***6 | Spring sprag | |
| 5 | Z***B | Guide sleeve | |
| 6 | Z***C | Piston | |
| 7 | Z***A | Cylinder body | |
| 8 | G***9 | Screw M10x16 | |
| 9 | A***8 | Dust ring 70x80x7 | |
| 10 | G***1 | Sprag | |
| 11 | A***8 | O-ring | |
| 12 | A***8 | O-ring | |
| 13 | 5***1 | Shaft seal ring 70 x 85 x 12.5 | |
| 14 | A***8 | O-ring | |
| 15 | 5***1 | Circlip 116.3 x 125 x 1.5 | |
| 16 | 5***2 | Bumper ring 70 x 85.5 x 6.3 | |
| 17 | 5***1 | Support ring 70 x 75 x 9.7 | |
| 18 | A***8 | O-ring | |
| 19 | 5***1 | Support ring 120 x 125 x 15 | |
| 20 | 5***1 | Piston seal ring 125 x 104 x 8 | |
| 21 | G***7 | Cylinder end screw | |
| 22 | 5***1 | POLLUTANT RING 125x117x6.2 | |
| 23 | G***7 | Cylinder end screw | |
| 24 | G***8 | Steel ball | |
| 25 | G***1 | Sprag | |
| 26 | J***9 | Joint bearing |
