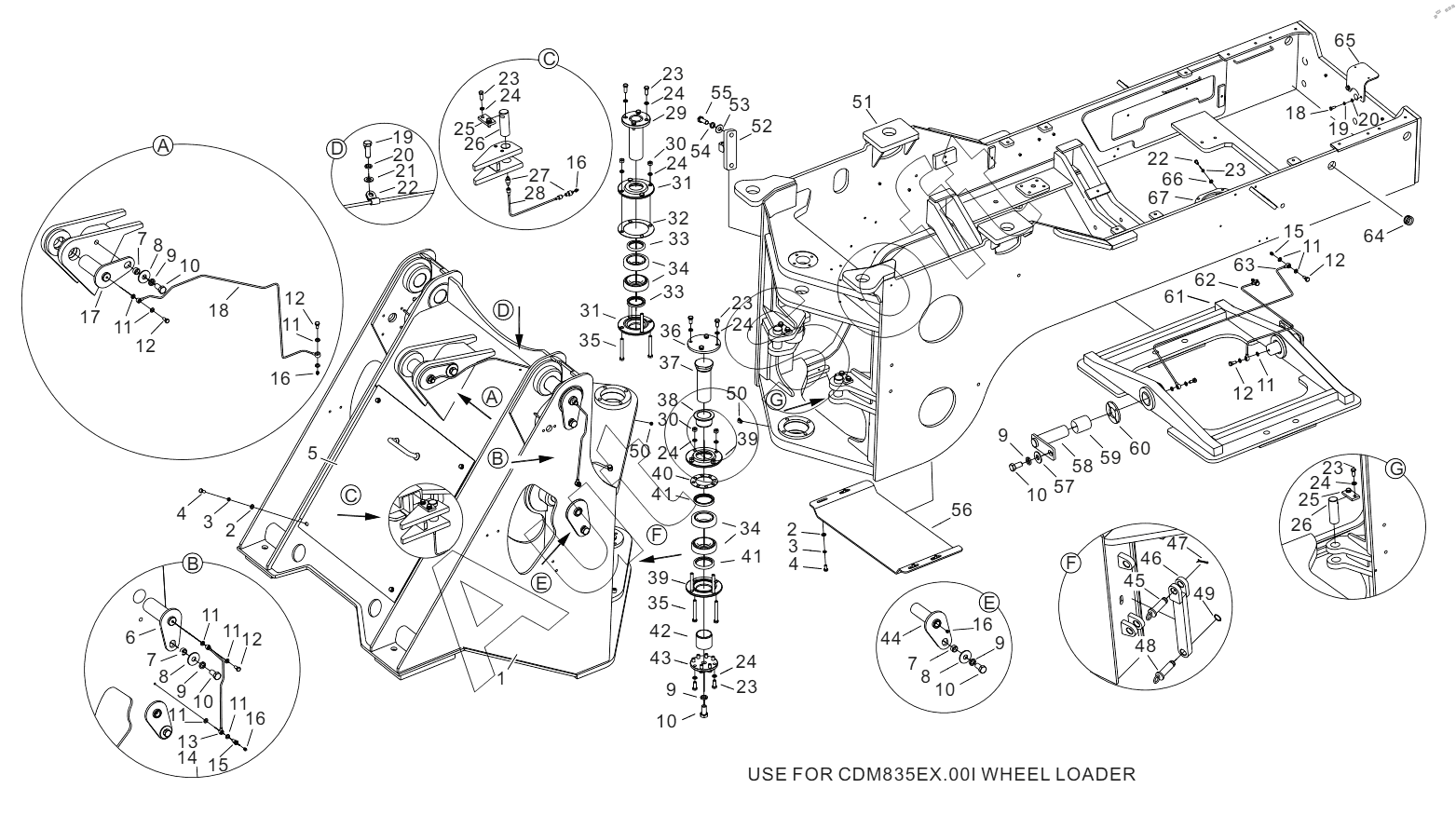

Каталог запасных частей к технике: Lonking (LongGong) CDM835EX.00I (2015). FRAME ASSEMBLY (30810900324)
42
50
50
49
48
47
46
45
44
43
51
41
41
40
39
39
38
37
36
35
35
59
67
66
65
64
63
62
61
60
34
34
58
57
56
55
54
53
52
9
9
9
9
9
17
16
16
16
16
15
15
14
13
12
12
12
12
12
11
11
11
11
11
11
11
11
10
10
10
10
10
18
18
8
8
8
7
7
7
6
5
4
3
3
2
2
1
19
19
20
20
21
22
22
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
26
26
27
28
29
30
30
31
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Front frame welding | |
| 2 | G***1 | Washer | |
| 3 | G***3 | Washer | |
| 4 | G***3 | Bolt | |
| 5 | 3***4 | Cover plate assembly | |
| 6 | 3***2 | Welding of boom upper pin shaft | |
| 7 | 3***5 | Sleeve | |
| 8 | G***1 | Washer | |
| 9 | G***3 | Washer | |
| 10 | G***3 | Bolt | |
| 11 | 6***9 | Washer 10 | |
| 12 | 3***7 | Bolt | |
| 13 | 3***6 | Welding of filler pipe of pin shaft of boom | |
| 14 | 3***7 | Welding of filler pipe of pin shaft of boom | |
| 15 | 3***0 | Flow nipple bolt | |
| 16 | J***1 | Straight pressure oil cup | |
| 17 | 3***0 | Welding of rear pin shaft of bucket cylinder | |
| 18 | 3***5 | Filler pipe assembly of bucket cylinder rear pin shaft | |
| 19 | G***3 | Bolt | |
| 20 | G***3 | Washer | |
| 21 | G***1 | Washer | |
| 22 | 6***1 | Filler pipe clip assembly | |
| 23 | G***3 | Bolt | |
| 24 | G***3 | Washer | |
| 25 | 3***2 | Card board | |
| 26 | 6***1 | Steering pin | |
| 27 | 3***3 | Feed connector | |
| 28 | 3***6 | Welding of oil inlet pipe for steering pin shaft | |
| 29 | 3***6 | Articulated upper pin welding | |
| 30 | G***0 | Nut | |
| 31 | 3***0 | Bearing cover | |
| 32 | 6***1 | Adjusting pad | |
| 33 | G***1 | FB-type oil seal | |
| 34 | G***7 | Bearing | |
| 35 | G***3 | Bolt | |
| 36 | 3***5 | Cover | |
| 37 | 3***0 | Lower articulated pin | |
| 38 | 3***4 | Shaft sleeve | |
| 39 | 3***7 | Bearing cover | |
| 40 | 6***0 | Adjusting pad | |
| 41 | G***1 | FB-type oil seal | |
| 42 | 3***5 | Shaft sleeve | |
| 43 | 3***8 | End cover | |
| 44 | 3***3 | Welding of boom cylinder pin shaft | |
| 45 | 3***2 | Pin shaft welding | |
| 46 | 3***6 | Fixing rod welding | |
| 47 | D***4 | Double layer compound spring cotter pin 4x44 | |
| 48 | 3***4 | Pin shaft | |
| 49 | G***1 | Sprag | |
| 50 | J***2 | Connecting pressure oil cup | |
| 51 | 3***4 | Rear frame welding | |
| 52 | 3***2 | Welding of oil tank fixing seat | |
| 53 | G***1 | Washer 16 | |
| 54 | G***3 | Washer | |
| 55 | G***3 | Bolt | |
| 56 | 3***1 | Gearbox guard board | |
| 57 | G***1 | Washer | |
| 58 | 3***6 | Welding of swing span pin | |
| 59 | 6***2 | Sleeve | |
| 60 | 6***3 | Copper gasket | |
| 61 | 3***5 | Welding of swing span | |
| 62 | 3***5 | Welding of the rear filler pipe of swing span pin | |
| 63 | 3***6 | Welding of the front filler pipe of swing span pin | |
| 64 | 6***6 | Rubber jacket of rear frame | |
| 65 | 3***1 | Buzzer fixing plate | |
| 66 | G***1 | Washer | |
| 67 | 3***3 | Welding of oil filter bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
