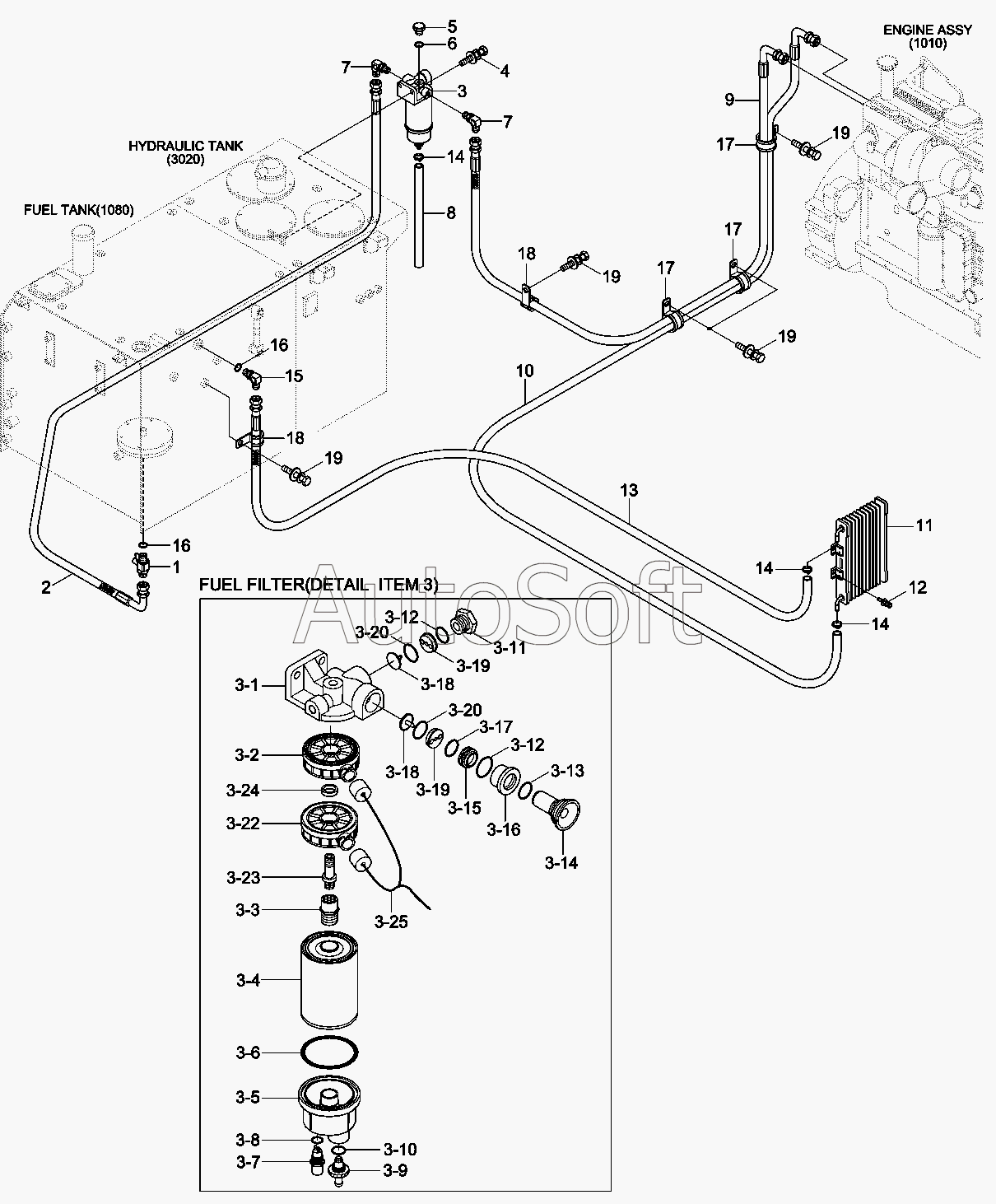

Каталог запасных частей к технике: Hyundai R330LC-9A (2013). FUEL SYSTEM
1
10
11
12
13
14
14
14
15
16
16
17
17
17
18
18
19
19
19
19
2
3
3
3-1
3-10
3-2
3-22
3-23
3-24
3-25
3-3
3-4
3-5
3-6
3-7
3-8
3-9
4
5
6
7
7
8
9
3-11
3-12
3-12
3-13
3-14
3-15
3-16
3-17
3-18
3-18
3-19
3-19
3-20
3-20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | VALVE-FUEL CUT | |
| 10 | 1***0 | HOSE-FUEL | |
| 11 | 1***1 | COOLER-FUEL | |
| 12 | S***6 | BOLT-W/WASHER | |
| 13 | 1***0 | HOSE-FUEL | |
| 14 | S***0 | CLAMP-HOSE | |
| 15 | P***3 | ELBOW-90 | |
| 16 | S***4 | O-RING | |
| 17 | 3***0 | CLAMP-TUBE | |
| 18 | 3***0 | CLAMP-TUBE INS | |
| 19 | S***6 | BOLT-W/WASHER | |
| 2 | 1***0 | HOSE-FUEL | |
| 3 | 1***1 | FUEL FILTER & W/S ASSY | |
| 3 | 1***0 | FUEL FILTER & W/S ASSY | |
| 3-1 | 1***0 | HEAD-FILTER | |
| 3-10 | 1***0 | O-RING | |
| 3-11 | 1***0 | PLUG-SCREW | |
| 3-12 | 1***0 | O-RING | |
| 3-13 | 1***0 | O-RING | |
| 3-14 | 1***0 | PUMP-BODY PRIMING | |
| 3-15 | 1***0 | PUMP-HEAD | |
| 3-16 | 1***0 | HOLDER | |
| 3-17 | 1***0 | O-RING | |
| 3-18 | 1***0 | PLATE-VALVE | |
| 3-19 | 1***0 | FRAME-VALVE | |
| 3-2 | 1***0 | HEATER-FUEL | |
| 3-20 | 1***0 | O-RING | |
| 3-22 | 1***0 | HEATER-FUEL | |
| 3-23 | 1***0 | CONNECTOR | |
| 3-24 | 1***0 | SPACER | |
| 3-25 | 2***0 | HARNESS-FUEL WARMER | |
| 3-3 | 1***0 | CONNECTOR | |
| 3-4 | 1***1 | ELEMENT ASSY | |
| 3-5 | 1***0 | BOWL-CLEAR | |
| 3-6 | 1***0 | O-RING | |
| 3-7 | 1***0 | SENSOR | |
| 3-8 | 1***0 | O-RING | |
| 3-9 | 1***0 | VALVE-SCREW | |
| 4 | S***6 | BOLT-W/WASHER | |
| 5 | P***0 | PLUG-HEX | |
| 6 | Y***1 | O-RING | |
| 7 | 1***0 | ELBOW-90 | |
| 8 | 1***0 | HOSE-DRAIN | |
| 9 | 1***0 | HOSE-FUEL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
