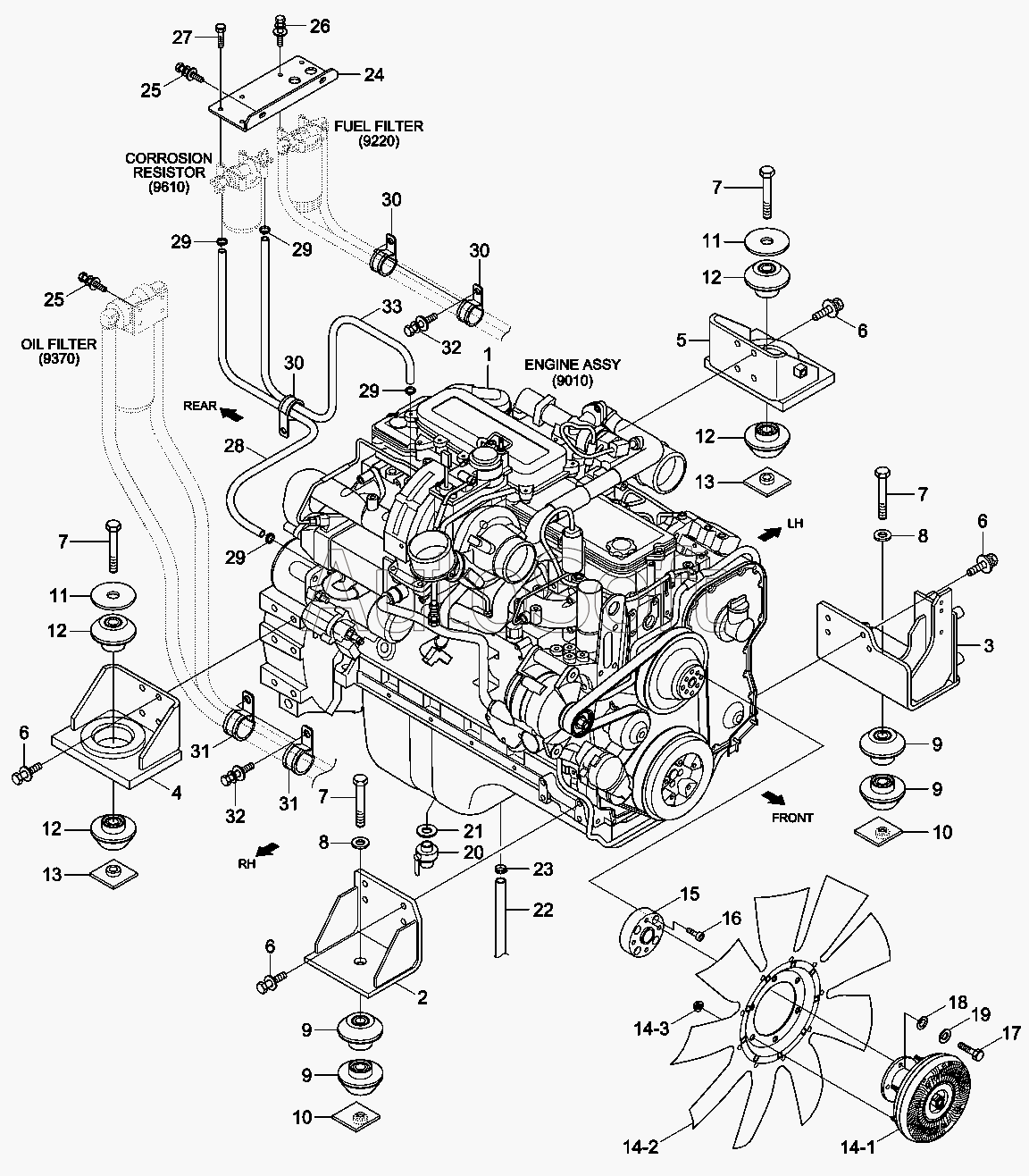

Каталог запасных частей к технике: Hyundai R330LC-9A (2013). ENGINE MOUNTING
1
10
10
11
11
12
12
12
12
13
13
14
14-1
14-2
14-3
15
16
17
18
19
2
20
21
22
23
24
25
25
26
27
28
29
29
29
29
3
30
30
30
31
31
32
32
33
4
5
6
6
6
6
7
7
7
7
8
8
9
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | ENGINE ASSY | |
| 10 | 1***0 | NUT-STOPPER | |
| 11 | 1***0 | WASHER | |
| 12 | 1***0 | RESILIENT | |
| 13 | 1***0 | NUT-STOPPER | |
| 14 | 1***0 | FAN CLUTCH ASSY | |
| 14-1 | 1***0 | CLUTCH-FAN | |
| 14-2 | 1***0 | FAN-COOLING | |
| 14-3 | S***6 | NUT-FLANGED | |
| 15 | 1***0 | SPACER | |
| 16 | S***6 | BOLT-SOCKET | |
| 17 | S***6 | BOLT-MINI HEX | |
| 18 | S***B | WASHER-PLAIN | |
| 19 | S***6 | WASHER-SPRING | |
| 2 | 1***0 | BRACKET-MTG | |
| 20 | 1***0 | DRAIN VALVE-ENG OIL | |
| 21 | P***0 | WASHER-COPPER | |
| 22 | 1***0 | HOSE-BREATHER | |
| 23 | S***0 | CLAMP-HOSE | |
| 24 | 1***1 | BRACKET | |
| 25 | S***6 | BOLT-W/WASHER | |
| 26 | S***6 | BOLT-W/WASHER | |
| 27 | S***6 | BOLT-HEX, UNIFIED | |
| 28 | 1***0 | HOSE-OVER FLOW | |
| 29 | S***0 | CLAMP-HOSE | |
| 3 | 1***1 | BRACKET-ENG & COMP | |
| 30 | 3***0 | CLAMP-TUBE | |
| 31 | 3***0 | CLAMP-TUBE INS | |
| 32 | S***6 | BOLT-W/WASHER | |
| 33 | 1***0 | HOSE | |
| 4 | 1***0 | BRACKET-REAR | |
| 5 | 1***0 | BRACKET-REAR | |
| 6 | S***6 | BOLT-W/WASHER | |
| 7 | S***6 | BOLT-HEX | |
| 8 | S***6 | WASHER-HARDENED | |
| 9 | 1***0 | RUBBER-MOUNT | |
| 9 | 1***5 | RUBBER-MOUNT |
