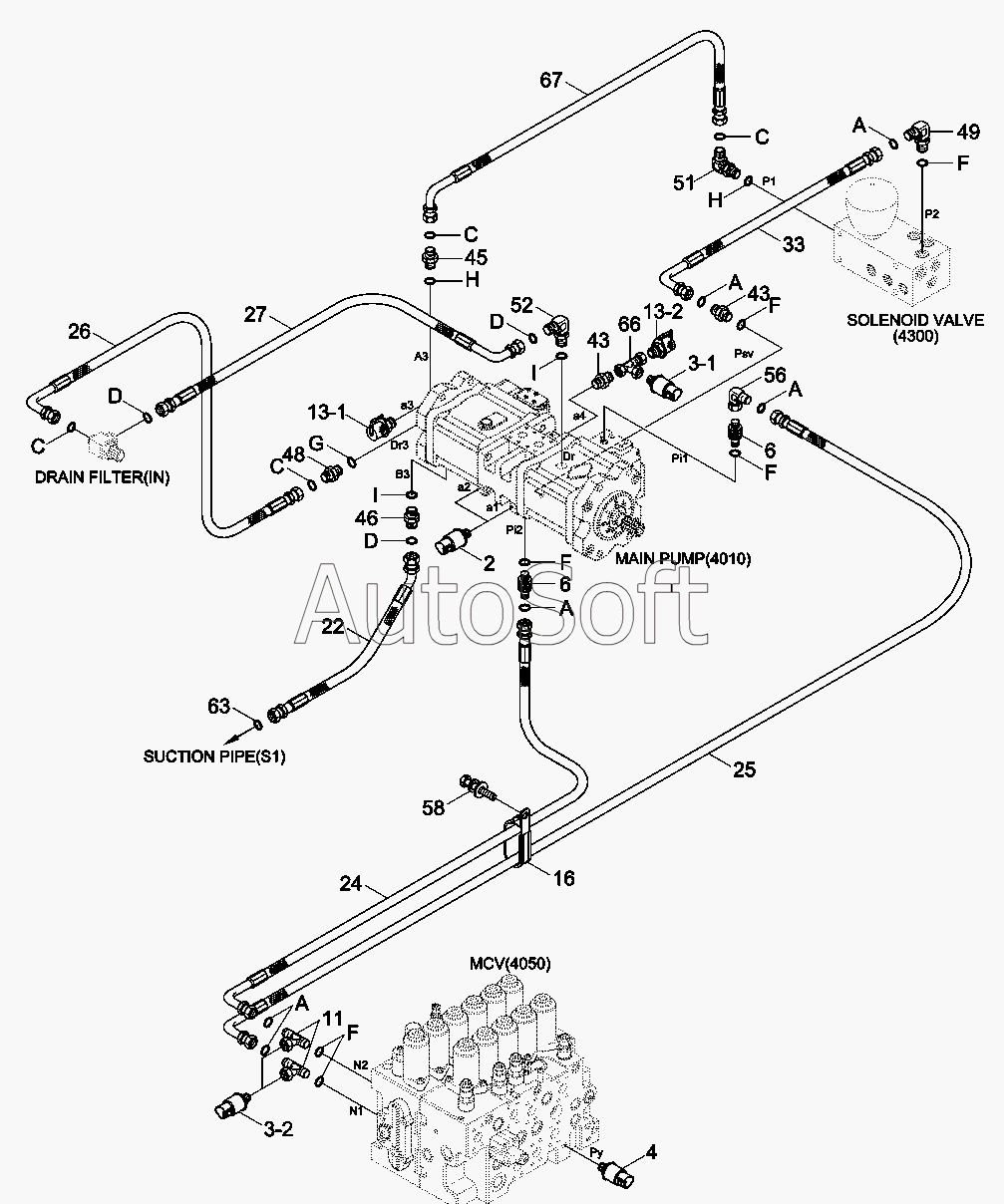

Каталог запасных частей к технике: Hyundai R330LC-9A (2013). PILOT HYDRAULIC PIPING (BASE 2)
11
13-1
13-2
16
2
22
24
25
26
27
3-1
3-2
33
4
43
43
45
46
48
49
51
52
56
58
6
6
63
66
67
A
A
A
A
A
C
C
C
C
D
D
D
F
F
F
F
F
G
H
H
I
I
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | 3***0 | TEE-RUN TYPE/TEST | |
| 13-1 | 3***0 | COUPLING-SCREW | |
| 13-2 | 3***0 | COUPLING-SCREW | |
| 16 | 3***0 | CLAMP-TUBE,INS SINGLE | |
| 2 | 3***0 | SENSOR-PRESSURE | |
| 22 | P***3 | HOSE ASSY-ORFS 0X45 | |
| 24 | P***6 | HOSE ASSY-ORFS 0X90 | |
| 25 | P***9 | HOSE ASSY-ORFS 0X90 | |
| 26 | P***6 | HOSE ASSY-ORFS 0X90 | |
| 27 | P***6 | HOSE ASSY-ORFS 0X90 | |
| 3-1 | 3***0 | SENSOR-PRESSURE | |
| 3-2 | 3***0 | SENSOR-PRESSURE | |
| 33 | X***8 | HOSE ASSY-ORFS 0X90 | |
| 4 | 3***0 | SENSOR-PRESSURE | |
| 43 | X***1 | CONNECTOR-ORFS | |
| 45 | X***3 | CONNECTOR-ORFS | |
| 46 | X***4 | CONNECTOR-ORFS | |
| 48 | X***2 | CONNECTOR-ORFS | |
| 49 | X***1 | ELBOW-90,ORFS | |
| 51 | X***3 | ELBOW-90,ORFS | |
| 52 | X***4 | ELBOW-90,ORFS | |
| 56 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 58 | S***6 | BOLT-W/WASHER | |
| 6 | 3***0 | FILTER-LAST GUARD | |
| 63 | S***1 | O-RING | |
| 66 | 3***0 | TEE-TEST PORT | |
| 67 | P***4 | HOSE ASSY-ORFS 0X90 | |
| A | S***1 | O-RING | |
| C | S***1 | O-RING | |
| D | S***1 | O-RING | |
| F | S***4 | O-RING | |
| G | S***4 | O-RING | |
| H | S***4 | O-RING | |
| I | S***4 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
