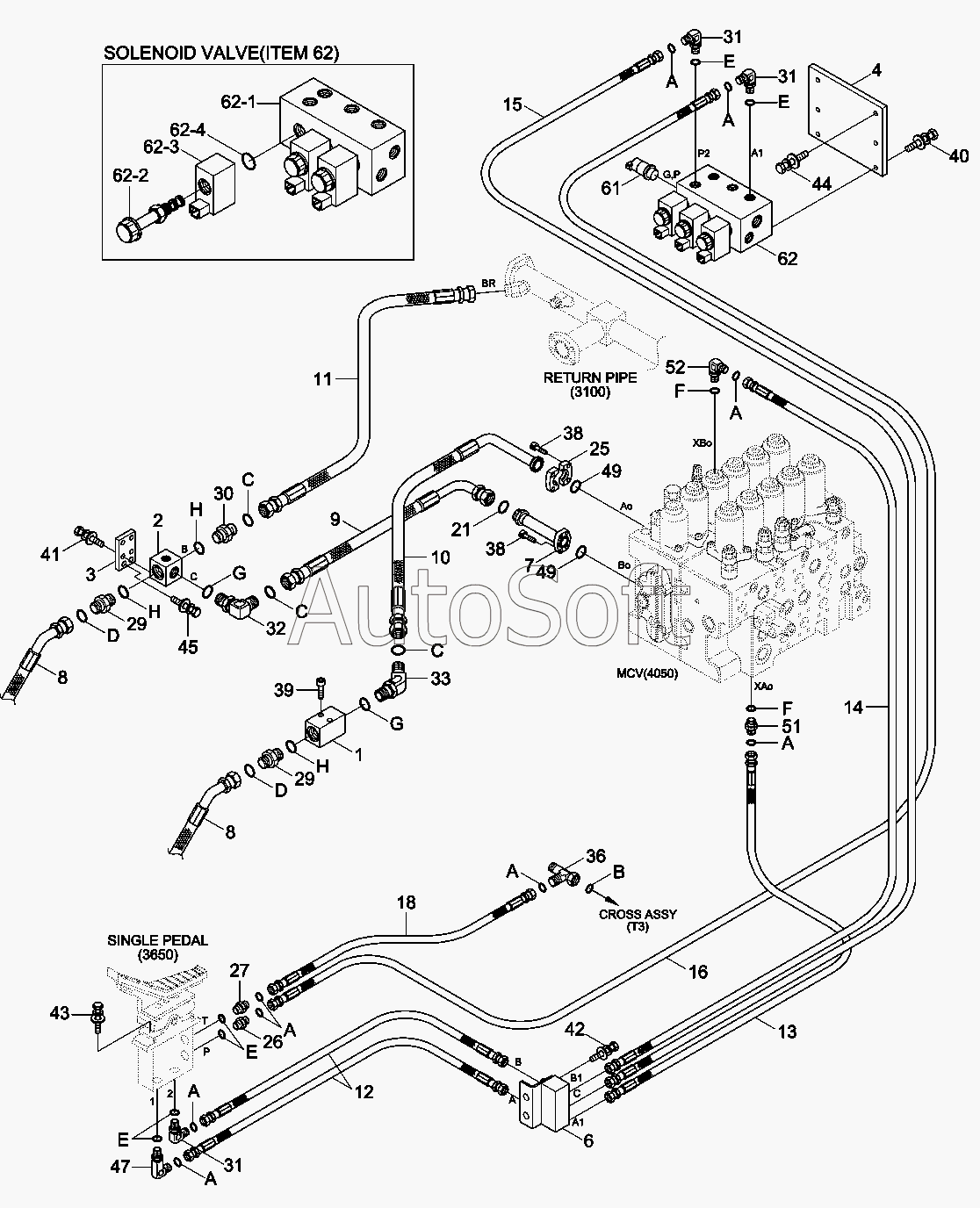

Каталог запасных частей к технике: Hyundai R330LC-9A (2013). DOUBLE ACTING MAIN PIPING KIT 1
32Q9-90410
1
10
11
12
13
14
15
16
18
2
21
25
26
27
29
29
3
30
31
31
31
32
33
36
38
38
39
4
40
41
42
43
44
45
47
49
49
51
52
6
61
62
34Q6-20050
EDH044/32-04
EDH04-27V-H
230.00.064.0
7
8
8
8
9
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-012001
S621-021001
S621-021001
S621-021001
S621-025001
S621-025001
S631-011004
S631-011004
S631-011004
S631-011004
S631-014004
S631-014004
S631-029004
S631-029004
S631-038004
S631-038004
S631-038004
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230.00.064.0 | 2***0 | SEAL | |
| 32Q9-90410 | 3***0 | D/ACT MAIN PIPING KIT | |
| 34Q6-20050 | 3***0 | MANIFOLD | |
| EDH04-27V-H | E***H | COIL | |
| EDH044/32-04 | E***4 | VALVE-SOLENOID | |
| S621-011001 | S***1 | O-RING | |
| S621-012001 | S***1 | O-RING | |
| S621-021001 | S***1 | O-RING | |
| S621-025001 | S***1 | O-RING | |
| S631-011004 | S***4 | O-RING | |
| S631-014004 | S***4 | O-RING | |
| S631-029004 | S***4 | O-RING | |
| S631-038004 | S***4 | O-RING | |
| 1 | 3***0 | JOINT ASSY-HOSE | |
| 2 | 3***0 | JOINT-3 WAY | |
| 3 | 3***0 | BRACKET-3 WAY JOINT | |
| 4 | 3***0 | BRACKET-SOL VALVE | |
| 6 | 3***0 | 5-SHUTTLE ASSY | |
| 7 | 3***0 | PIPE WA | |
| 8 | P***4 | HOSE ASSY-ORFS,FLG 0X90 | |
| 8 | P***4 | HOSE ASSY-ORFS 0X45 | |
| 9 | 3***0 | HOSE ASSY | |
| 10 | 3***0 | HOSE ASSY | |
| 11 | P***3 | HOSE ASSY-ORFS 0X0 | |
| 12 | P***2 | HOSE ASSY-ORFS 0X0 | |
| 13 | P***0 | HOSE ASSY-ORFS 0X0 | |
| 14 | P***5 | HOSE ASSY-ORFS 0X0 | |
| 15 | P***5 | HOSE ASSY-ORFS 0X0 | |
| 16 | P***8 | HOSE ASSY-ORFS 0X0 | |
| 18 | P***8 | HOSE ASSY-ORFS 0X0 | |
| 21 | S***1 | O-RING | |
| 25 | P***4 | FLANGE-HYD,SPLIT | |
| 26 | 3***0 | FILTER-LAST GUARD | |
| 27 | X***1 | CONNECTOR-ORFS | |
| 29 | X***6 | CONNECTOR-ORFS | |
| 30 | X***1 | CONNECTOR-ORFS | |
| 31 | X***1 | ELBOW-90,ORFS | |
| 32 | X***5 | ELBOW-90,ORFS | |
| 33 | X***5 | ELBOW-45,ORFS | |
| 36 | X***2 | TEE-R/TYPE,SWIVEL,ORFS | |
| 38 | S***6 | BOLT-SOCKET | |
| 39 | S***6 | BOLT-SOCKET | |
| 40 | S***6 | BOLT-W/WASHER | |
| 41 | S***6 | BOLT-W/WASHER | |
| 42 | S***6 | BOLT-W/WASHER | |
| 43 | S***6 | BOLT-W/WASHER | |
| 44 | S***6 | BOLT-W/WASHER | |
| 45 | S***6 | BOLT-W/WASHER | |
| 47 | 3***0 | ELBOW-90,LONG | |
| 49 | Y***4 | O-RING | |
| 51 | X***3 | CONNECTOR-ORFS | |
| 52 | X***2 | ELBOW-90,ORFS | |
| 61 | 3***0 | SENSOR-PRESSURE | |
| 62 | 3***0 | VALVE-SOLENOID |
