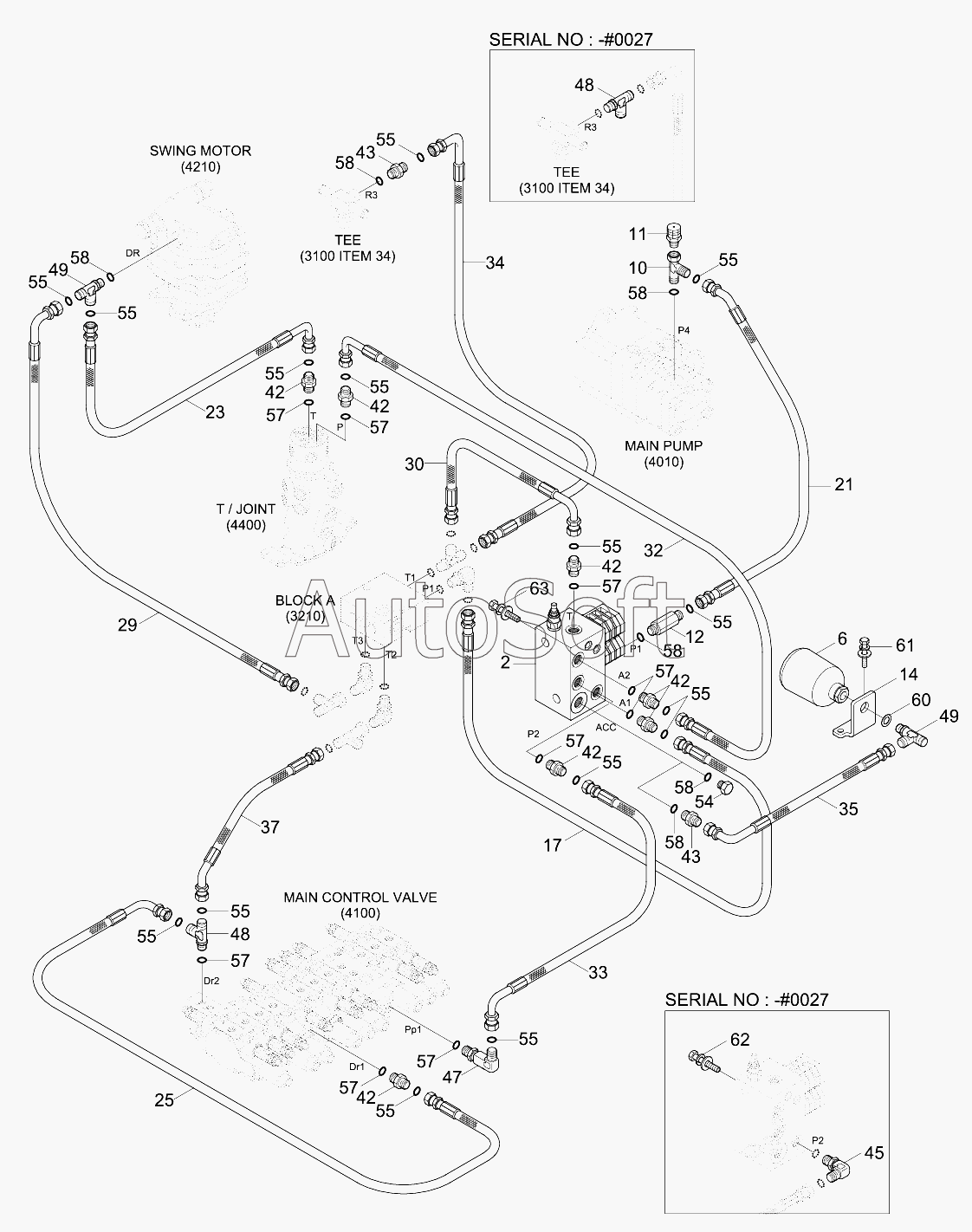

Каталог запасных частей к технике: Hyundai R16-9 (2013). PILOT HYD PIPING 3 (SOLENOID)
54
37
42
42
42
42
42
42
43
43
45
47
48
48
49
49
35
55
55
55
55
55
55
55
55
55
55
55
55
55
55
57
57
57
57
57
57
57
57
58
58
58
58
58
58
60
61
62
63
34
33
32
30
29
25
23
21
17
14
12
11
10
6
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***0 | 2-Cartridge Valve | |
| 6 | 3***7 | Accumulator | |
| 10 | 3***0 | Tee | |
| 11 | 3***0 | COUPLING-SCREW | |
| 12 | X***4 | Connector-Long, Orfs | |
| 14 | 3***0 | Bracket | |
| 17 | X***9 | Hose Assy-Synf, Orfs | |
| 21 | X***8 | Hose Assy-Orfs 0x45 | |
| 23 | X***6 | Hose Assy-Orfs 0x90 | |
| 25 | X***8 | HOSE ASSY-ORFS 0X90 | |
| 29 | X***3 | Hose Assy-Orfs 0x90 | |
| 30 | X***8 | Hose Assy-Orfs 0x90 | |
| 32 | X***1 | HOSE ASSY-ORFS 0X90 | |
| 33 | X***3 | Hose Assy-Orfs 0x90 | |
| 34 | X***2 | Hose Assy-Orfs 0x90 | |
| 35 | X***6 | Hose Assy-Orfs 90x90 | |
| 37 | X***3 | Hose Assy-Orfs 0x45 | |
| 42 | X***1 | CONNECTOR-ORFS | |
| 43 | X***2 | CONNECTOR-ORFS | |
| 45 | X***1 | ELBOW-90,ORFS | |
| 46 | 3***0 | Connector-Bulkhead | |
| 46 | 3***0 | Connector | |
| 47 | 3***0 | ELBOW-90,LONG | |
| 48 | X***1 | TEE-R/TYPE,ORFS | |
| 49 | X***1 | Tee-R/Type, Orfs | |
| 54 | P***3 | PLUG-HEX | |
| 55 | S***1 | O-RING | |
| 57 | S***4 | O-RING | |
| 58 | S***4 | O-RING | |
| 60 | P***0 | Washer-Copper | |
| 61 | S***6 | BOLT-W/WASHER | |
| 62 | S***6 | BOLT-W/WASHER | |
| 63 | S***6 | BOLT-W/WASHER |
