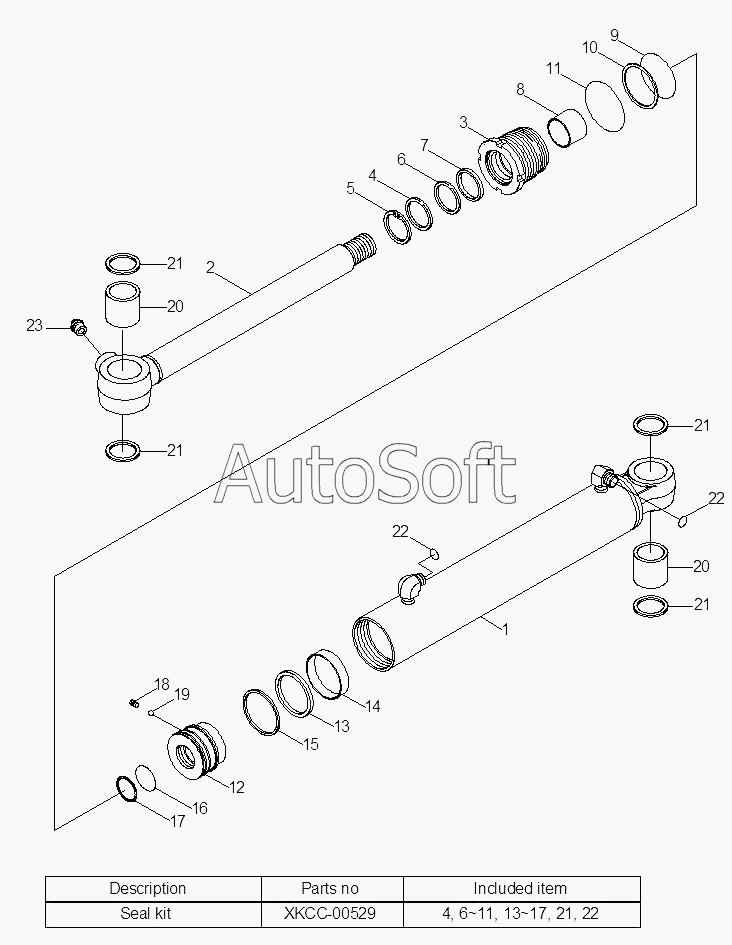

Каталог запасных частей к технике: Hyundai R16-9 (2013). BOOM SWING CYLINDER
6
22
22
21
21
21
21
17
16
15
14
13
11
10
9
8
7
31MJ-10122
4
XKCC-00529
23
20
20
19
18
12
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31MJ-10122 | 3***2 | Boom Swing Cyl Assy | |
| XKCC-00529 | X***9 | Seal Kit | |
| 1 | X***0 | Tube Assy | |
| 2 | X***4 | Rod Assy | |
| 3 | X***7 | Gland | |
| 4 | X***8 | Wiper-Dust | |
| 5 | X***9 | Ring-Retaining | |
| 6 | X***0 | Seal-Rod | |
| 7 | X***1 | Ring-Back Up | |
| 8 | X***3 | Bearing-Dry | |
| 9 | X***7 | O-Ring | |
| 10 | X***1 | Ring-Back Up | |
| 11 | X***9 | O-Ring | |
| 12 | X***8 | Piston | |
| 13 | X***3 | Seal-Piston | |
| 14 | X***4 | Ring-Wear | |
| 15 | X***5 | Ring-Dust | |
| 16 | X***0 | O-Ring | |
| 17 | X***5 | Ring-Back Up | |
| 18 | X***2 | Screw-Set | |
| 19 | X***1 | Ball-Steel | |
| 20 | 6***0 | Bushing-Pin | |
| 21 | X***3 | Seal-Dust | |
| 22 | X***5 | O-Ring | |
| 23 | X***9 | Nipple-Grease |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
