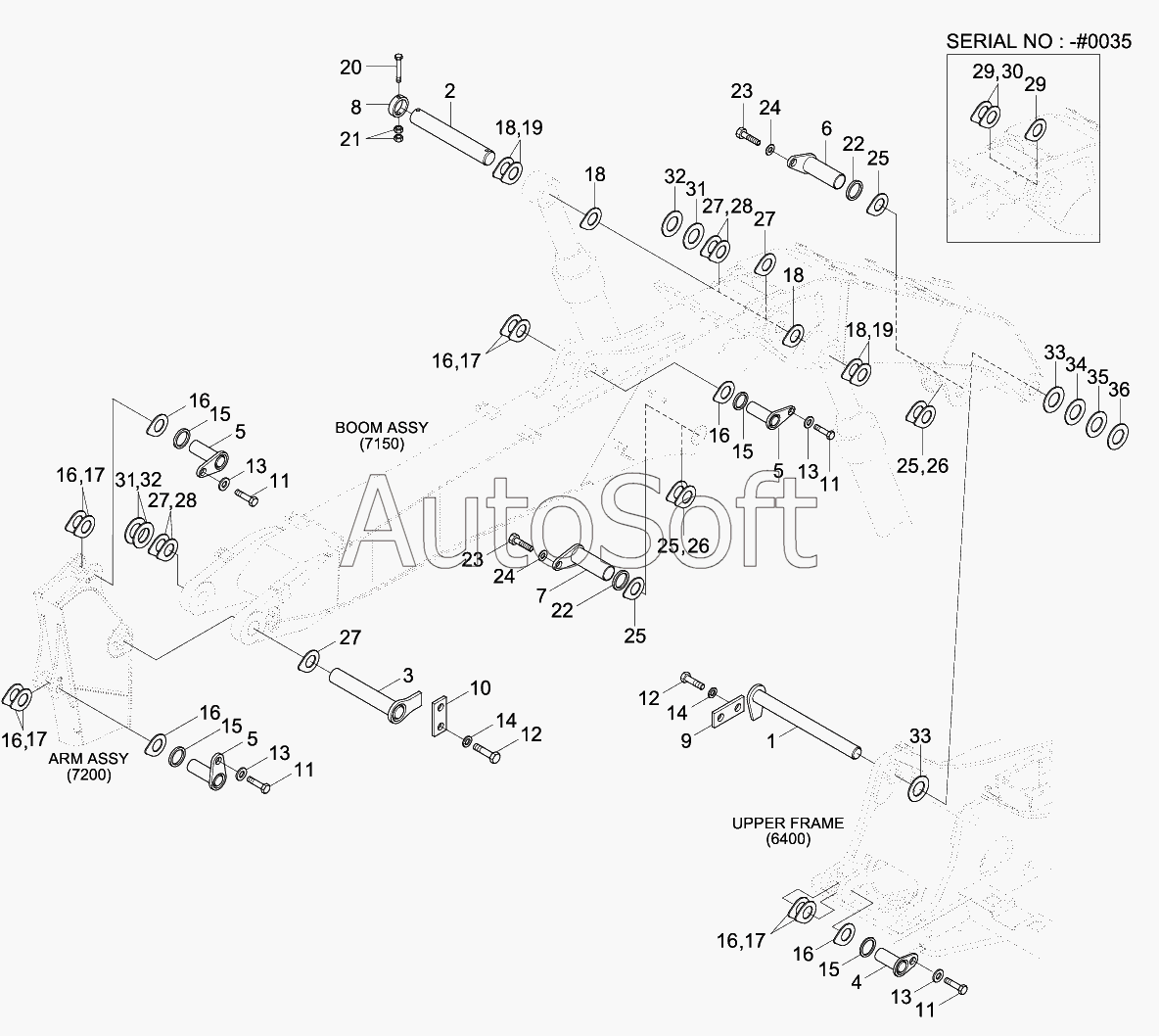

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). BOOM MOUNTING (ADJUST BOOM)
28
28
20
21
22
22
23
23
24
24
25
25
25
25
26
26
27
27
27
27
19
19
29
29
30
36
35
34
33
33
32
32
31
31
10
2
3
4
5
5
5
6
6
7
8
9
1
11
11
11
11
12
12
13
13
13
13
14
14
15
15
15
15
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Pin Assy | |
| 2 | 6***1 | Pin | |
| 3 | 6***0 | Pin Assy | |
| 4 | 6***1 | Pin Assy | |
| 5 | 6***0 | Pin Assy | |
| 6 | 6***0 | Pin Assy | |
| 7 | 6***0 | Pin Assy | |
| 8 | 6***0 | Stopper-Pin | |
| 9 | 6***1 | Plate | |
| 10 | 6***0 | Plate | |
| 11 | S***D | Bolt-Hex | |
| 12 | S***D | Bolt-Hex | |
| 13 | 6***A | Washer-Hardened | |
| 14 | S***6 | WASHER-SPRING | |
| 15 | 6***0 | Spacer-Pin | |
| 16 | S***5 | Shim(20t)-Polymer | |
| 17 | S***5 | Shim(10t)-Polymer | |
| 18 | S***5 | Shim(20t)-Polymer | |
| 19 | S***5 | Shim(10t)-Polymer | |
| 20 | S***6 | Bolt-Hex | |
| 21 | S***B | NUT-HEX | |
| 22 | 6***0 | Spacer-Pin | |
| 23 | S***D | BOLT-HEX | |
| 24 | 6***A | WASHER-HARDENED | |
| 25 | S***0 | Shim(20t)-Polymer | |
| 26 | S***0 | Shim(25t)-Polymer | |
| 27 | S***0 | Shim(20t)-Polymer | |
| 28 | S***0 | Shim(25t)-Polymer | |
| 29 | S***0 | Shim(20t)-Polymer | |
| 30 | S***0 | Shim(25t)-Polymer | |
| 31 | S***0 | Shim(10t)-Polymer | |
| 32 | S***0 | Shim(15t)-Polymer | |
| 33 | S***0 | Shim(2.0T) | |
| 34 | S***0 | Shim(1.0T) | |
| 35 | S***0 | Shim(1.5T) | |
| 36 | S***0 | Shim(2.5T) |
