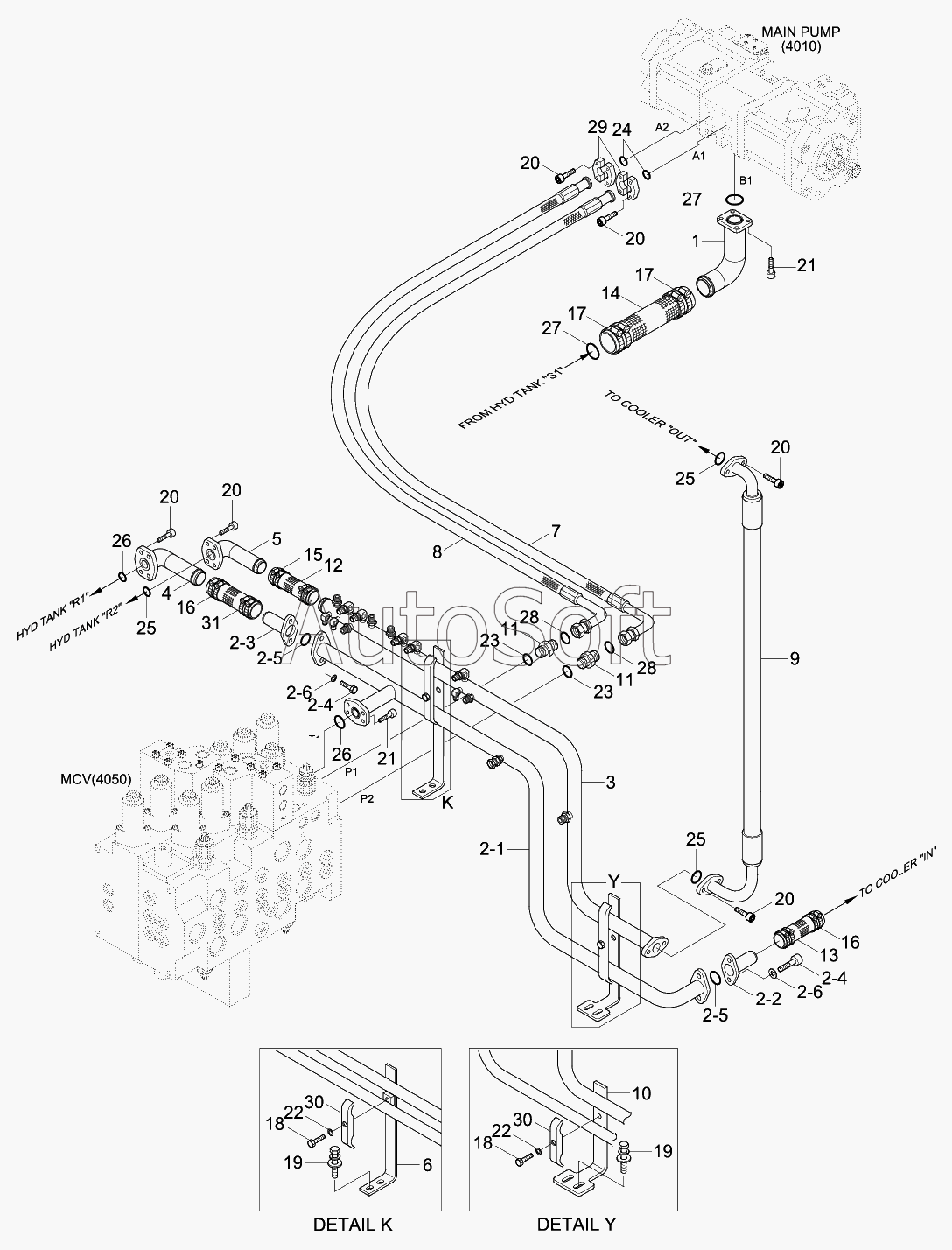

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). UPPER HYD PIPING (BASE)
3
14
1
2
210
220
230
240
240
26
26
260
260
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
20
20
20
20
21
21
22
22
23
23
24
25
25
25
27
27
28
28
29
30
30
31
250
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Pipe Assy-Suction | |
| 2 | 3***0 | Pipe Sub Assy-Return | |
| 3 | 3***1 | Pipe Assy | |
| 3 | 3***2 | Pipe Assy | |
| 4 | 3***0 | Pipe Assy | |
| 5 | 3***0 | Pipe Assy | |
| 6 | 3***0 | Bracket-Return | |
| 7 | P***0 | Hose Assy-Orfs, Flg 0x90 | |
| 8 | P***9 | Hose Assy-Orfs, Flg 0x90 | |
| 9 | 3***1 | Hose Assy-Return | |
| 10 | 3***0 | Bracket-Pipe | |
| 11 | X***4 | CONNECTOR-ORFS | |
| 12 | P***9 | Hose-Rubber | |
| 13 | 3***0 | Hose Rubber | |
| 14 | P***4 | Hose-Rubber Low | |
| 14 | P***8 | Hose-Rubber | |
| 15 | S***6 | Clamp-Hose, Wire Type | |
| 16 | S***6 | Clamp-Hose, Wire Type | |
| 17 | 3***0 | Clamp-Hose, Wire Type | |
| 18 | S***6 | BOLT-HEX | |
| 19 | S***6 | BOLT-W/WASHER | |
| 20 | S***6 | BOLT-SOCKET | |
| 21 | S***6 | BOLT-SOCKET | |
| 22 | S***B | WASHER-PLAIN | |
| 23 | S***4 | O-RING | |
| 24 | Y***4 | O-RING | |
| 25 | Y***4 | O-RING | |
| 26 | Y***4 | O-Ring | |
| 27 | S***1 | O-Ring | |
| 28 | S***1 | O-RING | |
| 29 | P***2 | Flange-Hyd, Split | |
| 30 | 3***0 | Clamp-Pipe | |
| 31 | P***9 | Hose-Rubber | |
| 210 | 3***1 | Pipe Assy | |
| 220 | 3***1 | Valve-Check | |
| 230 | 3***1 | Check Valve | |
| 240 | S***6 | Bolt-Socket | |
| 250 | Y***4 | O-Ring | |
| 260 | S***6 | Washer-Plain |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
