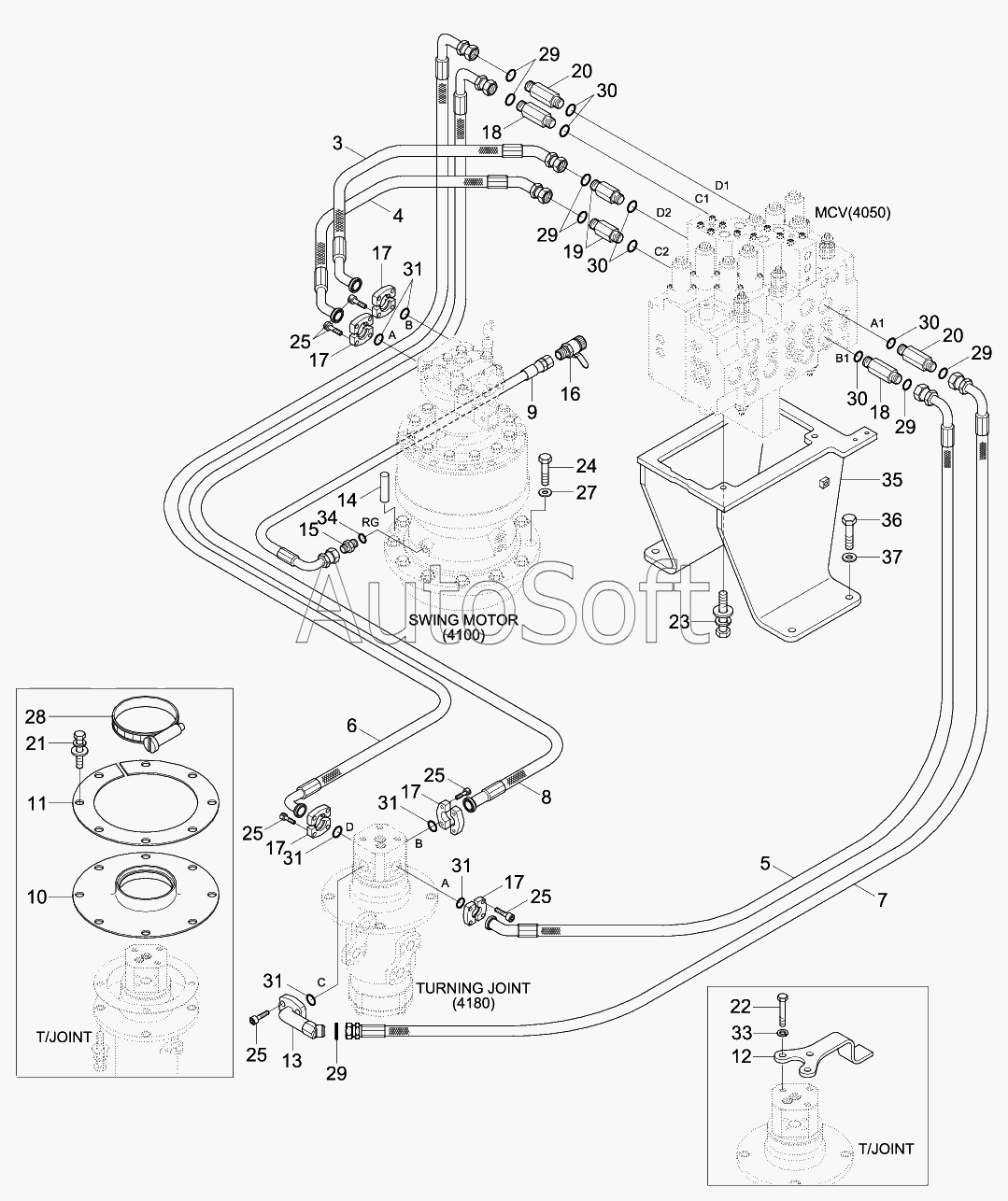

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). UPPER HYD PIPING (TRAVEL)
29
29
29
29
29
20
20
21
22
23
24
25
25
25
25
25
27
28
19
30
30
30
30
31
31
31
31
31
33
34
35
36
37
3
18
18
17
17
17
17
17
16
15
14
13
12
11
10
9
8
7
6
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 3***0 | Hose Assy | |
| 4 | 3***0 | Hose Assy | |
| 5 | 3***0 | Hose Assy | |
| 6 | 3***0 | Hose Assy | |
| 7 | P***5 | Hose Assy-Orfs 0x90 | |
| 8 | P***6 | Hose Assy-Orfs, Flg 0x90 | |
| 9 | 3***0 | Hose Assy-Drain | |
| 10 | 3***1 | RUBBER-T/JOINT | |
| 11 | 3***1 | COVER-T/JOINT | |
| 12 | 3***0 | Bracket-T/Joint | |
| 13 | 3***0 | Pipe Assy | |
| 14 | 3***9 | Pin-Dowel | |
| 15 | X***3 | CONNECTOR-ORFS | |
| 16 | 3***0 | VALVE-DRAIN | |
| 17 | P***2 | FLANGE-HYD,SPLIT | |
| 18 | X***2 | Connector-Long, Orfs | |
| 19 | X***4 | Connector-Long, Orfs | |
| 20 | X***6 | Connector-Long, Orfs | |
| 21 | S***2 | Bolt-W/Washer | |
| 22 | S***2 | Bolt-Hex | |
| 23 | S***2 | Bolt-W/Washer | |
| 24 | S***2 | Bolt-Hex | |
| 25 | S***6 | BOLT-SOCKET | |
| 27 | S***2 | Washer-Hardened | |
| 28 | S***0 | CLAMP-HOSE | |
| 29 | S***1 | O-RING | |
| 30 | S***4 | O-RING | |
| 31 | Y***4 | O-RING | |
| 33 | S***2 | Washer-Spring | |
| 34 | S***1 | O-RING | |
| 35 | 3***0 | Support Wa-Mcv | |
| 36 | S***D | BOLT-HEX | |
| 37 | S***6 | WASHER-HARDENED |
