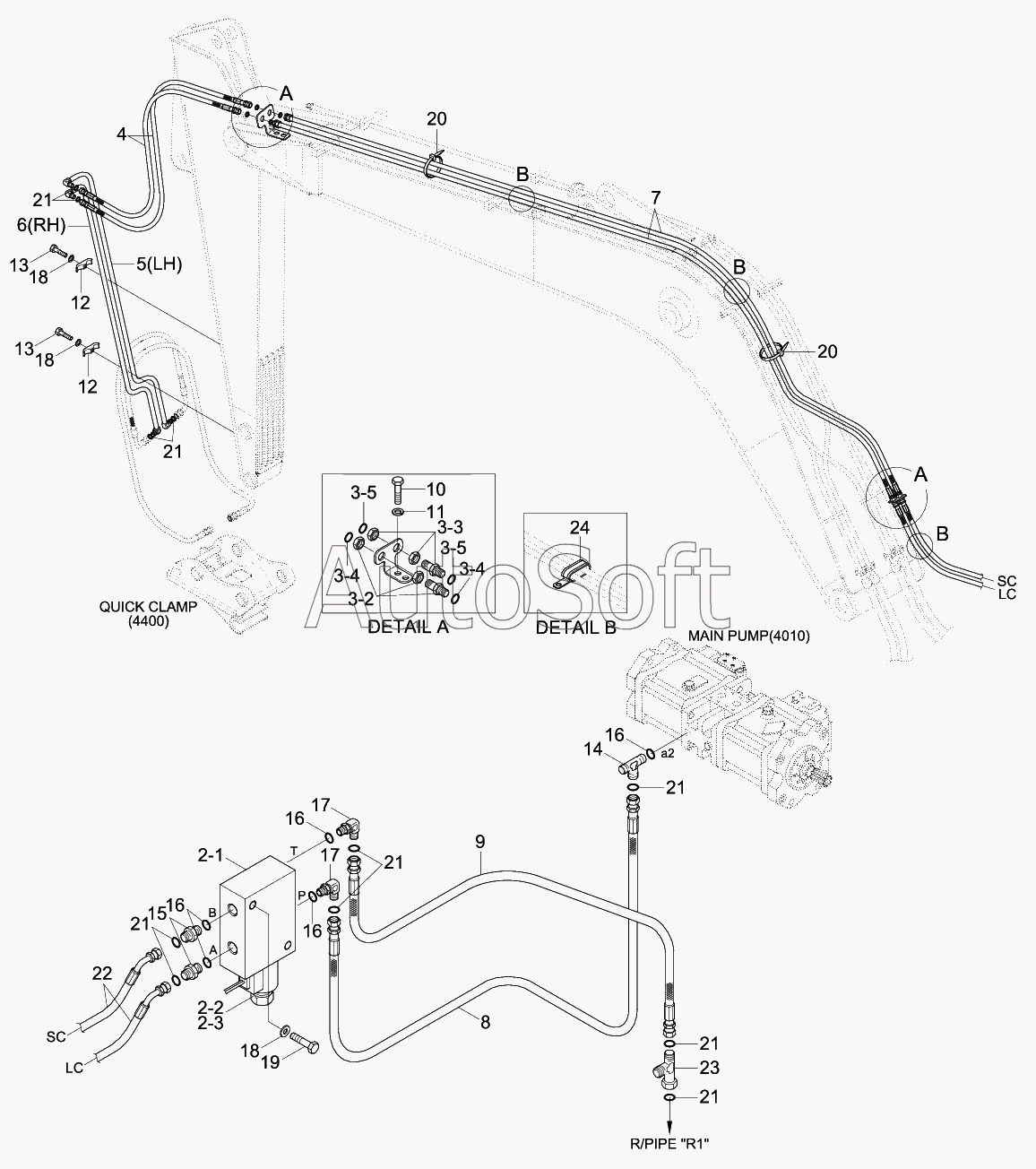

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). QUICK CLAMP HYD PIPING
4
4
4
4
4
5
6
7
7
22
2
210
220
230
3
320
330
21
21
21
21
21
21
21
350
350
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
16
16
17
17
18
18
18
19
20
20
22
23
24
340
340
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***0 | SOLENOID VALVE-Q/CLAMP | |
| 3 | 3***0 | Terminal Assy | |
| 4 | P***8 | Hose Assy-Orfs 0x0 | |
| 4 | P***4 | Hose Assy-Orfs 0x0 | |
| 4 | P***7 | Hose Assy-Orfs 0x0 | |
| 4 | P***8 | Hose Assy-Orfs 0x0 | |
| 4 | P***4 | Hose Assy-Orfs 0x0 | |
| 4 | P***7 | Hose Assy-Orfs 0x0 | |
| 5 | 3***0 | Pipe Assy | |
| 5 | 3***0 | Pipe Assy | |
| 6 | 3***0 | Pipe Assy | |
| 6 | 3***0 | Pipe Assy | |
| 7 | P***2 | Hose Assy-Orfs 0x0 | |
| 7 | P***7 | Hose Assy-Orfs 0x0 | |
| 7 | P***7 | Hose Assy-Orfs 0x45 | |
| 8 | 3***0 | Hose Assy | |
| 9 | P***7 | HOSE ASSY-ORFS 0X90 | |
| 10 | S***6 | Bolt-Hex | |
| 11 | S***6 | WASHER-SPRING | |
| 12 | 3***1 | CLAMP-PIPE | |
| 13 | S***2 | Bolt-Hex | |
| 14 | 3***0 | TEE-RUN TYPE | |
| 15 | X***1 | CONNECTOR-ORFS | |
| 16 | S***4 | O-RING | |
| 17 | X***1 | ELBOW-90,ORFS | |
| 18 | S***6 | Washer-Hardened | |
| 19 | S***6 | BOLT-HEX | |
| 20 | S***0 | CLAMP-BAND | |
| 21 | S***1 | O-RING | |
| 22 | P***6 | Hose Assy-Orfs 0x45 | |
| 22 | P***1 | Hose Assy-Orfs 0x90 | |
| 23 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 24 | 3***0 | CLAMP-TUBE | |
| 210 | B***0 | MANIFOLD | |
| 220 | G***C | VALVE-SOLENOID | |
| 230 | L***T | COIL | |
| 320 | X***1 | CONNECTOR-ORFS | |
| 330 | X***2 | Connector-Orfs | |
| 340 | S***1 | O-RING | |
| 350 | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
