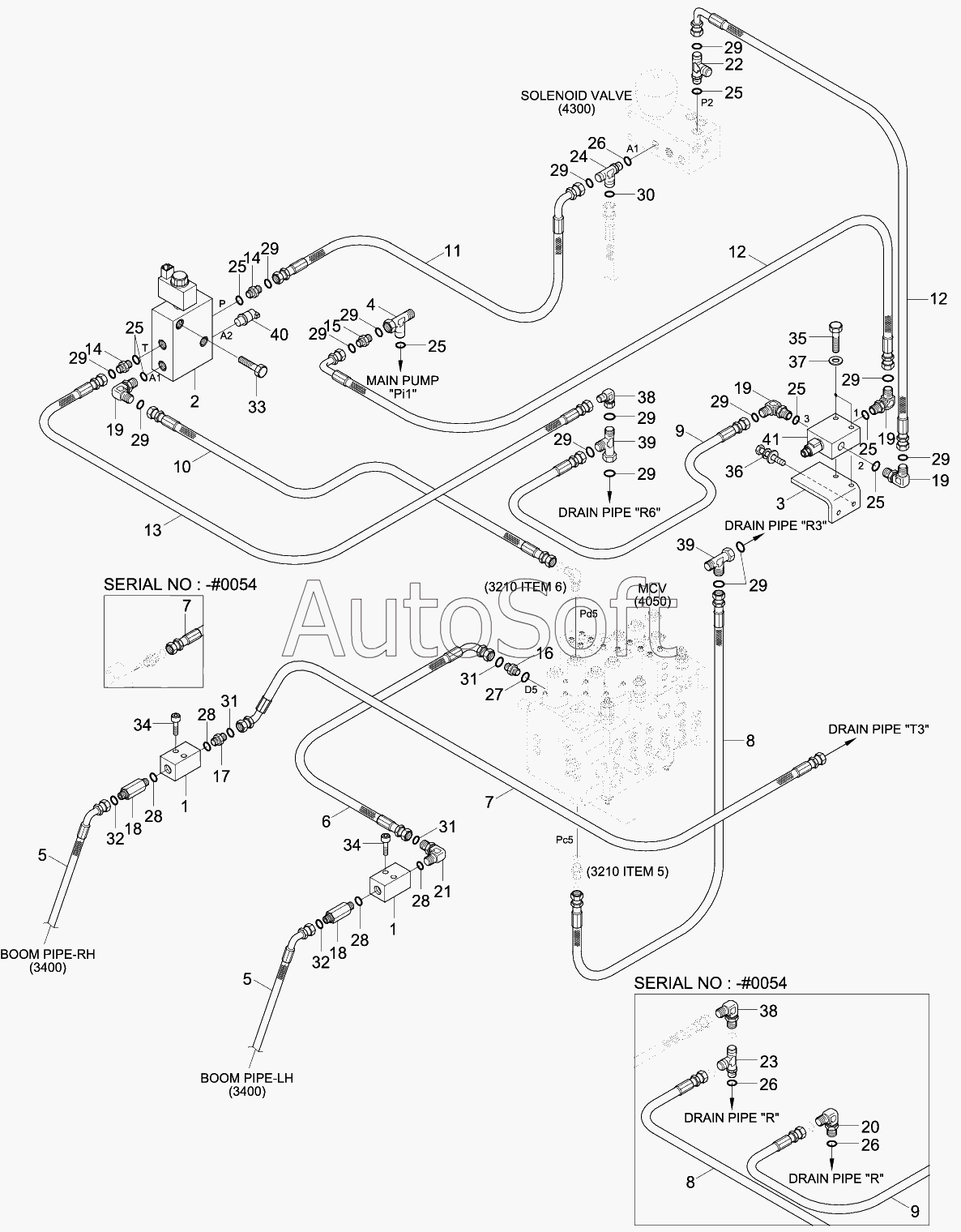

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). SINGLE ACTING MAIN PIPING KIT
31
31
31
20
21
22
23
24
25
25
25
25
25
25
25
26
26
26
27
28
28
28
28
29
29
29
29
29
29
29
29
29
29
29
29
29
29
30
19
19
19
19
32
32
33
34
34
35
36
37
38
38
40
41
39
39
8
8
41
31Q5-90110
1
1
2
210
3
4
5
5
6
7
7
40
9
9
10
11
12
12
13
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-90110 | 3***0 | S/Act Main Piping Kit | |
| 1 | 3***0 | Block-Hose Joint | |
| 2 | 3***0 | VALVE-SOLENOID | |
| 3 | 3***0 | Bracket | |
| 4 | 3***0 | TEE-SHUTTLE,S/NUT | |
| 5 | P***4 | Hose Assy-Orfs 0x45 | |
| 6 | P***9 | Hose Assy-Orfs 0x90 | |
| 7 | P***9 | Hose Assy-Orfs 0x45 | |
| 8 | P***0 | Hose Assy-Orfs 0x0 | |
| 9 | P***7 | Hose Assy-Orfs 0x0 | |
| 10 | P***2 | Hose Assy-Orfs 0x0 | |
| 11 | P***6 | Hose Assy-Orfs 0x90 | |
| 12 | P***0 | Hose Assy-Orfs 0x90 | |
| 13 | P***2 | Hose Assy-Orfs 0x90 | |
| 14 | X***1 | CONNECTOR-ORFS | |
| 15 | 3***0 | FILTER-LAST GUARD | |
| 16 | X***4 | CONNECTOR-ORFS | |
| 17 | 3***0 | Connector | |
| 18 | X***6 | Connector-Long, Orfs | |
| 19 | X***1 | ELBOW-90,ORFS | |
| 20 | X***2 | ELBOW-90,ORFS | |
| 21 | X***8 | Elbow-90, Orfs | |
| 22 | X***1 | TEE-R/TYPE,ORFS | |
| 23 | X***1 | Tee-R/Type, Orfs | |
| 24 | X***1 | TEE-R/TYPE,ORFS | |
| 25 | S***4 | O-RING | |
| 26 | S***4 | O-RING | |
| 27 | S***4 | O-RING | |
| 28 | S***4 | O-RING | |
| 29 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 32 | S***1 | O-RING | |
| 33 | S***6 | BOLT-SOCKET | |
| 34 | S***6 | Bolt-Socket | |
| 35 | S***6 | BOLT-HEX | |
| 36 | S***6 | BOLT-W/WASHER | |
| 37 | S***6 | Washer-Plain | |
| 38 | X***0 | ELBOW-90 SWIVEL,ORFS | |
| 39 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 40 | 3***0 | SENSOR-PRESSURE | |
| 40 | 3***0 | Sensor-Pressure | |
| 41 | 3***0 | Eppr Valve-Breaker | |
| 41 | 3***1 | EPPR VALVE-BREAKER | |
| 210 | E***D | Coil |
