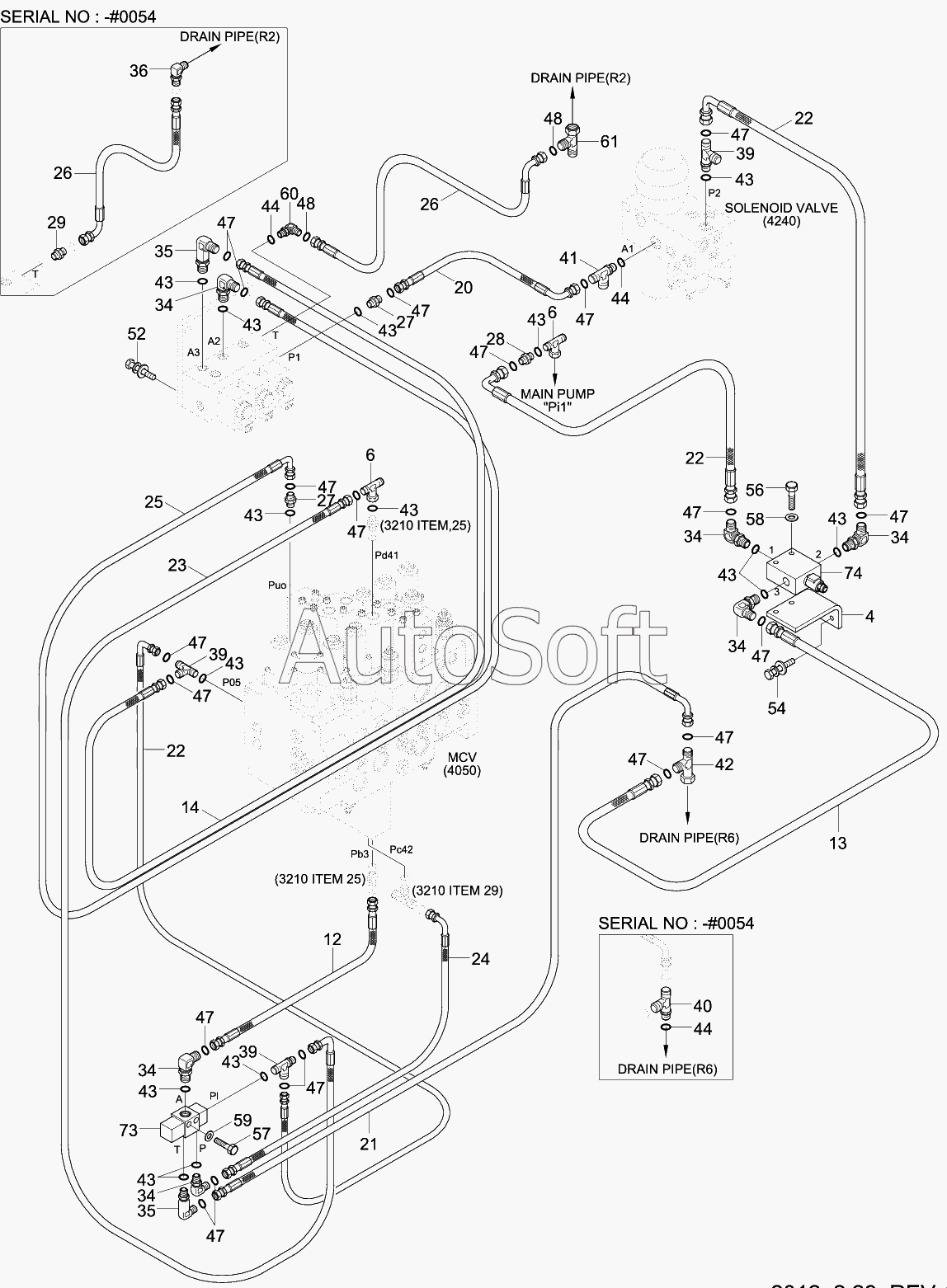

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). DOUBLE ACTING MAIN PIPING KIT 2
56
39
39
39
40
41
43
43
43
43
43
43
43
43
43
43
43
43
43
44
44
44
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
48
48
52
54
36
57
58
59
73
74
61
60
42
23
D/ActMainPipingKit
4
6
6
12
13
14
20
21
22
22
22
74
24
25
26
26
27
27
28
29
34
34
34
34
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| D/ActMainPipingKit | D***t | D/Act Main Piping Kit | |
| 4 | 3***0 | Bracket | |
| 6 | 3***0 | TEE-SHUTTLE,S/NUT | |
| 12 | P***0 | Hose Assy-Orfs 0x0 | |
| 13 | P***7 | Hose Assy-Orfs 0x0 | |
| 14 | P***2 | HOSE ASSY-ORFS 0X0 | |
| 20 | P***8 | Hose Assy-Orfs 0x90 | |
| 21 | P***9 | Hose Assy-Orfs 0x90 | |
| 22 | P***0 | Hose Assy-Orfs 0x90 | |
| 23 | P***4 | Hose Assy-Orfs 0x90 | |
| 24 | P***0 | Hose Assy-Orfs 0x90 | |
| 25 | P***6 | Hose Assy-Orfs 0x90 | |
| 26 | P***9 | Hose Assy-Orfs 0x90 | |
| 27 | X***1 | CONNECTOR-ORFS | |
| 28 | 3***0 | FILTER-LAST GUARD | |
| 29 | X***2 | CONNECTOR-ORFS | |
| 34 | X***1 | ELBOW-90,ORFS | |
| 35 | 3***0 | ELBOW-90,LONG | |
| 36 | X***0 | ELBOW-90,SWIVEL,ORFS | |
| 39 | X***1 | TEE-R/TYPE,ORFS | |
| 40 | X***1 | Tee-R/Type, Orfs | |
| 41 | X***1 | TEE-R/TYPE,ORFS | |
| 42 | X***1 | Tee-R/Type, Swivel, Orfs | |
| 43 | S***4 | O-RING | |
| 44 | S***4 | O-RING | |
| 47 | S***1 | O-RING | |
| 48 | S***1 | O-RING | |
| 52 | S***6 | BOLT-W/WASHER | |
| 54 | S***6 | BOLT-W/WASHER | |
| 56 | S***6 | BOLT-HEX | |
| 57 | S***6 | BOLT-HEX | |
| 58 | S***6 | Washer-Plain | |
| 59 | S***6 | Washer-Plain | |
| 60 | X***2 | ELBOW-90,ORFS | |
| 61 | X***2 | Tee-R/Type, Swivel, Orfs | |
| 73 | 3***0 | Select Valve | |
| 74 | 3***0 | Eppr Valve-Breaker | |
| 74 | 3***1 | EPPR VALVE-BREAKER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
