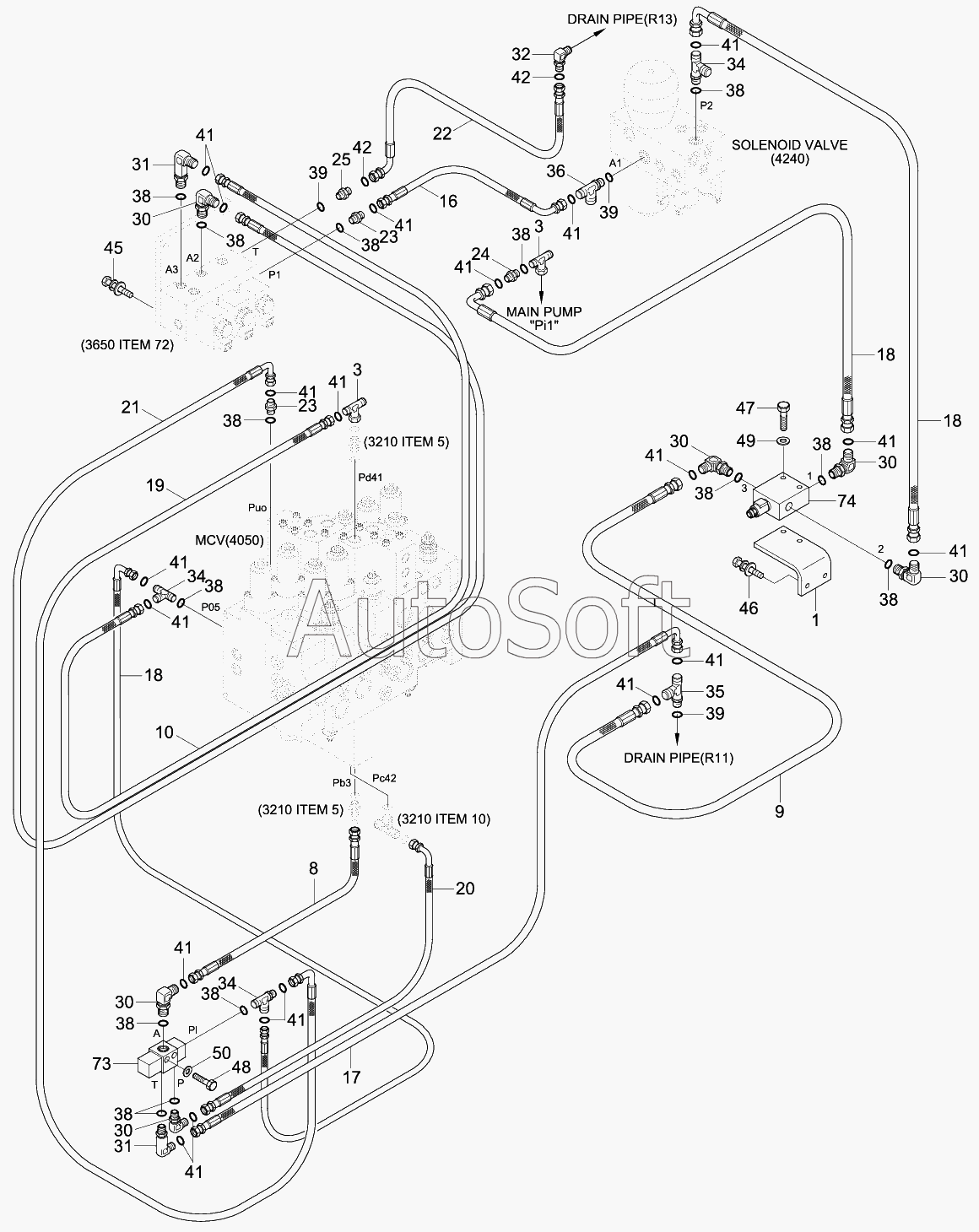

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). DOUBLE ACTING MAIN PIPING 2 (ADJUST BOOM)
45
32
34
34
34
35
36
38
38
38
38
38
38
38
38
38
38
38
38
38
39
39
39
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
42
42
31
31
46
47
48
49
50
73
24
18
18
18
D/ActMainPipingKit
1
3
3
8
9
10
16
17
74
19
20
21
22
23
23
25
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| D/ActMainPipingKit | D***t | D/Act Main Piping Kit | |
| 1 | 3***0 | Bracket | |
| 3 | 3***0 | TEE-SHUTTLE,S/NUT | |
| 8 | P***0 | Hose Assy-Orfs 0x0 | |
| 9 | P***7 | Hose Assy-Orfs 0x0 | |
| 10 | P***2 | HOSE ASSY-ORFS 0X0 | |
| 16 | P***6 | Hose Assy-Orfs 0x90 | |
| 17 | P***9 | Hose Assy-Orfs 0x90 | |
| 18 | P***0 | Hose Assy-Orfs 0x90 | |
| 19 | P***4 | Hose Assy-Orfs 0x90 | |
| 20 | P***0 | Hose Assy-Orfs 0x90 | |
| 21 | P***6 | Hose Assy-Orfs 0x90 | |
| 22 | P***9 | Hose Assy-Orfs 0x90 | |
| 23 | X***1 | CONNECTOR-ORFS | |
| 24 | 3***0 | FILTER-LAST GUARD | |
| 25 | X***2 | CONNECTOR-ORFS | |
| 30 | X***1 | ELBOW-90,ORFS | |
| 31 | 3***0 | ELBOW-90,LONG | |
| 32 | X***0 | ELBOW-90,SWIVEL,ORFS | |
| 34 | X***1 | TEE-R/TYPE,ORFS | |
| 35 | X***1 | Tee-R/Type, Orfs | |
| 36 | X***1 | TEE-R/TYPE,ORFS | |
| 38 | S***4 | O-RING | |
| 39 | S***4 | O-RING | |
| 41 | S***1 | O-RING | |
| 42 | S***1 | O-RING | |
| 45 | S***6 | BOLT-W/WASHER | |
| 46 | S***6 | BOLT-W/WASHER | |
| 47 | S***6 | BOLT-HEX | |
| 48 | S***6 | BOLT-HEX | |
| 49 | S***6 | Washer-Plain | |
| 50 | S***6 | Washer-Plain | |
| 73 | 3***0 | Select Valve | |
| 74 | 3***0 | Eppr Valve-Breaker | |
| 74 | 3***1 | EPPR VALVE-BREAKER |
