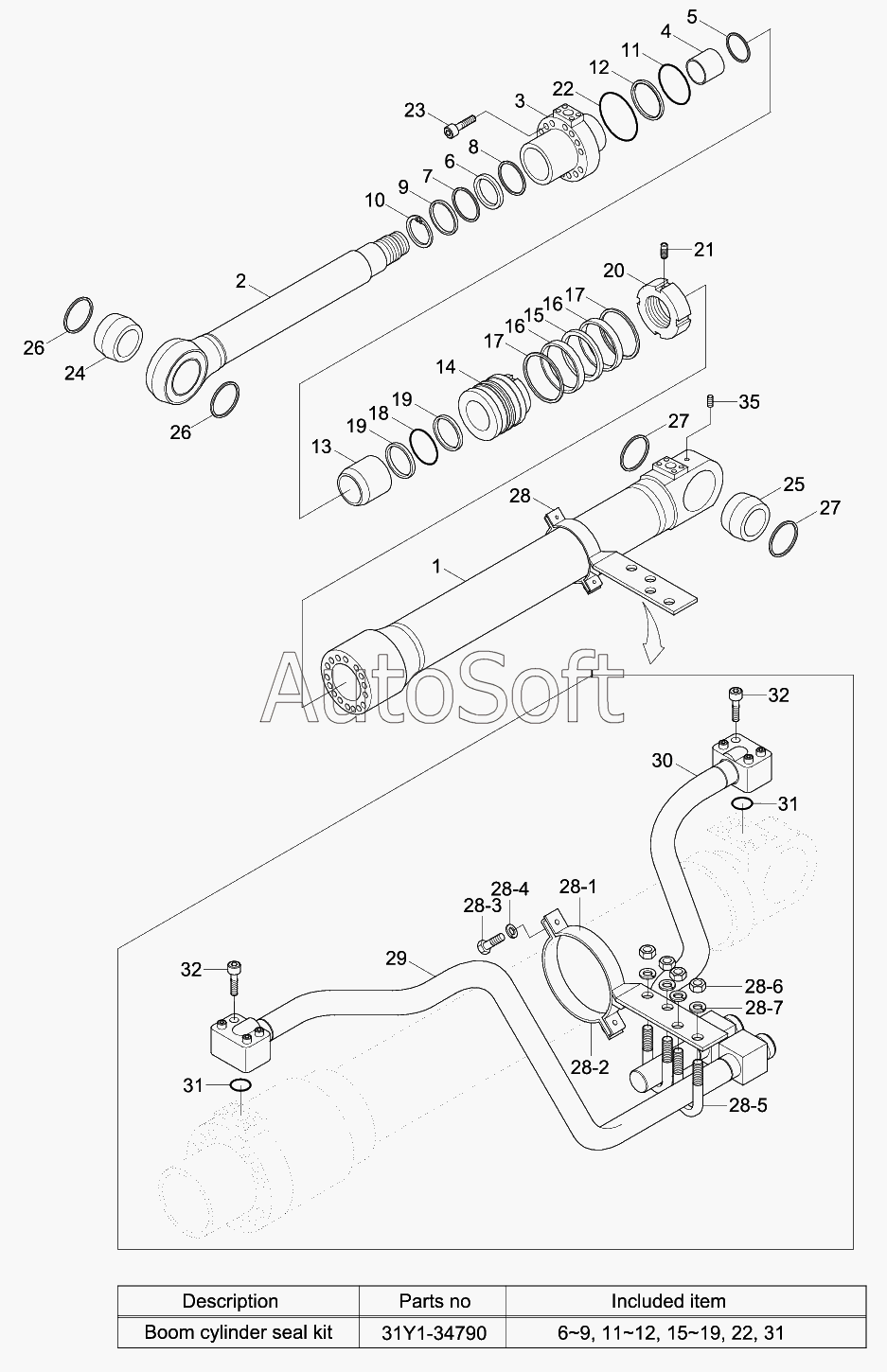

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). BOOM CYLINDER
31Q5-50122
24
25
28
281
29
30
31Q5-50112
31Y1-34611
1
2
3
4
5
10
13
14
20
21
23
24
25
26
26
27
27
28
28
281
282
283
287
285
286
29
30
30
32
32
35
31Y1-34790
6
6
7
8
9
9
11
11
12
12
15
15
16
16
17
17
18
19
19
19
22
22
31
31
31
284
284
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-50112 | 3***2 | Boom Cylinder-Lh | |
| 31Q5-50122 | 3***2 | Boom Cylinder-Rh | |
| 31Y1-34611 | 3***1 | Boom Cyl Sub Assy | |
| 31Y1-34790 | 3***0 | Seal Kit | |
| 1 | 3***0 | Tube Assy | |
| 2 | 3***1 | Rod Assy | |
| 3 | 3***0 | Gland | |
| 4 | S***0 | Bushing-Dd2 | |
| 5 | Y***0 | Ring-Snap | |
| 6 | Y***3 | Seal-Rod | |
| 7 | Y***0 | Ring-Back Up | |
| 8 | Y***2 | Ring-Buffer | |
| 9 | Y***1 | Wiper-Dust | |
| 10 | Y***0 | Ring-Snap | |
| 11 | S***4 | O-Ring | |
| 12 | S***3 | Ring-Back Up | |
| 13 | 3***1 | Ring-Cushion | |
| 14 | 3***0 | Piston | |
| 15 | Y***2 | Seal-Piston | |
| 16 | Y***3 | Ring-Wear | |
| 17 | Y***0 | Ring-Dust | |
| 18 | S***4 | O-Ring | |
| 19 | S***3 | Ring-Back Up | |
| 20 | 3***0 | Nut-Lock | |
| 21 | S***4 | Screw-Set | |
| 22 | S***4 | O-Ring | |
| 23 | S***4 | Bolt-Socket | |
| 24 | 6***0 | Bushing-Pin | |
| 24 | 6***0 | Bushing-Pin | |
| 25 | 6***0 | Bushing-Pin | |
| 25 | 6***0 | Bushing-Pin | |
| 26 | Y***0 | Seal-Dust, Dli, Kpu | |
| 27 | Y***0 | Seal-Dust, Dli, Kpu | |
| 28 | 3***0 | Band Assy-Lh | |
| 28 | 3***0 | Band Assy-Rh | |
| 29 | 3***1 | Pipe Assy-R, Lh | |
| 29 | 3***1 | Pipe Assy-R, Rh | |
| 30 | 3***0 | Pipe Assy-B, Lh | |
| 30 | 3***0 | Pipe Assy-B, Rh | |
| 31 | Y***4 | O-RING | |
| 32 | S***4 | Bolt-Socket | |
| 35 | P***1 | Plug-Hex | |
| 281 | 3***0 | Band Sub Assy-Lh | |
| 281 | 3***0 | Band Sub Assy-Rh | |
| 282 | 3***0 | Band | |
| 283 | S***2 | BOLT-HEX | |
| 284 | S***2 | WASHER-SPRING | |
| 284 | S***6 | WASHER-SPRING | |
| 285 | S***8 | U-Bolt | |
| 286 | S***2 | NUT-HEX | |
| 287 | S***2 | WASHER-SPRING |
