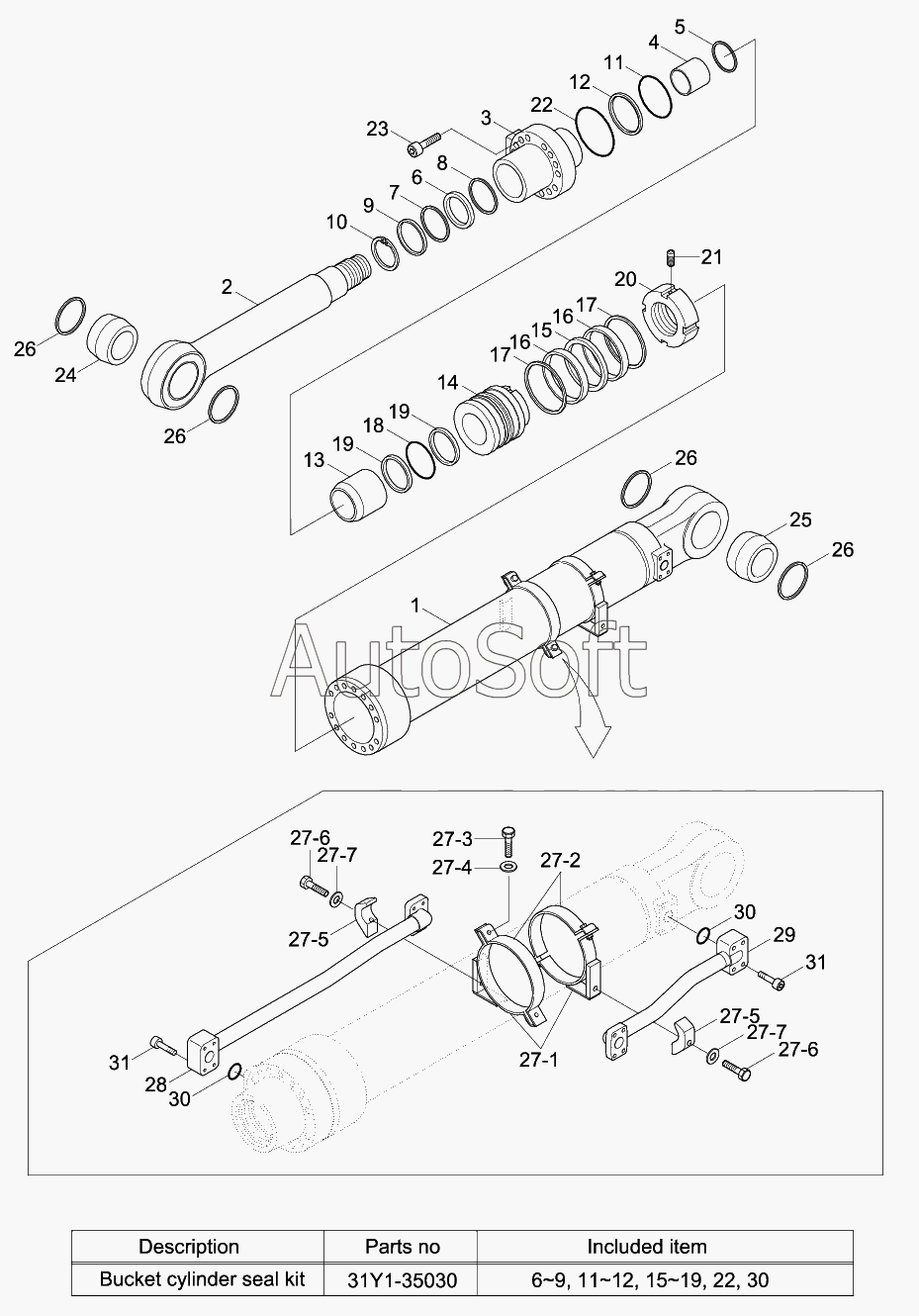

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). BUCKET CYLINDER
9
9
275
275
276
276
277
277
28
29
31
31
31Y1-35030
6
6
7
8
274
11
11
12
12
15
15
16
16
17
17
18
19
19
19
22
22
30
30
30
20
31Q5-60111
31Y1-34801
1
2
3
4
5
10
13
14
25
21
23
24
25
26
26
26
26
27
271
272
273
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-60111 | 3***1 | Bucket Cylinder | |
| 31Y1-34801 | 3***1 | Bucket Cyl Sub Assy | |
| 31Y1-35030 | 3***0 | Seal Kit | |
| 1 | 3***1 | Tube Assy | |
| 2 | 3***1 | Rod Assy | |
| 3 | 3***0 | Gland | |
| 4 | S***0 | Bushing-Dd2 | |
| 5 | Y***0 | Ring-Snap | |
| 6 | Y***3 | Seal-Rod | |
| 7 | Y***0 | Ring-Back Up | |
| 8 | Y***2 | Ring-Buffer | |
| 9 | Y***1 | Wiper-Dust | |
| 10 | Y***0 | Ring-Snap | |
| 11 | S***4 | O-Ring | |
| 12 | S***3 | Ring-Back Up | |
| 13 | 3***0 | Ring-Cushion | |
| 14 | 3***0 | Piston | |
| 15 | Y***0 | Seal-Piston | |
| 16 | Y***0 | Ring-Wear | |
| 17 | Y***0 | Ring-Dust | |
| 18 | S***4 | O-Ring | |
| 19 | S***3 | Ring-Back Up | |
| 20 | 3***0 | Nut-Lock | |
| 21 | S***4 | Screw-Set | |
| 22 | S***4 | O-Ring | |
| 23 | S***4 | Bolt-Socket | |
| 24 | 6***0 | Bushing-Pin | |
| 25 | 6***0 | Bushing-Pin | |
| 25 | 6***0 | Bushing-Pin | |
| 26 | Y***0 | Seal-Dust, Dli, Kpu | |
| 27 | 3***0 | Band Assy | |
| 28 | 3***1 | Pipe Assy-R | |
| 29 | 3***1 | Pipe Assy-B | |
| 30 | Y***4 | O-RING | |
| 31 | S***4 | Bolt-Socket | |
| 271 | 3***0 | Band Sub Assy | |
| 272 | 3***0 | Band | |
| 273 | S***2 | BOLT-HEX | |
| 274 | S***2 | WASHER-SPRING | |
| 275 | 3***0 | Clamp-Pipe | |
| 276 | S***2 | Bolt-Hex | |
| 277 | S***2 | WASHER-SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
