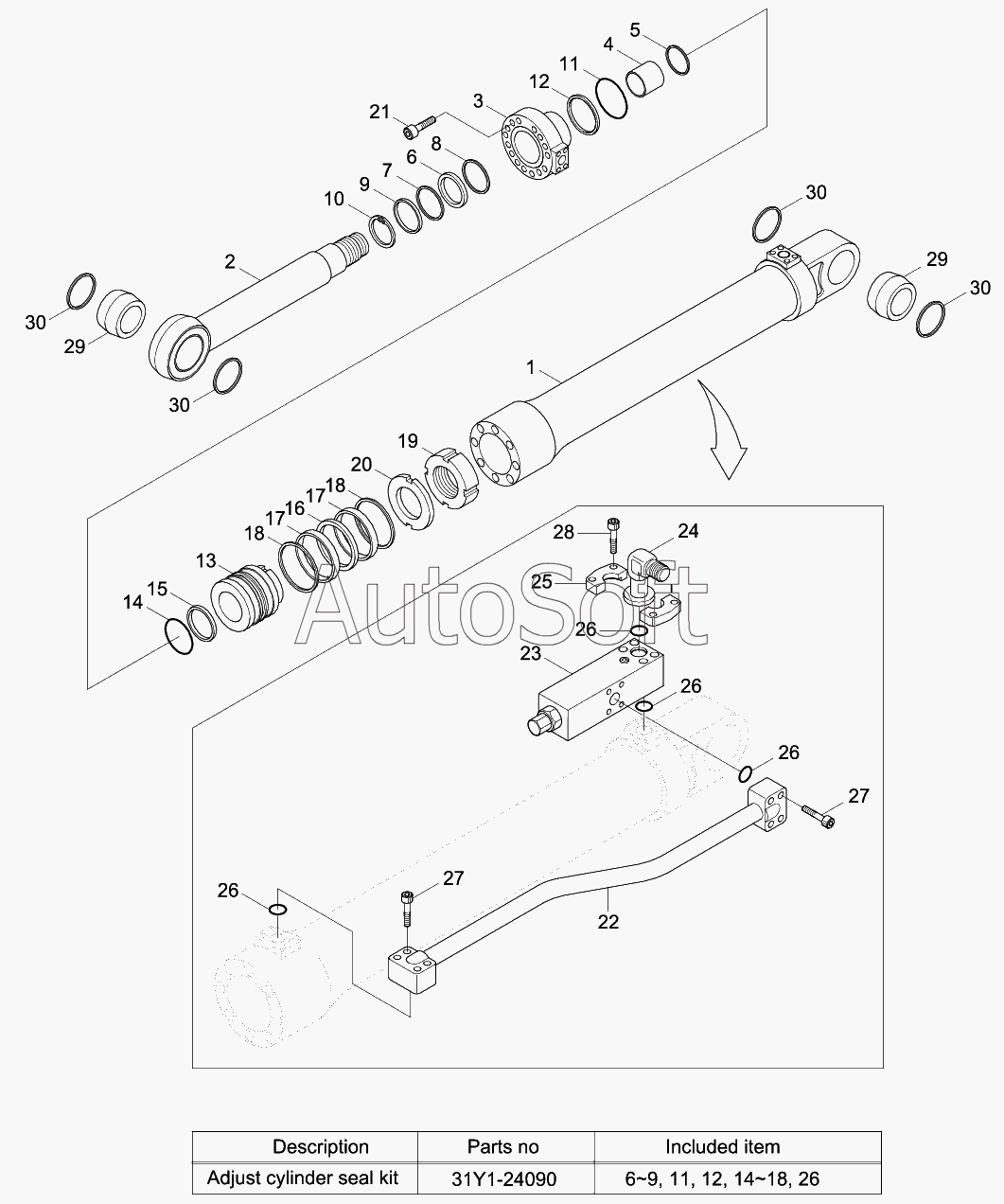

Каталог запасных частей к технике: Hyundai R180LC-9 (2013). ADJUST CYLINDER
11
11
28
29
29
30
30
30
30
31Y1-24090
6
6
7
8
9
9
27
27
12
12
14
14
15
16
17
17
18
18
18
26
26
26
26
26
31Q5-53100
25
24
23
22
21
20
19
13
10
5
4
3
2
1
31Y1-23980
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-53100 | 3***0 | Adjust Cylinder Assy | |
| 31Y1-23980 | 3***0 | Adjust Cyl Sub Assy | |
| 31Y1-24090 | 3***0 | Seal Kit | |
| 1 | 3***0 | Tube Assy | |
| 2 | 3***0 | Rod Assy | |
| 3 | 3***0 | Gland | |
| 4 | S***0 | Bushing-Dd2 | |
| 5 | Y***0 | Ring-Snap | |
| 6 | Y***1 | Seal-Rod | |
| 7 | Y***0 | Ring-Back Up | |
| 8 | Y***1 | Ring-Buffer | |
| 9 | Y***1 | Wiper-Dust | |
| 10 | Y***0 | Ring-Snap | |
| 11 | S***4 | O-RING | |
| 12 | S***3 | Ring-Back Up | |
| 13 | 3***0 | Piston | |
| 14 | S***4 | O-Ring | |
| 15 | S***3 | Ring-Back Up | |
| 16 | Y***0 | SEAL-PISTON | |
| 17 | Y***0 | Ring-Wear | |
| 18 | Y***2 | Ring-Dust | |
| 19 | 3***3 | Nut-Lock | |
| 20 | 3***1 | Washer-Lock | |
| 21 | S***4 | Bolt-Socket | |
| 22 | 3***0 | Pipe Assy-V | |
| 23 | 3***0 | Safety Lock Valve | |
| 24 | 3***0 | Elbow-90 | |
| 25 | P***2 | Flange-Hyd, Split | |
| 26 | Y***4 | O-RING | |
| 27 | S***6 | Bolt-Socket | |
| 28 | S***6 | Bolt-Socket | |
| 29 | 3***1 | Bushing-Pin | |
| 30 | S***8 | Dust Seal-Dkiy Type |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
