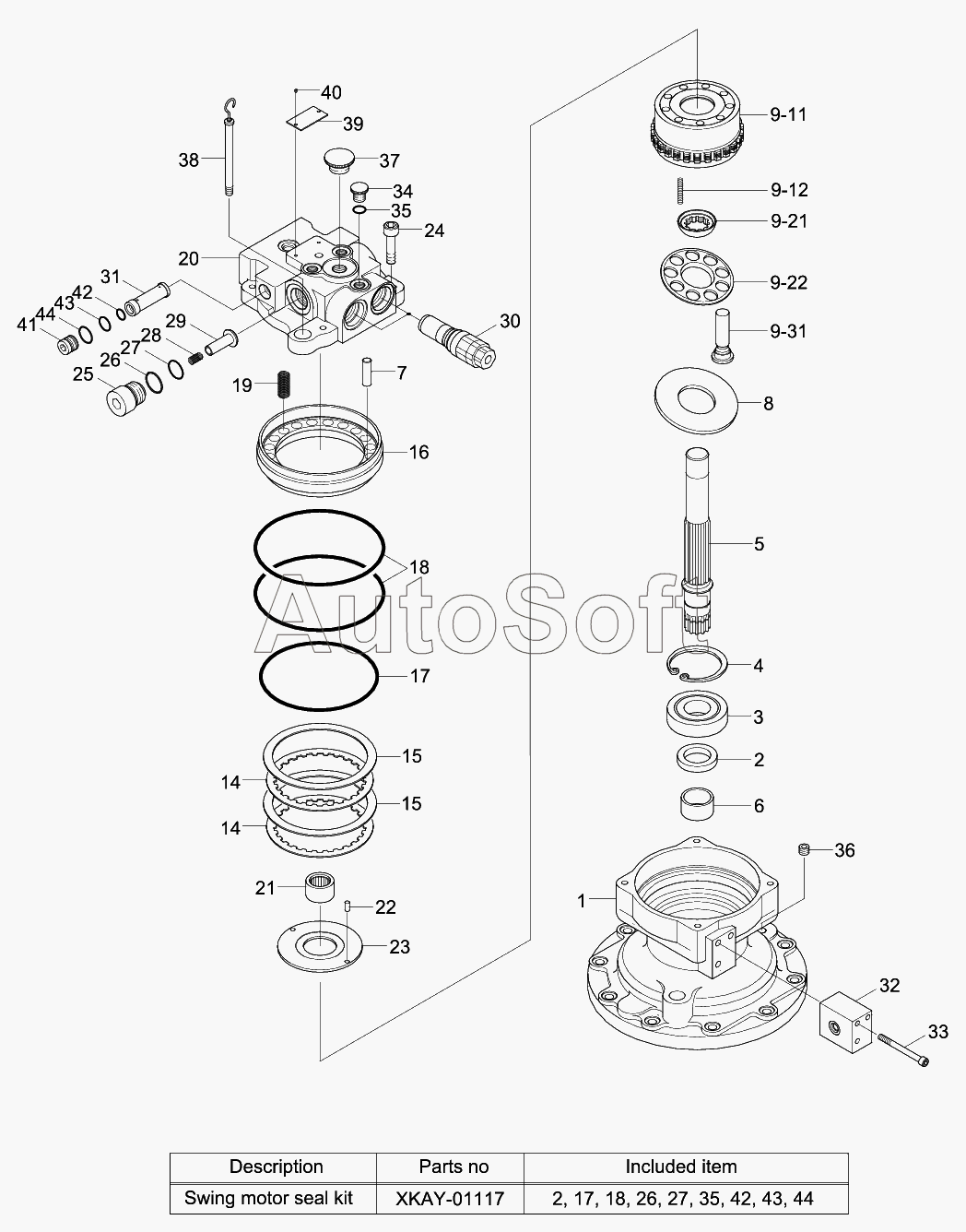

Каталог запасных частей к технике: Hyundai R140W-9 (2013). SWING MOTOR
1
3
4
5
6
7
8
9-12
14
14
15
15
16
19
20
21
22
23
24
25
28
29
30
31
32
33
34
36
37
38
39
40
41
XKAY-01117
2
2
17
17
18
18
26
26
27
27
35
35
42
42
43
43
44
44
SwingMotorAssy
9-11
9-21
9-22
9-31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-11130 | 3***0 | Swing Motor Unit | |
| SwingMotorAssy | S***y | Swing Motor Assy | |
| XKAY-01117 | X***7 | Seal Kit | |
| 1 | X***9 | Body | |
| 14 | X***9 | Plate-Friction | |
| 15 | X***0 | Plate | |
| 16 | X***1 | Piston-Brake | |
| 17 | X***1 | O-Ring | |
| 18 | X***2 | O-Ring | |
| 19 | X***5 | Spring | |
| 2 | X***1 | Seal-Oil | |
| 20 | X***3 | Cover-Rear | |
| 21 | X***4 | Bearing-Needle | |
| 22 | X***2 | Pin | |
| 23 | X***4 | Plate-Valve | |
| 24 | X***8 | Bolt-Wrench | |
| 25 | X***9 | Plug | |
| 26 | X***1 | Ring-Back Up | |
| 27 | X***0 | O-Ring | |
| 28 | X***1 | Spring | |
| 29 | X***2 | Check | |
| 3 | X***2 | Bearing-Roller | |
| 30 | X***6 | Relief Valve Assy | |
| 31 | X***4 | Reactionless Vlv Assy | |
| 32 | X***0 | TIME DELAY VALVE ASSY | |
| 33 | X***9 | BOLT-WRENCH | |
| 34 | X***0 | PLUG | |
| 35 | X***6 | O-RING | |
| 36 | X***0 | Plug | |
| 37 | X***7 | Plug | |
| 38 | X***5 | Gauge-Level | |
| 39 | X***6 | Name Plate | |
| 4 | X***3 | Ring-Snap | |
| 40 | X***7 | Rivet | |
| 41 | X***2 | Plug | |
| 42 | X***4 | O-Ring | |
| 43 | X***7 | O-RING | |
| 44 | X***5 | Ring-Back Up | |
| 5 | X***0 | Shaft | |
| 6 | X***5 | Bushing | |
| 7 | X***5 | Pin | |
| 8 | X***1 | Plate-Shoe | |
| 9 | X***2 | Rotary Kit | |
| 9-1 | X***3 | Block Kit-Cylinder | |
| 9-11 | X***4 | Block-Cylinder | |
| 9-12 | X***1 | Spring | |
| 9-2 | X***5 | Retainer Kit | |
| 9-21 | X***4 | Guide-Ball | |
| 9-22 | X***6 | Plate-Set | |
| 9-3 | X***7 | Piston Kit | |
| 9-31 | X***8 | Piston Assy |
