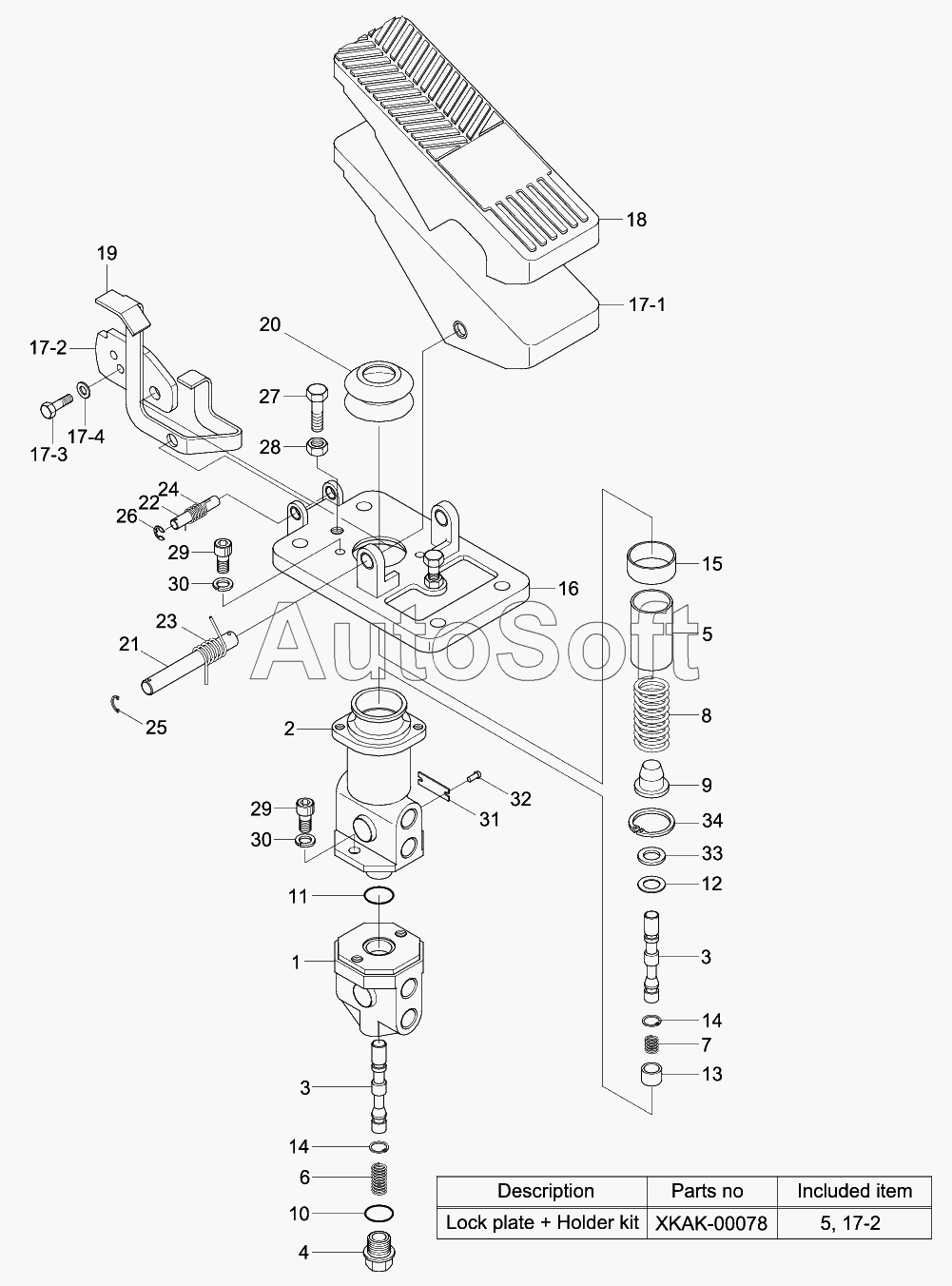

Каталог запасных частей к технике: Hyundai R140W-9 (2013). BRAKE VALVE (#0006-)
11
12
15
32
33
31Q4-30110
1
2
3
3
4
6
7
8
9
13
14
14
16
17
17-1
17-3
17-4
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
34
35
5
5
17-2
17-2
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-30110 | 3***0 | Brake Valve | |
| 1 | X***1 | Body-Lower | |
| 10 | O***g | O-Ring | |
| 11 | O***G | O-RING | |
| 12 | S***L | SEAL-OIL | |
| 13 | X***0 | Guide | |
| 14 | X***9 | Ring-Snap | |
| 15 | B***U | BUSHING-DU | |
| 16 | X***9 | Plate-Pedal | |
| 17 | X***2 | Pedal Assy | |
| 17-1 | X***3 | Pedal | |
| 17-2 | X***6 | Plate-Lock | |
| 17-3 | S***6 | Bolt-Hex | |
| 17-4 | S***B | Washer-Plain | |
| 18 | X***5 | Cover-Pedal | |
| 19 | X***6 | Latch | |
| 2 | X***2 | Body-Upper | |
| 20 | X***8 | Bellows | |
| 21 | X***7 | Pin 1-Lock | |
| 22 | X***6 | Pin 2-Lock | |
| 23 | X***4 | Spring-Torsion | |
| 24 | X***7 | Spring-Torsion | |
| 25 | S***4 | Ring-Retaining | |
| 26 | P***2 | E-Ring | |
| 27 | S***6 | Bolt-Hex | |
| 28 | S***B | NUT-HEX | |
| 29 | S***6 | Bolt-Socket | |
| 3 | X***1 | Spool | |
| 30 | S***6 | WASHER-SPRING | |
| 31 | X***8 | Name Plate | |
| 32 | S***E | SCREW-DRIVE | |
| 33 | W***E | WASHER-PLATE | |
| 34 | S***4 | Ring-Retaining | |
| 35 | X***8 | Lock Plate+Holder Kit | |
| 4 | X***4 | Plug | |
| 5 | X***7 | Holder | |
| 6 | X***6 | Spring-Lower | |
| 7 | X***7 | Spring-Upper | |
| 8 | X***2 | Spring-Main | |
| 9 | X***0 | Retainer-Spring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
