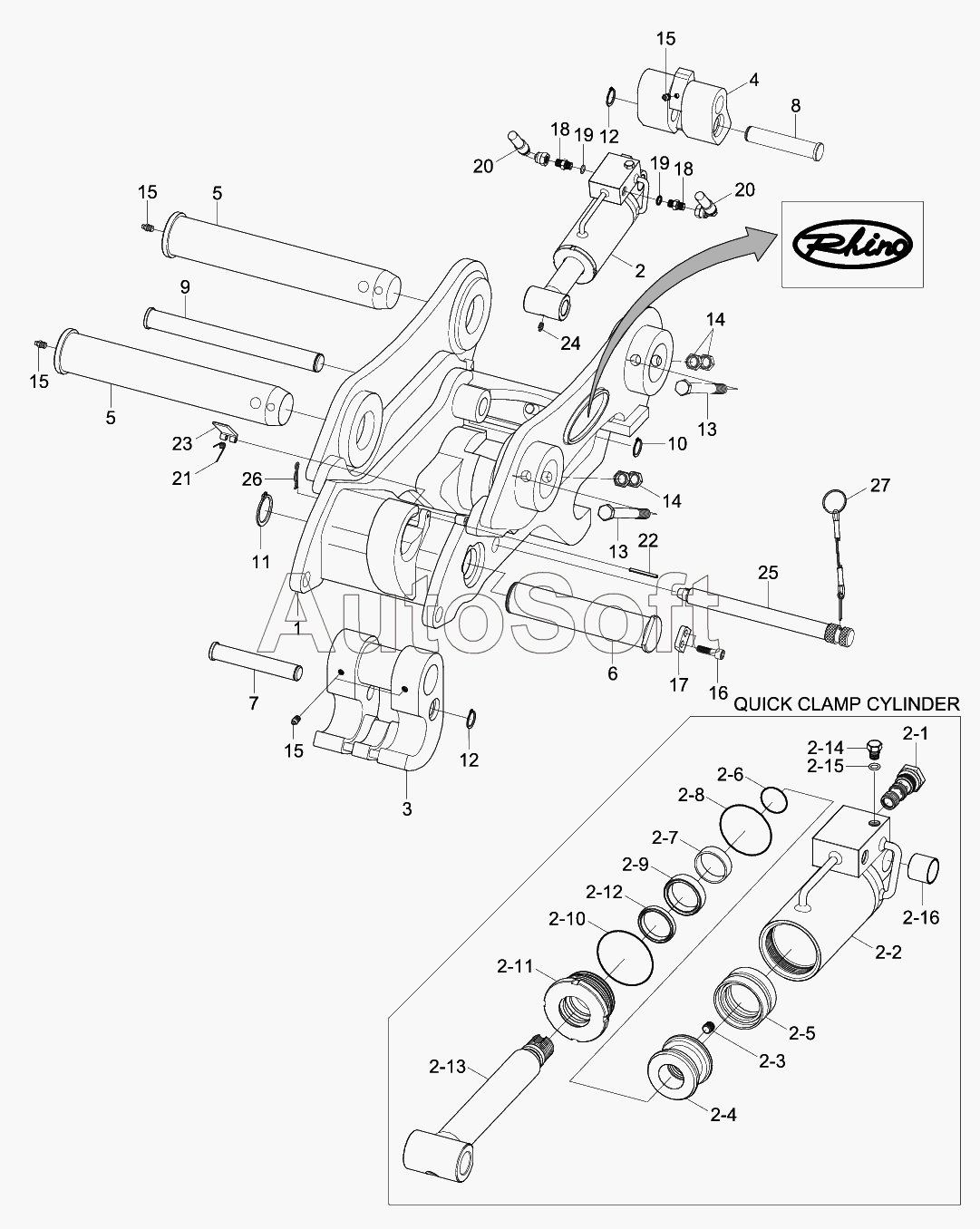

Каталог запасных частей к технике: Hyundai R140W-9 (2013). QUICK CLAMP (HOOK TYPE 2, -#0278)
31Q4-96710
1
2
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-8
2-9
2-10
2-11
2-12
2-13
2-14
2-15
2-16
3
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
15
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-96710 | 3***0 | Quick Clamp Assy | |
| 1 | X***1 | Body | |
| 10 | X***0 | RING-SNAP | |
| 11 | X***1 | Ring-Snap | |
| 12 | X***2 | Ring-Snap | |
| 13 | X***3 | Bolt-Hex | |
| 14 | X***4 | NUT-HEX | |
| 15 | X***5 | NIPPLE-GREASE | |
| 16 | X***6 | BOLT-SOCKET | |
| 17 | X***7 | Plate-Cover | |
| 18 | X***8 | Elbow-90 | |
| 19 | X***9 | O-RING | |
| 2 | X***2 | Cylinder Assy | |
| 2-1 | X***8 | Valve-Check | |
| 2-10 | X***7 | O-Ring | |
| 2-11 | X***8 | Cover | |
| 2-12 | X***9 | Seal-Dust | |
| 2-13 | X***0 | Rod | |
| 2-14 | X***1 | PLUG | |
| 2-15 | X***2 | O-RING | |
| 2-16 | X***3 | Bushing-Du | |
| 2-2 | X***9 | Cylinder | |
| 2-3 | X***0 | Screw-Set | |
| 2-4 | X***1 | Piston | |
| 2-5 | X***2 | Seal-Piston | |
| 2-6 | X***3 | O-Ring | |
| 2-7 | X***4 | Bushing-Du | |
| 2-8 | X***5 | O-Ring | |
| 2-9 | X***6 | Seal-Rod | |
| 20 | X***0 | Hose Assy | |
| 21 | X***1 | SPRING | |
| 22 | X***2 | PIN-SPRING | |
| 23 | X***3 | STOPPER | |
| 24 | X***4 | NIPPLE-GREASE | |
| 25 | X***4 | Pin-Stopper | |
| 26 | X***6 | PIN-SNAP | |
| 27 | X***6 | Wire Assy | |
| 3 | X***3 | Hook | |
| 4 | X***4 | Lock | |
| 5 | X***5 | Pin-Bracket | |
| 6 | X***6 | Pin-Hook | |
| 7 | X***7 | Pin-Joint | |
| 8 | X***8 | Pin-Joint | |
| 9 | X***9 | Pin-Lock |
