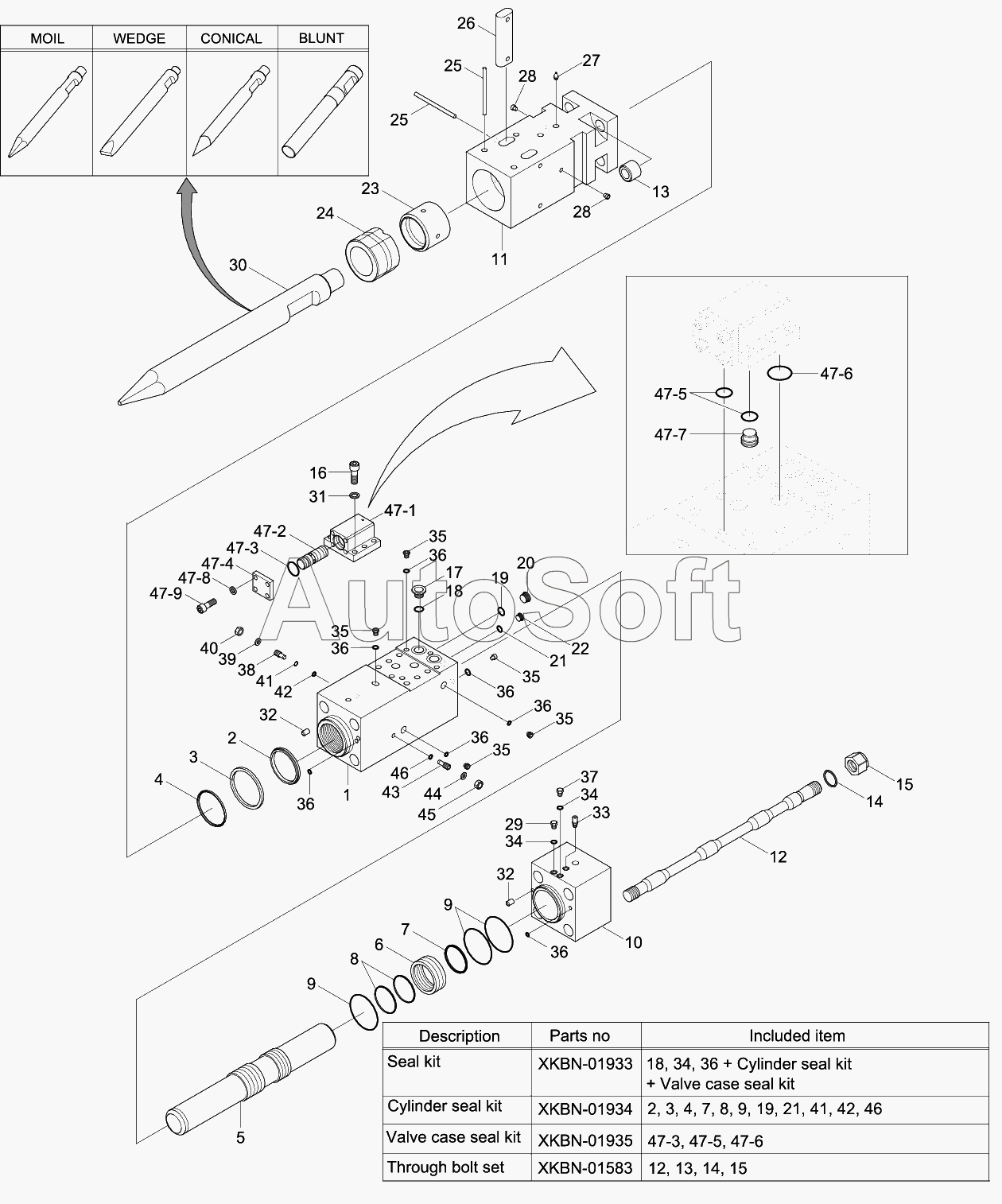

Каталог запасных частей к технике: Hyundai R140W-9 (2013). BREAKER ASSY(1/2)
31Q4-81110
1
10
11
16
17
20
22
23
24
25
25
26
27
28
28
29
30
30
30
30
31
32
32
33
35
35
35
35
35
37
38
39
40
43
44
45
47
47-1
47-2
47-4
47-7
47-8
47-9
5
6
XKBN-01933
XKBN-01934
XKBN-01935
18
19
2
21
3
34
34
36
36
36
36
36
36
36
4
41
42
46
47-3
47-5
47-6
7
8
9
9
XKBN-01583
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-81110 | 3***0 | Hyd Breaker Assy | |
| DecalAssy | D***y | Decal Assy | |
| HoseAssy | H***y | Hose Assy | |
| MainBodyAssy | M***y | Main Body Assy | |
| XKBN-01583 | X***3 | Through Bolt Set | |
| XKBN-01933 | X***3 | Seal Kit-Breaker | |
| XKBN-01934 | X***4 | Seal Kit-Cylinder | |
| XKBN-01935 | X***5 | Seal Kit-Valve Case | |
| 1 | X***5 | Cylinder | |
| 10 | X***2 | Cap-Head | |
| 11 | X***2 | Head-Front | |
| 12 | X***4 | Bolt-Through | |
| 13 | X***5 | Nut-Wood Ruff | |
| 14 | X***6 | Washer-Through Bolt | |
| 15 | X***7 | Nut-Hex, T/Bolt | |
| 16 | X***8 | Bolt-Socket | |
| 17 | X***0 | Plug-Hex Socket | |
| 18 | X***5 | O-Ring | |
| 19 | X***7 | O-RING | |
| 2 | X***6 | Ring-Buffer | |
| 20 | X***0 | Plug-Hex Socket | |
| 21 | X***1 | O-Ring | |
| 22 | X***3 | Plug-Hex Socket | |
| 23 | X***3 | Ring-Thrust | |
| 24 | X***2 | Cover-Front, Tight | |
| 25 | X***4 | Pin-Stop | |
| 26 | X***5 | Pin-Chisel | |
| 27 | X***2 | Grease-Nipple | |
| 28 | X***3 | Plug-Hollow | |
| 29 | X***9 | Air Cap Sub Assy | |
| 3 | X***7 | U-Packing | |
| 30 | X***4 | Chisel Moil | |
| 30 | X***0 | Chisel Wedge | |
| 30 | X***1 | Chisel Conical | |
| 30 | X***2 | Chisel Blunt | |
| 31 | X***2 | Washer-Nord Lock | |
| 32 | X***6 | Pin-Knock | |
| 33 | X***8 | Coupling-Screw | |
| 34 | X***9 | O-Ring | |
| 35 | X***1 | Plug-Hex Socket | |
| 36 | X***5 | O-Ring | |
| 37 | X***0 | Plug-Hex Socket | |
| 38 | X***3 | Valve-Auto Control | |
| 39 | X***4 | Washer-Nord Lock | |
| 4 | X***8 | Seal-Dust | |
| 40 | X***5 | Nut-Hex | |
| 41 | X***6 | Ring-Back Up | |
| 42 | X***7 | O-Ring | |
| 43 | X***3 | Selector-2 Stroke | |
| 44 | X***5 | Washer-Nord Lock | |
| 45 | X***4 | Nut-Hex | |
| 46 | X***5 | O-Ring | |
| 47 | X***6 | Valve Case Assy | |
| 47-1 | X***8 | Case-Valve | |
| 47-2 | X***9 | Valve | |
| 47-3 | X***7 | O-Ring | |
| 47-4 | X***7 | Plate-Valve | |
| 47-5 | X***9 | O-Ring | |
| 47-6 | X***8 | O-Ring | |
| 47-7 | X***8 | Plug-Hollow | |
| 47-8 | X***2 | Washer-Nord Lock | |
| 47-9 | X***0 | Bolt-Socket | |
| 5 | X***9 | Piston | |
| 6 | X***1 | Bushing-Cylinder | |
| 7 | X***2 | Ring-Quad | |
| 8 | X***3 | Seal-Step | |
| 9 | X***4 | O-Ring |
