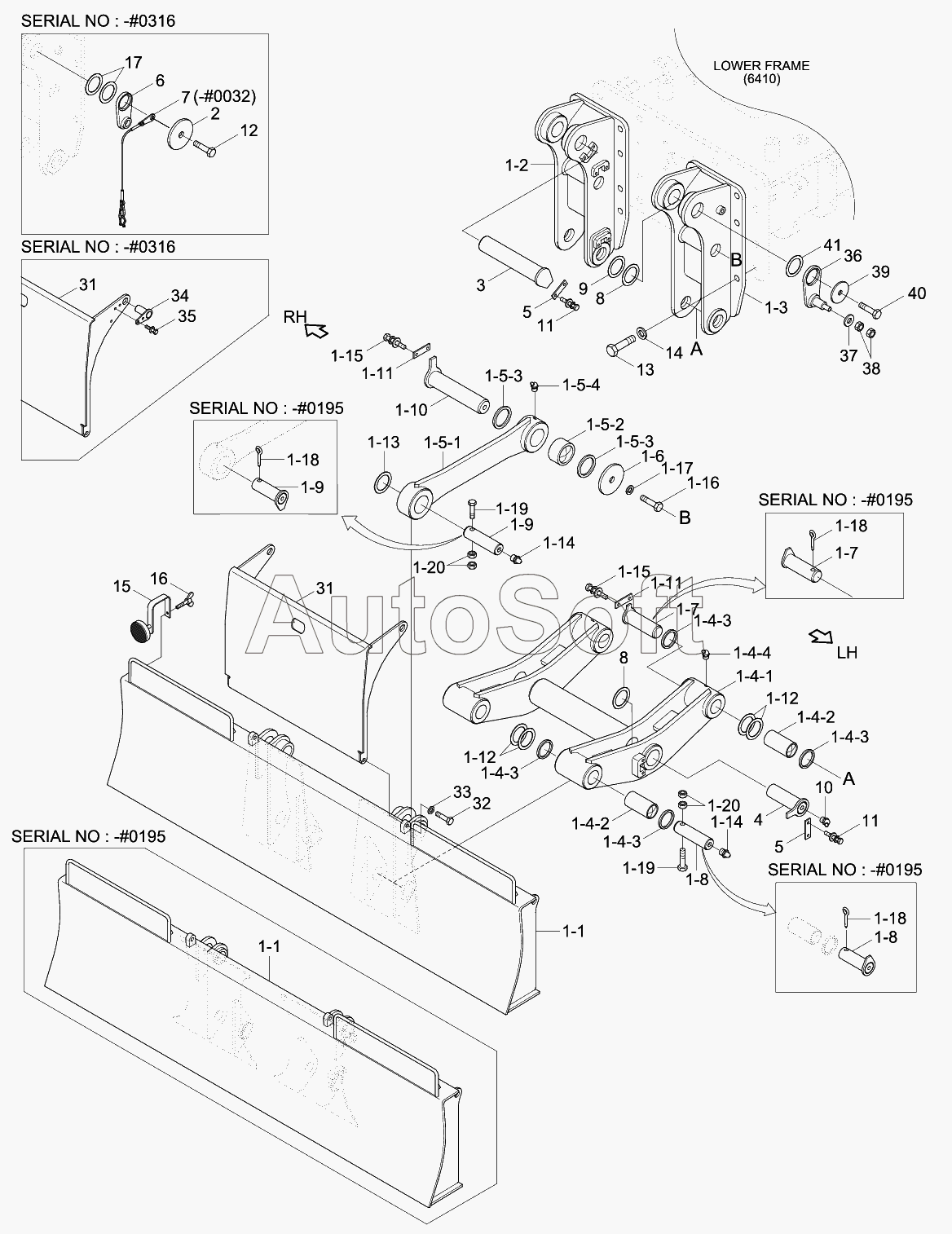

Каталог запасных частей к технике: Hyundai R140W-9 (2013). DOZER BLADE-FRONT
32
33
5
8
36
37
38
39
40
41
1-5-3
1-5-3
1-5-4
1
1-1
1-1
1-2
1-3
1-7
1-7
1-8
1-8
1-9
1-9
1
1-1
1-1
1-2
1-3
1-4
1-4-1
1-4-2
1-4-2
1-4-3
1-4-3
1-4-3
1-4-3
1-4-4
1-5
1-5-1
1-5-2
1-6
1-7
1-7
1-8
1-8
1-9
1-9
1-10
1-11
1-11
1-12
1-12
1-13
1-14
1-14
1-15
1-15
1-16
1-17
1-18
1-18
1-18
1-19
1-19
1-20
1-20
2
3
4
6
7
9
10
11
11
12
13
14
15
16
17
31
31
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Blade Assy | |
| 1 | 5***1 | Blade Assy | |
| 1-1 | 5***0 | Blade Wa | |
| 1-1 | 5***1 | Blade Wa | |
| 1-10 | 5***0 | Pin Assy | |
| 1-11 | 5***0 | Plate-Lock | |
| 1-12 | S***5 | Shim-Round | |
| 1-13 | S***5 | Shim-Round | |
| 1-14 | S***2 | NIPPLE-GREASE | |
| 1-15 | S***6 | BOLT-W/WASHER | |
| 1-16 | S***6 | Bolt-Hex | |
| 1-17 | S***B | WASHER-HARDENED | |
| 1-18 | S***2 | Pin-Split | |
| 1-19 | S***6 | Bolt-Hex | |
| 1-2 | 5***0 | Bracket Wa-Rh | |
| 1-2 | 5***0 | Bracket Wa-Rh | |
| 1-20 | S***B | NUT-HEX | |
| 1-3 | 5***0 | Bracket Wa-Lh | |
| 1-3 | 5***0 | Bracket Wa-Lh | |
| 1-4 | 5***0 | Link Assy | |
| 1-4-1 | 5***0 | Link Wa | |
| 1-4-2 | 5***0 | Bushing | |
| 1-4-3 | Y***1 | Seal-Dust,Dli,Kpu | |
| 1-4-4 | S***2 | Nipple-Grease | |
| 1-5 | 5***0 | Link Assy | |
| 1-5-1 | 5***0 | Link Wa | |
| 1-5-2 | 5***0 | Bushing | |
| 1-5-3 | Y***1 | Seal-Dust,Dli,Kpu | |
| 1-5-4 | S***2 | Nipple-Grease | |
| 1-6 | 5***0 | Washer-Lock | |
| 1-7 | 5***0 | Pin Assy | |
| 1-7 | 5***0 | Pin Assy | |
| 1-8 | 5***1 | Pin Assy | |
| 1-8 | 5***0 | Pin Assy | |
| 1-9 | 5***1 | Pin Assy | |
| 1-9 | 5***0 | Pin Assy | |
| 10 | S***B | Nut-Wing | |
| 11 | S***0 | Shim-Round | |
| 12 | S***0 | Shim-Round | |
| 13 | S***0 | Shim-Round | |
| 14 | 5***2 | Bolt-Cover Mtg | |
| 15 | S***6 | Washer-Spring | |
| 16 | 5***0 | Pin-Clevis | |
| 17 | S***2 | Pin-Split | |
| 2 | 5***1 | Washer-Lock | |
| 3 | 5***1 | Pin Assy | |
| 31 | 5***0 | Cover Wa-Blade | |
| 32 | 5***2 | Bolt-Cover Mtg | |
| 33 | S***6 | Washer-Spring | |
| 34 | 5***0 | Plate Wa | |
| 35 | S***6 | BOLT-W/WASHER | |
| 36 | 0***0 | WASHER | |
| 37 | 5***0 | Washer-Hardened | |
| 38 | S***B | NUT-HEX | |
| 39 | 5***1 | Washer-Lock | |
| 4 | 5***0 | Pin Assy | |
| 40 | S***6 | Bolt-Hex | |
| 41 | S***0 | Shim-Round(20t) | |
| 5 | 5***0 | Plate-Lock | |
| 6 | 5***0 | Plate-Pivot | |
| 7 | 5***0 | Wire Assy-Steel | |
| 8 | S***0 | Shim-Round | |
| 9 | S***6 | Bolt-Wing |
